Како да се пресмета дијаметарот на цевката за греење:
Како да се пресмета дијаметарот на грејната цевка, што треба да биде влезот на радијаторот, и што - полнење? Јасно е дека пресметките на хидраулични и топлински инженери се исклучително сложени; Сепак, можеби постои некаков поедноставен алгоритам, дури и ако тоа дава приближен резултат?
Ајде да го разбереме.

Опис
Всушност, можеме да му понудиме на читателот наједноставната шема на приближна пресметка. Таа се сведува на користење на табела на зависности од топлина при постојана делта на температурите на дијаметарот на цевководот и брзината на носачот на топлина (види го и написот Која е најдобрата цевка за греење: анализа на 4 најчести опции).
Имајќи го предвид фактот дека висината на дијаметарот на цевките на цевките што се користат во системите за греење е прилично голема, грешката нема да има мал ефект врз резултатот.
Сепак, ние мора да разбереме дека ние намерно занемаруваме голем број на фактори.
- Цевниот материјал влијае на нејзината хидраулична отпорност. Челикот со својата грубост ќе го инхибира протокот повеќе од мазниот полипропилен.
Забелешка: со текот на времето, разликата во хидрауличната отпорност ќе се зголеми. Челичната површина постепено ќе се обрасне со отстранувања од 'рѓа и вар, а пластиката ќе остане иста мазна и по 30 години работа.
- Секоја транзиција или дијаметар транзиција дополнително ја зголемува отпорот на протокот

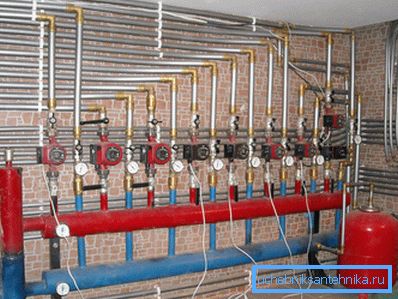

- Истиот ефект има и вентили. Притисокот неизбежно ќе падне на секој вентил и гас.

Има добри вести. Бидејќи вредноста на протокот на топлина се дава за фиксни вредности на брзината на течноста за ладење, таа ќе остане непроменета за сите промени во конфигурацијата на системот за греење.
Нашата задача е само да обезбедиме соодветни вредности на брзина; Ова ќе овозможи користење на повеќестепена циркулациона пумпа, чија цена не е многу поголема од онаа на пумпата со единечна брзина.
Почетна параметри
Значи, како да се избере дијаметар на цевки за греење?
Прво треба да одлучите за граничните услови.
- За пресметки, ние користиме температурна делта од 20 ° C, типична за автономниот систем за греење на ладилникот.. Како по правило, температурата на протокот се одржува на околу 75 ° C, вратениот проток - 55 ° C. Така, ние обезбедуваме максимален ресурс на полимерни елементи на цевководот, висока ефикасност на размена на топлина и избегнување на формирање на кондензат на разменувачот на топлина во котелот.

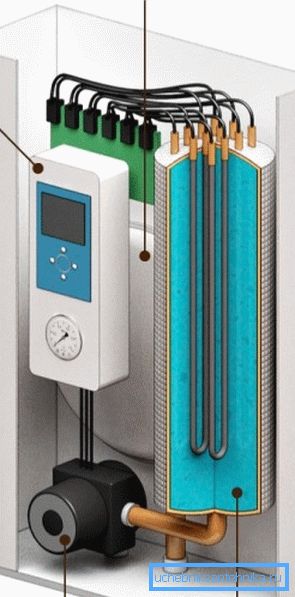

Да се разјасни: се разбира, станува збор за цврсто гориво и опрема за греење на гас. Од очигледни причини, електричниот котел на кондензатот на разменувачот на топлина не се плаши.

- Брзината на течноста за ладење треба да биде околу 0,6 - 1 метар во секунда. При помали вредности на температурата на делтата во колото, подолг степен неизбежно ќе надмине 20 степени. На повисоко (1,5 m / s и повеќе) - хидрауличен бучава ќе се забележи.
Пресметка
Всушност, пресметката за кој дијаметар на цевката е потребна за греење се состои од две операции.
- Прво, ја пресметуваме потребата за топлинска енергија за куќата како целина или посебна просторија.
- Потоа ја проверуваме масата според која го одбираме дијаметарот за потребниот проток на топлина и брзината на течноста за ладење.
Термичка моќност
Упатството за пресметување на побарувачката за топлина на приватна куќа е како што следува:
- Основната вредност се зема како 60 вати на кубен метар внатрешен волумен на просторијата.
Забелешка: при пресметување на побарувачката за топлина на стан, оваа вредност е намалена на 40 W / m3. Плочата на зградата е во контакт со студената улица; станот е опкружен со топла соби.
- Секој прозорец додава 100 вати за топлина на побарувачката; врата што води до улицата - 200.
- Конечно, во топла и ладна клима, вистинската загуба на топлина ќе се разликува. За да се компензира овој фактор, се воведува регионален коефициент: 0,7-0,9 за јужните региони (Краснодарска територија, Крим), 1,2-1,3 за централните региони (Москва и Ленинградска област), 1,5 за Далечниот Исток и 2 , 0 за Јакутија и Чукотка.

Дозволете ни, како пример, да ја пресметаме потребата за топлина на еден кат од куќа со големина 6 x 12 x 3,2 метри со четири прозорци и две врати.
Локација - Крим.
- Волуменот на просторијата е 6 x 12 x 3.2 = 230.4 m3. Умножете со 60 W / m3: 230.4 x 60 = 13824 W.
- Четири прозорци и две врати на улица ќе ја зголемат потребата за топлина до 13.824 + (100 x 4) + (200 x 2) = 14.624 вати.
- Крим со своите топли зими ќе направи сопствени прилагодувања: 14,624 x 0,7 = 10,236.8 W или 10 KW.

Дијаметар

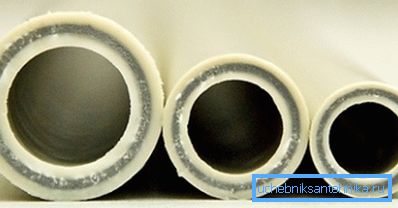

Сега останува само обична игра - врз основа на потребата за топлина да одлучи кој дијаметар цевката да избере за греење. За таа цел, ќе ни требаат референтни податоци.
Внатрешен дијаметар, мм | Топлински флукс за температура на делта 20 ° C при брзината на течноста за ладење, m / s | ||||
0.6 | 0.7 | 0.8 | 0.9 | 1.0 | |
12 | 5518 | 6438 | 7358 | 8277 | 9197 |
15 | 8622 | 10059 | 11496 | 12933 | 14370 |
20 | 15328 | 17883 | 20438 | 22992 | 25547 |
25 | 23950 | 27942 | 31934 | 35926 | 39917 |
32 | 39240 | 45780 | 52320 | 58860 | 65401 |
40 | 61313 | 71532 | 81751 | 91969 | 102188 |
50 | 95802 | 111768 | 127735 | 143702 | 159669 |
Очигледно, за нашите цели, заптивка за полнење со цевка со внатрешен дијаметар од 15 милиметри е доволна со проток на течноста за ладење од 0,7 m / s.
Нијанси
- Како што е лесно да се види, не е возможно да се прават пресметки за слободна рака за поединечни грејачи од 1-3 KW кои ја користат оваа табела. Сепак, не е потребно: цевки со внатрешен дијаметар помал од 12 mm едноставно не купувате во продавницата.

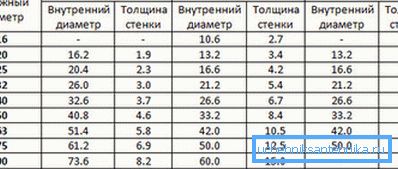

- За полимерни и метални пластични цевки, продавачите обично не укажуваат на внатрешен, но надворешен дијаметар. Не заборавајте да се земе предвид дебелината на нивните ѕидови.

- Ако полнењето на еден цевковод треба да има постојан дијаметар, тогаш во случај на дво-цевка шема, пресекот може да се намали како што се зголемува растојанието од котелот. Пресметката се врши одделно за секој дел, земајќи ја предвид потребата за топлина.
Заклучок
Се надеваме дека оваа пресметка ќе му помогне на читателот да ги избегне непотребните проблеми и трошоци при градење на систем за греење во својот дом.
Како и обично, видеото во оваа статија ќе понуди дополнителни информации. Успеси!
