Како да се пресмета бројот на радијаторски секции:

Во оваа статија ќе научиме како да го пресметаме бројот на делови од грејниот радијатор. Освен тоа, размислуваме како да го скратиме грејачот во должина или обратно, како да го зголемиш. Темата на статијата е од значителен интерес, бидејќи правилниот избор на димензиите на уредот за греење ви овозможува да создадете оптимални услови за удобно живеење во дадена просторија.

Се разбира, интензитетот на топлина на носачите на топлина може да се контролира со термостати, чија цена е висока. Но, за жал, инсталацијата на такви уреди е оправдана во поголема мера во автономни, а не во централизирани системи. Покрај тоа, ако должината на батеријата е избрана да биде пократка отколку што е потребно, нема да биде лесно да се исправи ситуацијата со термичка глава.

Во оваа ситуација, единствено ефикасно решение ќе биде правилно да се пресмета бројот на делови од радијатори.

Критериуми кои влијаат врз броењето

Пред да се пресмета потребниот број на делови од радијаторот, потребно е да се одредат критериумите кои можат на некој начин да влијаат на резултатот од пресметките.

Меѓу овие критериуми, ние го забележуваме следново:

• Соба област, како за да се загрее голема просторија, ќе бидат потребни грејни уреди со импресивни стандардни големини;
• Висина на висина, како што е повисоко на таванот, толку повеќе ќе се бара пренос на топлина од радијаторите;
• Растојанието што го прагнува прагот над батеријата. Колку е поголемо ова растојание, толку е поголема потребната моќ за да се постигнат потребните параметри за конвекција;
• Растојанието од врвот на батеријата до работ на прагот и растојанието од долниот раб на грејачот до подот;
• Вид на материјал кој се користи во производството на грејачот, бидејќи различни метали и легури се разликуваат во различни параметри на топлинска спроводливост.

Онлајн калкулатор за пресметување на бројот на делови од радијатори е софтвер кој, обработувајќи ги внесените податоци, обезбедува просечни резултати.

Но, за жал, повеќето од горните критериуми онлајн апликација не ги зема предвид. Затоа, за да не ги користиме просечните податоци, ќе се обидеме да ги направиме пресметките со свои раце.

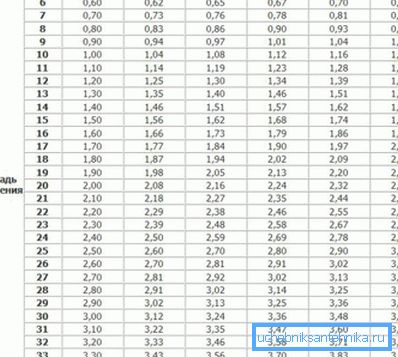

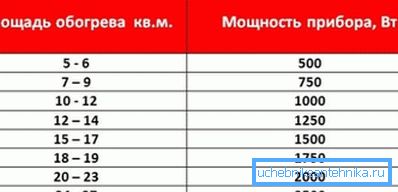

Стандарден метод на пресметка

Како да пресметате колку делови од радијаторите ви се потребни? Постојат неколку повеќе или помалку ефективни начини за спроведување на пресметки.

Размислете за стандардниот начин:

• Во согласност со стандардите дадени во SNiP, со цел да се загрее 1 m? Батеријата простории треба да работат на ниво на енергија од 100 вати. Само во овој случај, може да сметате на пријатна клима на живеење;
• За пресметки, може да се примени следната формула за пресметување на делови од радијатори: S * 100 / P. Тука P е моќноста на секој сегмент на радијаторот (параметарот се мери во вати), S е површината на собата (измерена во квадратни метри);

Важно: Ако поголемиот дел од ѕидовите во просторијата се надворешни, тогаш кога се пресметува, го користиме факторот за зголемување, што е 1,2. Така, резултирачкиот број на сегменти ќе треба да се помножи со 1,2, а резултатот ќе биде заокружен до најблискиот цел број.

• Ако инсталацијата на грејачи се изведува во просторија со висина на таванот од 3 метри или повеќе, ќе биде потребно повеќе пренос на топлина за да се обезбеди нормална конвекција. Затоа, претходно предложената формула ќе биде ирелевантна;
• Во овој случај, би било препорачливо да се примени следната формула: S * H ​​* 40 / P. Во оваа формула, S е површината на просторијата (мерена во квадратни метри), P е моќноста на секој сегмент (мерена во вати) и H е висината на таванот (мерено во метри).

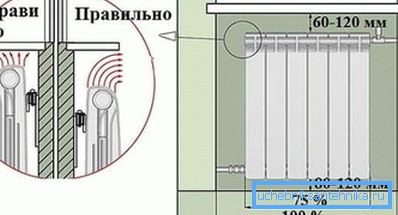

За да се пресмета бројот на делови од радијаторот користејќи ги претходно предложените формули за да биде точен, батеријата мора да биде инсталирана на следниов начин:

1. Од дното на греачот до подот, растојанието не треба да биде помало од 8 и не повеќе од 12 см;
2. Растојанието од столб до грејачот мора да биде најмалку 30 см.

Приближен метод за пресметка

Размислете како да пресметате делови од радијатори користејќи поедноставен метод. Врз основа на просечните параметри на сериските батерии, може да се претпостави дека во просторија со висина на таванот од 2,5 m, еден сегмент може да загрее површина од не повеќе од 1.8 m.

Затоа, наставата за пресметка е следна:

• Умножете ја должината на просторијата со ширина и добијте ја областа;
• Следно, подели го добиениот број за 1,8 и откријте колку делови се потребни во собата;
• Ако просторијата е голема и има неколку прозори, подели го добиениот број со бројот на отвори и да дознаете колку радијатори и со кои големини треба да ги инсталирате во собата.

Важно: приближниот метод за вршење на пресметките е полн со неточности, бидејќи не ги зема предвид многу фактори кои можат да влијаат на степенот на пренос на топлина. Затоа, овој метод ретко се користи. Резултатот добиен од приближна пресметка треба да се заокружи до најблискиот цел број.

Метод на волуметриска пресметка

Со користење на овој метод, можете самостојно да ја извршите пресметката на делови од радијатори. Прво треба да се пресмета обемот на собата. За да го направите ова, разгледајте ја површината и помножете ја со висината на таванот.

Според статистичките податоци, еден сегмент од средна батерија (моќност до 200 W) може да се загрее до 5m ?. Така, го разгледуваме обемот на просторијата и го делиме за 5. Како резултат на тоа, го добиваме бројот на делови од радијаторот што ни се потребни.

Опремата за греење презентирана на продажба може да има не само пресек, туку и панел изградба. Како, во овој случај, се утврди параметрите на радијаторот?

Всушност, сè не е толку тешко:

• Изведете ја пресметката на деловите на радијаторот според една од горенаведените шеми;
• Понатаму, добиениот број се множи со ширината на делот (во просек 9-10 см) и ја добиваме должината на грејачот;
• После тоа, ние ја избираме панел батеријата во должина за 10% повеќе од резултатот добиен за време на пресметките.

Како да го скратите или зголемите грејачот по должина

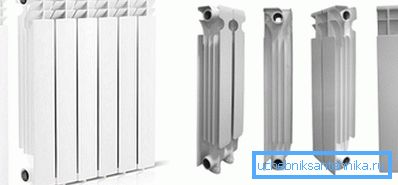

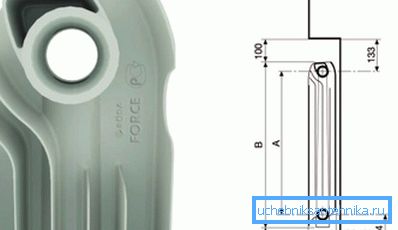

Дизајнот на сите преносни батерии е сличен, без оглед на материјалите што се користат во нивното производство. Собранието на деловите заедно се изведува со помош на специјални метални брадавици.

Брадавиците се вид на монтирање направени во форма на шуплив цилиндар, на кој има надворешни теми од двете страни. Во средината на брадавицата се поставува еластична полимерна заптивка со соодветен дијаметар.

За леано железо батерии, се користи брадавица со надворешен пречник од 30 mm, и за биметал и алуминиум со дијаметар од 25 mm. Двапати половина од брадавицата е прицврстена во соседните сегменти.

Со цел да се скрати или, напротив, да се продолжи батеријата, потребен е посебен клуч. Внатре во брадавицата има специјални жлебови за кои клучот се прилепува за време на процесот на инсталација.

Бидејќи брадавиците за леано железо се 5 мм поголеми од брадавиците за биметал и алуминиум, клучот има различна големина на работниот дел. Тоа е, за леано железо, клучот е поголем, а за биметал и алуминиум се користи клуч со помала големина на работниот дел.

Однадвор, клучот е метална лента на едниот крај од која се заварени сплините во вид на крст, кој се вклопува во жлебовите на брадавицата. На задниот крај на клучот, главата е заварена со дупка за јаката или со жлебови за клуч.

Важно: Денес можете да купите домашна клучеви, но подобро е да се користи производството на фабрика за алат. На фабрички алат, по целата должина на прачка, постојат ризици, растојанието помеѓу кое соодветствува на ширината на сегментот.

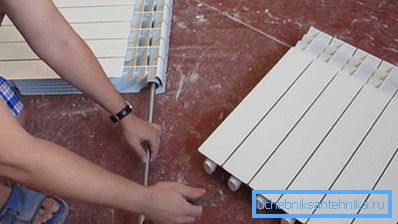

Упатствата за расклопување и монтажа на радијатори се следните:

• Вметнете го клучот од работниот крај на врвот на горниот и долниот влез, за ​​што повеќе сечења како за сегментите планираме да го скратиме грејачот;
• Чувствувајќи ги жлебовите со клуч, свртете го навртки спротивно од стрелките на часовникот;
• Продолжувањето се врши во обратен редослед. Пред рака навртување на брадавица во влезот на батеријата и ставање на заптивка;
• Следно, се потпираме на делот за брадавиците;
• Вметнете го клучот и свртете го брадавикот за да се навртува во делот за составување. Фактот што брадавицата ја зеде вистинската позиција може да се разбере со ризикот и со зголемените напори на јаката.

Заклучок

Сега знаете како да го пресметате потребниот број на секции и како да соберете батерија со вистинска големина. Повеќе корисни информации може да се најдат со гледање на видеото во оваа статија.
