Како да се одреди потребната моќност на радијаторите -

Пред да купите било каков радијатор за греење, треба да ја знаете потребната топлинска моќ на овој уред. Всушност, врз основа на овие податоци се врши избор на бројот на секции. Прескокнувањето на фазата на пресметка на крајот може да резултира со повреда на микроклимата во собата, па затоа ќе биде корисно да се запознаете со методот на пресметка.

За пресметка на системот за греење

Во оваа фаза, неопходно е да се осигура дека капацитетот за греење на грејниот радијатор обезбедува постојана температура во просторијата за време на најстуденото време на грејната сезона. Утврдување на моќноста на грејниот радијатор е неопходно за да се одреди потребниот број на сегменти (видете го и статијата Како да ги поврзете радијаторите во централен или автономни систем).

Обрни внимание! За да може непречено да се прилагоди работата на батеријата за греење, инсталацијата на термостатот нема да биде излишна.

Целиот процес се изведува во неколку фази:

• се пресметуваат загуби на топлина преку затворените структури;
• според техничката документација, се открива пренос на топлина на еден сегмент од избраниот радијатор;
• пресметајте го потребниот број сегменти од батеријата.

Пресметка на загуби на топлина

Ова е првото нешто што треба да се започне со кога станува збор за тоа како да се одреди моќноста на грејниот радијатор.

Топлината се троши преку:

• ѕидови, и надворешни и внатрешни (ако просторијата се граничи со незагреана просторија);
• подот;
• таван;
• прозорци и врати.

Пресметката на загубите се врши земајќи ги предвид видот и дебелината на материјалот, формулата се користи

во оваа формула

• Q - загуба на топлина;
• S - површина на собата, м²;
• ?t е разликата во температурата внатре и надвор од просторијата,? С;
• ? - референтна вредност - коефициент на топлинска спроводливост, W / m •? С;
• v - дебелина на ковертот на зградата, м.

Од гледна точка на загуба на топлина, горните катови се во неповолна положба, бидејќи над нив се наоѓа незагреан сведување, а надворешниот ветер е посилен. Така за нив, добиената загуба на топлина може да се зголеми за околу 10%.

Обрни внимание! Кога пресметувате, не треба да заборавите за вентилација, бидејќи воздушната размена во зима не престанува. За таа цел се воведува множител од 1.1 - 1.4. Голема важност се зема за интензивна вентилација на домувањето.

Пресметка на радијаторот

Имајќи на рака податоци за загубата на топлина, можете да продолжите со изборот на батеријата. Во исто време, потребно е да се земе во предвид ефикасноста на уредот, на пример, моќта на челичните радијатори е инфериорен во однос на биметалличните колеги.

Потребниот број на сегменти е дефиниран како сооднос на загубата на топлина со пренос на топлина на еден сегмент. Но, делот за производство на топлина - вредноста на пасошот, производителот мора да го посочи за секој модел на радијаторот. Формулата што се користи е:

во оваа формула:

• n е вкупниот број на делови за батерии, парчиња;
• Q - загуба на топлина, W;
• N - моќ на еден дел, W.

Треба да се има на ум дека податоците за пасошот за моќноста на првиот сегмент се дадени за одредена температурна разлика (обично 90/70). Но, често, температурата на течноста за ладење е различна, во овој случај, и пренос на топлина на батеријата за греење варира. На пример, моќта на леано железо радијатори кога температурната разлика се менува од 80-100 до 50-60 капки за околу 15-20%.

За пресметување на моќноста на сегментот со произволна температура главата користете ја формулата

во оваа формула

• k - пренос на топлина, вредност на пасош, W / m²• Со;

• Област A - дел, м²;
• ?Т-температура притисок,? С. Пресметано со формулата

Т_под и т_arr - температурата на течноста за ладење, односно на влезот на батеријата и надвор од неа, со;

Т_соба - собна температура ,?

Поедноставен метод

Ако целата работа во куќата е направена со рака, тогаш доста често, наместо детална пресметка, луѓето се задоволни со приближна селекција. Треба да се напомене дека резултатот во овој случај, иако не е многу точен, ќе слезе за изборот на радијаторот.

Постојат неколку начини за приближување на пресметката:

• со стандардни параметри (висина на плафонот во просторијата до 3 m, температура на течноста за ладење 85-90 ° С, 1 прозорец и 1 врата во собата), зависноста од 100 W / 1 m може да се користи² квадрат. За соба од, на пример, 20 м² потребна е батерија која може да обезбеди излезна топлина од 2 kW;

Обрни внимание! За аголни простории, како и станови на горните катови, се воведува множител од 1,2. Цената на батериите не е толку висока, па затоа е подобро да згрешите.

• пресметката може да се врши земајќи го предвид кубниот капацитет. Во овој случај, се базира на процентот дека 200 W топлинска моќ е способен за греење 5 m.³ соба простор.

Обрни внимание! Практиката покажува дека резултатот во овој случај се чини дека е преценет за околу 10%.

Резултатите за двата методи треба да бидат приближно исти. Полесно е да се споредат со конкретен пример. Да претпоставиме дека треба да земете радијатор за соба со димензии 5x5x3 метри, има 1 двојно застаклен прозорец, 1 внатрешна врата, станот се наоѓа на долниот кат.

Првиот поедноставен метод за пресметка вклучува следниов редослед на дејства:

• одреден од површината на собата, 5x5 = 25m²;
• со оглед на процентот на 100 W / 1 m², ја одредува моќноста на уредот, во нашиот случај 2,5 kW;
• моќта на еден дел од специфичниот радијатор е напишана од карактеристиките на пасошот. На пример, изберете алуминиумски модел А350, 1 сегмент може да даде 138 вати на топлинска енергија;
• се смета бројот на сегменти, 2500/138 = 18,12? 19 парчиња.

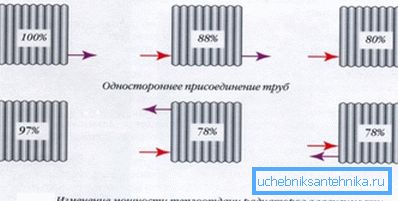

Обрни внимание! Начинот на поврзување, исто така, игра голема улога во единството на неговото затоплување, а со тоа и пренос на топлина.

Кога работите на вториот метод, инструкцијата ќе изгледа вака:

• со оглед на процентот на 200 W / 5 m³ Определе колку воздух ќе загрее 1 дел од избраната батерија. Во нашиот случај, 1 дел ќе се загрее 3,45 м³;
• одредување на волуменот на просторијата 5 • 5 • 3 = 75 m³;
• го брои бројот на секции 75 / 3.45? 22 секции.

Грешката во пресметката со втората поедноставена метода изнесуваше 13,6%, што не е толку лошо за приближна пресметка. Добиените резултати се приближно во согласност со препораките на производителот (прикажани во табелата).

Сумирање

За да се одржи нормална внатрешна микроклима, неопходно е да се постигне рамнотежа помеѓу внесот на топлина и загубата на топлина. Оваа состојба може да се задоволи само со соодветна пресметка на системот за греење воопшто и особено за грејни радијатори. Методите за пресметување предложени во статијата може да се користат при изборот на бројот на делови од грејната батерија во стан или во приватна куќа (дознајте како да се поправи грејниот радијатор со импровизирани средства).

Видеото е кратка инструкција за пресметување на батеријата за греење.
