Како да се направи пресметка на греење цевки греење: да ги
Кога инсталирате систем за греење во приватна куќа или стан, главната цел е секогаш да се извлече максималната ефикасност од опремата, така што потрошените пари се трошат за загревање на просторијата.
Ова е можно со соодветен избор:
- не само системот и радијатори;
- но исто така и дијаметарот на цевките;
- како и материјалот од нивното производство.
Ајде да научиме како да направиме такви пресметки, да обрнеме внимание на кои материјали се попрофитабилни и гледаат видео клип на овој материјал.
Грејни цевки
- Дијаметарот и хидрауличната пресметка на цевководи е можна само ако постојат основни параметри за ова, како што се:
- Производствен материјал, на пример, челик, бакар, леано железо, хрисотил цемент, полипропилен.
- Внатрешен дијаметар.
- Податоци за дијаметарот и материјалот на фитинзи и делови.
- Дебелина на ѕидот на цевки, фитинзи и фитинзи.
- Не е јасно каде се појави мислењето дека со зголемување на дијаметарот на цевките се зголемува квалитетот на греењето, како и со зголемување на површината на цевководот, пренос на топлина се зголемува. Теоретски, ова, се разбира, е многу слично на вистината, но во реалноста сè изгледа различно.
- Прво на сите, за цевки со голем дијаметар потребно е да се пумпа во системот голема количина на течноста за ладење која треба да се загрее. Како резултат на тоа, потрошувачката на потрошената енергија (електрична енергија, гас, течност или цврсто гориво) се зголемува. И самите цевки не се греење (во радијатори за загревање, се користи методот на конвекција, односно ефикасноста се зголемува значително), излегува дека потрошувачката на материјали и енергија не е оправдана.
- Покрај тоа, зголемувањето на течноста во колото доведува до намалување на притисокот во системот, затоа, по враќањето ќе треба да инсталирате помошна циркулирачка пумпа за системот за загревање, што повторно предизвикува одредени трошоци. Се разбира, дури и со голем дијаметар на цевките за контура, сосема е можно да се достигне потребната температура во загреан простор, но цената на материјалите и на изворите на енергија ќе биде превисока.
Внимание! За оптимална инсталација и функционирање на системот за греење (при изборот на дијаметар), притисокот во секој циркулациски прстен треба да биде 10% повисок од загубите предизвикани од хидрауличниот отпор.
Дијаметар определување
За професионални пресметки за дијаметарот на грејните цевки, инженерите за греење користат голем број на формули и такви пресметки обично се потребни за проекти на повеќекатни станбени и јавни згради, претпријатија и други институции. За вашиот дом, веројатно немате потреба од вакви точни бројки, затоа ви нудиме поедноставна шема која секој водоводџија може да ја користи.
Формулата за такви пресметки е како што следува: D = v354 * (0.86 * Q /? T) / V, а сега само треба да ги замениме вредностите на параметрите под буквите.
Тука:
- D е дијаметарот на цевката (cm);
- Q - оптоварување на измерената површина (kW);
- ?t е температурна разлика во протокот и цевката за враќање (t? C);
- V - брзина на течноста за ладење во системот (m / s).
Забелешка Ако на снабдување со средство за ладење на котелот неговата температура е 80 ° C, а при враќање на котелот 60 ° C, тогаш во овој случај вредноста? Т ќе биде еднаква на? Т = 80-60 = 20 ° С.
Потрошувачка | Капацитет на цевката (kg / h) | ||||||||||
Du цевка | 15 мм | 20 мм | 25 мм | 32 милиметри | 40 мм | 50 милиметри | 65 mm | 80 милиметри | 100 мм | ||
Па / м | mbar / m | ?0,15 m / s | ?0,15 m / s | 0.3m / s | |||||||
90.0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 | |
92.5 | 0.925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 | |
95.0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 | |
97.5 | 0.975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 | |
100.0 | 1.000 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 | |
120.0 | 1.200 | 202 | 472 | 871 | 1897 година | 2898 | 5508 | 11196 | 17352 | 35100 | |
140.0 | 1.400 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 | |
160.0 | 1.600 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 | |
180.0 | 1.800 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 | |
200.0 | 2.000 | 266 | 619 | 1154 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 | |
220.0 | 2.200 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 | |
240.0 | 2.400 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 | |
260.0 | 2.600 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 | |
280.0 | 2.800 | 317 | 742 | 1364 | 2970 | 4456 | 8568 | 17338 | 26928 | 54360 | |
300.0 | 3.000 | 331 | 767 | 1415 | 3078 | 4680 | 8802 | 18.000 | 27900 | 56160 | |
Пропорционална врска помеѓу пропусната струја и дијаметарот на цевката
Пресметка на топлинска енергија (оптоварување)
За да се утврди оптималниот топлински капацитет на системот за греење на приватна куќа, можете да ја користите следната формула: Qt = V * T * K / 860.
Сега, повторно, само треба да ги замените нумерички вредности наместо ликовите и тука:
- Qt е потребната излезна топлинска енергија за дадена просторија (kW / h);
- V - волумен на загреана просторија (м3);
- ?t е температурна разлика во протокот и цевката за враќање (t? C);
- K - коефициент на загуба на топлина на просторијата (во зависност од видот на објектот, дебелината на ѕидот и топлинската изолација);
- 860 - конверзија во kW / h.
Во приватниот сектор, зградите можат да бидат многу различни едни од други, но, сепак, често се користат следните вредности на коефициентот на губење на топлина (К):
- Ако архитектонската структура има поедноставена конструкција (дрво, брановиден метал) и не постои изолација, тогаш K = 3-4;
- Поедноставена конструкција на архитектонска конструкција со низок степен на топлинска изолација, на пример, поставување една тула или блок од пена од 405x400x200 мм - тука К = 2-2,9;
- Во стандардни архитектонски конструкции (поставување во две тули и мал број на прозорци и врати, покривот е стандарден) K = 1-1.9;
- Со висок степен на топлинска изолација за стандардни архитектонски конструкции со мал број на прозорци и врати и загреан покрив и под, инструкцијата покажува дека К = 0,6-0,9.
Ако треба да го пресметате дијаметарот на цевката, тогаш, како што е наведено погоре, ви треба вредноста на температурната разлика помеѓу улицата и просторијата. Во затворен простор, или сончевата температура (18-20 ° C) или онаа што најдобро ви одговара, се зема како референтна точка, а од улицата треба да ја замените просечната вредност што е прифатена за вашиот регион.
На пример, вашата соба има волумен од 3,5 * 5,5 * 2,6 = 50,05 m3 и е добро изолирана, односно има дебели или изолирани ѕидови, подот и таванот се изолирани, а ние го користиме коефициентот од 0,9. Во московскиот регион, просечната температура на воздухот во зима е -28 ° C, а за микроклимата во просторијата земаме вредност од 20 ° C, тогаш вредноста на? T ќе биде еднаква на 28 + 20 = 48 ° C. Во овој случај, Qt = 50.05 * 48 * 0.9 / 860? 2.5 / час.
Брзина на течноста за ладење
Забелешка Минималната брзина на течноста за ладење за системите за греење не треба да биде помала од 0.2-0.25 m / s. Во случаи кога брзината паѓа под оваа вредност, воздухот почнува да испушта од течноста, што придонесува за формирање на воздушни приклучоци. Во такви случаи, ефикасноста на колото може делумно да се изгуби и во одредени ситуации тоа може да доведе до целосна неактивност на системот, бидејќи протокот целосно ќе престане и тоа ќе се случи кога циркулационата пумпа работи.
Внатрешен дијаметар на цевки | Проток на топлина (Q) при? T = 20 Потрошувачка на вода (kg / h) при брзина на движење (m / s) | ||||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | |
8 | 40918 | 81835 | 122853 | 163570 | 204488 | 2453105 | 2861123 | 3270141 | 3679158 | 4038176 | 4496193 |
10 | 63927 | 127755 | 191682 | 2555110 | 3191137 | 3832165 | 4471192 | 5109220 | 5748247 | 6387275 | 7025302 |
12 | 92041 | 183979 | 2769119 | 3679158 | 4598198 | 5518237 | 6438277 | 6438277 | 8277356 | 9197395 | 10117435 |
15 | 141762 | 2874124 | 4311185 | 5748247 | 7185309 | 8622371 | 10059438 | 11496494 | 12933556 | 14370618 | 15807680 |
20 | 2555110 | 5109220 | 7664330 | 10219439 | 12774549 | 15328659 | 17883759 | 20438879 | 22992989 | 255471099 | 281021208 |
25 | 2992172 | 7983343 | 11975515 | 15967687 | 19959858 | 239501030 | 279421202 | 319341373 | 359261545 | 399171716 | 439091888 |
32 | 6540281 | 13080562 | 19620844 | 261601125 | 327001406 | 392401687 | 457801969 | 523202250 | 588602531 | 654012812 | 719413093 |
40 | 10219439 | 20438879 | 306581318 | 408751758 | 510942197 | 613132636 | 715323076 | 817513515 | 919693955 | 1021884334 | 1124074834 |
50 | 15967687 | 319341373 | 479012060 | 638682746 | 798353433 | 958024120 | 117654806 | 1277355493 | 1437026179 | 1596596866 | 1756357552 |
70 | 112951345 | 625902691 | 938854037 | 1251815383 | 1564766729 | 1877718074 | 2190659420 | 25036110768 | 28165612111 | 31295213457 | 344247148013 |
100 | 638682746 | 1277355493 | 1916038239 | 25547110985 | 31933813732 | 38320616478 | 44707419224 | 51694121971 | 57480924717 | 63867727463 | 70254430210 |
Табела за одредување на дијаметарот на цевката
Забелешка Густината на водата при 80 ° C е еднаква на 971,8 kg / m3.
Брзината на течноста во колото за греење може да биде од 0,6m / s до 1,5m / s, но во случаи кога се забележува поголема вредност, хидрауличниот бучава во системот е значително намален, па затоа ќе ја земеме брзината од 1,5m / s како почетна вредност.
Кога ги имаме сите потребни вредности, може да ги замениме со формулата D = v354 * (0.86 * Q /? T) / V, во кој случај ќе имаме D = v354 * (0.86 * 2.5 / 20) / 1 5? 1,34, тогаш ни е потребна цевка со внатрешен дијаметар од 14 мм
Се разбира, кога правиш систем за греење во својата куќа со свои раце, тогаш веројатноста дека ќе ги користите формулите за пресметки е занемарлива, но во овој случај има прирачник за вас во форма на табели лоцирани во овој напис. Покрај тоа, табелата го зема во предвид типот на циркулација на флуидот, кој може да биде принуден или природен.

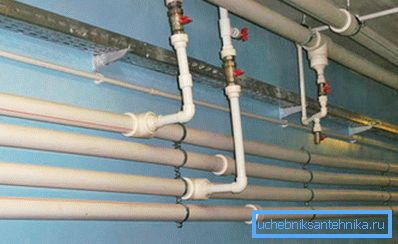

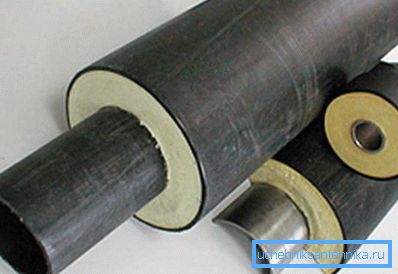

Денес, најчесто (особено во приватниот сектор), радиаторски кола, како и распределбата на грејните цевки за системите за подно греење, се направени од полипропилен. Од сите употребени во овој случај, овој материјал има најниска топлинска спроводливост, но, сепак, во оние места каде што цевките поминува низ студените области, треба да се затоплат.
Заклучок
Како заклучок, можеме да кажеме дека најчесто користениот надворешен дијаметар на полипропиленските цевки за грејни кола во приватниот сектор е 20, 25,32 и 40 мм. Греачите на радијаторите генерално се направени со пресек од 20 mm, повремено 25 mm, и подебели цевки се користат како risers.
