Како да се изгради оџак за гасен котел: редоследот на

Еден од неопходните елементи на секој систем за греење во приватна куќа е котелот. Оваа единица, без оглед на горивото што се користи во него, мора да се инсталира во согласност со одредени барања, со што се гарантира правилноста и безбедноста на неговото работење.

Разгледајте како да го опремите оџакот за гасен котел, бидејќи инструкциите за инсталација имаат некои потешкотии и нијанси.

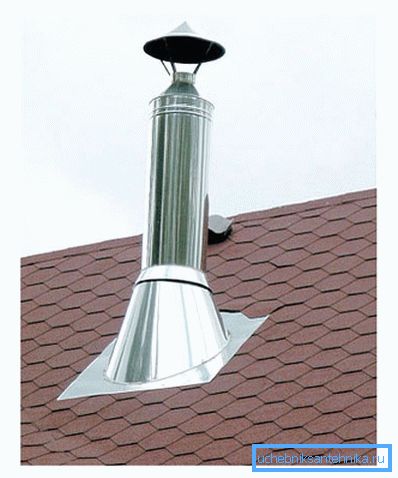

Без оџак, правилното функционирање на гасниот котел е невозможно

Дизајн карактеристики

Пред да инсталирате оџаци за котли за гас, мора да го изберете, купите и инсталирате самиот уред. Геометриските димензии и другите карактеристики на оџакот зависат од техничките карактеристики на грејното тело (видете го и написот Цевки и фитинзи од вкрстено полиетилен: технички карактеристики и карактеристики на инсталацијата).

Размислете за главните нијанси кои треба да се земат предвид при дизајнирањето:

  1. Најчести кружни дизајни. Сепак, никој не забранува употреба на оџаци за котли со квадратен пресек. Главниот услов - внатрешниот волумен на оџакот мора да биде поголем од комората за согорување на котелот.
Постојат многу видови на системи за издувни гасови.

Ако одлучите да останете на тркалезна цевка, а потоа да го одредите нејзиниот внатрешен волумен, треба да го знаете внатрешниот дијаметар на производот. Доколку тоа не е означено на означувањето, тогаш за нејзината пресметка потребно е да се одземе дебелината на ѕидовите на цевките од надворешниот дијаметар.

Потоа добиените вредности се заменуваат со формулата:

S =? * dвнатрешна * Л

Каде гвнатрешна - внатрешен дијаметар на употребената цевка;

L е должината на оџакот.

Обрни внимание! Цевката за котливиот гасен котел треба да биде поширока од излезот. Во спротивно, може да биде тешко да се заклучи котелот и издувниот систем.

  1. Висината на оџакот зависи од тоа колку далеку ќе биде од гребенот на покривот.

Тука е следнава врска:

  • растојание до 1,5 метри - горниот дел од цевката мора да биде подолг од најмалку 50 см;
  • растојание од 1,5 до 3 метри - горниот дел може да биде рамна со гребенот или повисоко;
  • на растојание од повеќе од 3 метри - во овој случај потребно е да се повлече линија која ќе биде на 10 степени под хоризонталната линија која се протега низ највисоката точка на покривот (делот од оџакот не треба да биде помал од него).
Висина на оџакот во однос на гребенот на покривот

Ако, по пресметувањето на внатрешниот волумен на цевката, се покажа дека неговиот дијаметар не е доволен, не треба да земате многу детали, бидејќи неговата цена ќе биде многу поголема. Пожелно е само малку да се зголеми должината на структурата.

Независна инсталација на оџакот

Избор на опција за сместување

Оџаците за котли за гас не се премногу сложени системи, но кога ги инсталирате со свои раце, треба да земете во предвид многу нијанси. Во спротивно, котелот нема да функционира правилно, што може да доведе до негово распаѓање, а во некои случаи - акумулација на издувни гасови во собата и труење на луѓето.

Пред да продолжите со изградбата или инсталацијата, треба да одберете место каде ќе биде поставена цевката.

Постојат две главни опции:

  • во куќата;
  • надвор од зградата.

И првата и втората опција имаат свои предности и недостатоци.

Размислете за можностите за внатрешна инсталација:

  • ако оџакот за котел со цврсто гориво поминува низ загреани простории, нема потреба дополнително да се загрее;
  • постои опасност од испуштање на издувни гасови и нивно запалување;
  • Елементите на оџаците се потешко да се инсталираат и поправаат во случај на дефект.

Ако одлучите да го инсталирате издувниот систем надвор од куќата, тогаш има и предности и недостатоци:

  • таков оџак е сосема безбеден за време на работата;
  • неговиот дизајн е помалку комплициран за инсталирање;
  • цевката лесно се поправа во случај на оштетување или депресијација;
  • При изборот на оваа опција, треба однапред да одлучите што да го изолирате котливиот оџак, бидејќи нејзиното замрзнување во зимскиот период не треба да биде дозволено во секој случај.

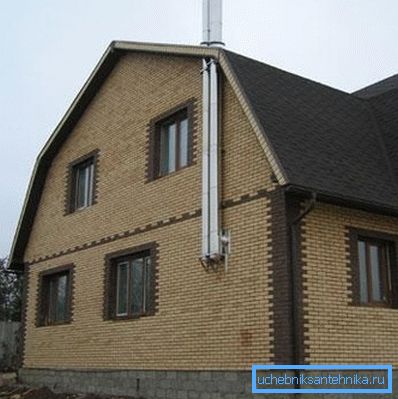

Фотографија на отворен оџак

Компоненти на оџакот

Цевката за отстранување на производи од согорување од котелот, која работи на природен гас, се состои од следниве задолжителни делови:

  • адаптер кој го поврзува излезот на котелот со цевка за празнење;
  • маичка со ревизија, опремена со фитинг, која е неопходна за отстранување на кондензирана влага;
  • сврзувачки елементи - прстилки и загради;
  • чешми (доколку е потребно) - тие мора да бидат поставени на растојание од најмалку 2 метри од грејниот елемент, во спротивно може да се намали намалувањето на ударот;
  • транзициони цевки;
  • цевки;
  • конусен врв.

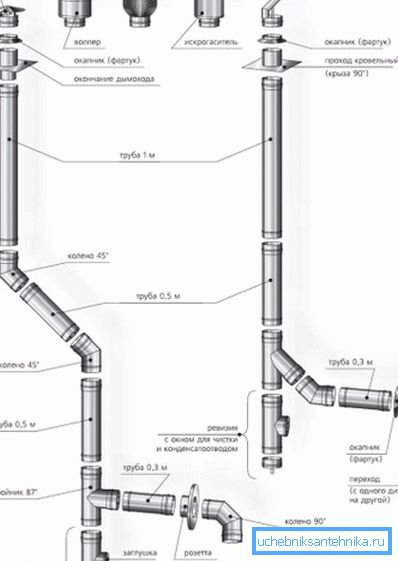

Детали за оџакот за гасен котел

Обрни внимание! Цевката за гасен котел мора да има конусен крај. Забрането е да се инсталираат конвенционалните прегради и капи. Во екстремни случаи, сечењето може да остане целосно незаштитено.

Инсталација на надворешен оџак

Постапката за инсталирање на системот за издувни гасови што се наоѓа надвор од куќата е како што следува:

  1. Адаптер се става на гас котел цевка, која ќе помине низ ѕидот. Треба цврсто да се вклопи во ѕидарството, па пред да направите дупка неколку пати внимателно проверете ги сите димензии и примени ознаки.
  2. Преку ѕидот на оџакот се прикажува надвор. Сите елементи во контакт со тули (бетон) мора внимателно да се изолираат.
  3. Надвор, ревизијата е прицврстена на излезниот сегмент со никулец на неа.
  4. Монтирана цевка од саканата висина. За да го направите ова, користете го потребниот број на претходно купени врски. Целата структура е фиксирана на ѕидот на куќата со стеги со загради. Растојанието помеѓу соседните сврзувачки елементи не треба да биде помало од 2 метри.
  5. Штом оџакот ќе ја достигне посакуваната висина, конечниот облик на конусот се става на последниот елемент.
  6. Сите зглобови треба дополнително да се затегнат со прицврстувачи на црева или челична жица.
  7. Препорачливо е да се наслика цевката со боја што ќе го заштити материјалот од корозија и ќе му даде поатрактивен изглед.

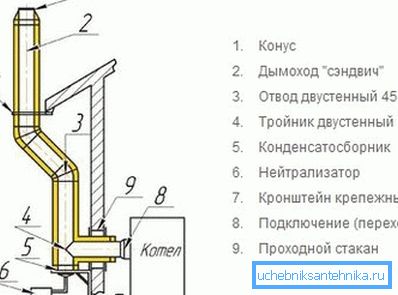

Надворешна шема за инсталирање на оџаци

За поставување на цевководот, пожелно е да се користат специјални повеќеслојни цевки кои не бараат дополнителна изолација. Во спротивно, сами треба да се грижите за изолацијата.

Инсталација на внатрешен оџак

За разлика од претходната конструкција, тука пред да започнете со работа потребно е да се спроведат некои подготвителни активности:

  • обележете ги катниците и покривот на местата каде што ќе помине идниот оџак;
  • исечете ги дупките на вистинските места (сите димензии треба внимателно да се проверат, така што цевките за адаптер ќе бидат вметнати колку што е можно поцврсто).

Самиот процес на инсталација е како што следува:

  1. Ние приклучуваме кон излезот на котелот посебен адаптер.
  2. На него е прицврстена ревизија со капакот, што е неопходно за чистење на оџакот, а потоа е инсталиран главниот држач за поддршка со метален лим, кој ќе служи како основа за целата конструкција.
  3. Се поставува цевката користејќи директни компоненти и други потребни адаптери (лактите).
  4. На места каде што цевката поминува се преклопува, потребно е да се користат специјални цевки.
  5. Точките за влез и излез на цевките од таванот треба да бидат заштитени со метални листови, чиј дијаметар треба да биде малку поголем од дијаметарот на оџакот.
  6. Сите зглобови треба дополнително да се зајакнат со завртки или зацврстени со челична жица.
  7. Структурата е фиксирана на ѕидот со помош на загради.
  8. Горниот дел од цевката мора да биде заштитен со посебна млазница со облик на конус што ги спречува врнежите и ветерот да влезат во цевката.

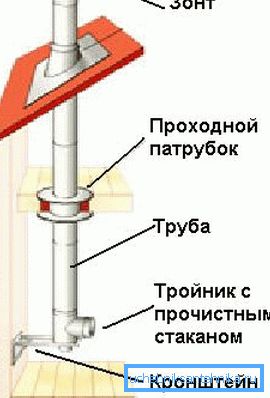

Изработка на внатрешен оџак

Мерки за изолација на оџакот

Локациите каде издувниот систем е во контакт со материјали кои лесно можат да се запалат треба внимателно да се изолираат. За да го направите ова, употребената цевка мора внимателно да се обложени на сите страни со базалт мат, изолирана метална фолија и огноотпорна смеса. Тротоарите можат да бидат дополнително заштитени со минерална волна.

Не заборавајте да ја проверите затегнатоста на рабовите. За да го направите ова, можете да подготвите раствор за сапун и да го нанесете на зглобовите. Појавата на меури ќе укаже на присуството на дупки кои мора да бидат запечатени.

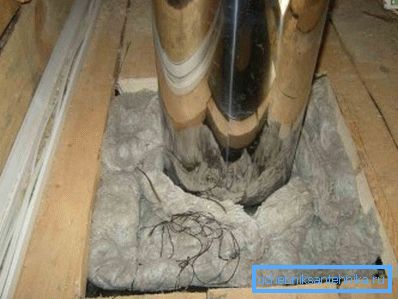

Изолација на оџакот

Заклучок

Оџак за гасен котел во приватна куќа е многу важен детал. Тоа зависи не само од точноста и ефикасноста на системот за греење, туку и од безбедноста на луѓето во куќата (видете го и написот Спојки за полиетиленски цевки: 6 главни типови).

Повеќе детали за инсталирањето на различни системи за вентилација и издувни гасови може да се најдат во видеото во оваа статија.
