Како да направите топлинска пумпа

Единствениот недостаток на индустриските топлински пумпи е нивната висока цена. Затоа, повеќето корисници претпочитаат да ги направат овие уреди самостојно. Ќе кажеме за тоа.

Принцип на работа

Постојат неколку начини да се генерира топлина преку употреба на циклусот Карно. Таа обезбедува зголемување на температурата на течноста за ладење за време на нејзината остра компресија. Со истиот принцип, но со спротивен ефект, работат многу климатски компресорски уреди (климатизери и фрижидери, на пример). Главниот работен циклус се спроведува во работните комори на овие единици и го сугерира спротивниот ефект - ладењето на ладилното средство поради неговото остри експанзија.

Затоа, еден од достапните методи за самопроизводство на топлински пумпи е употребата на функционални единици кои се дел од типичната климатска опрема. При изработката на пумпата од фрижидерот, нејзиниот кондензатор и испарувач ја вршат функцијата на разменувачи на топлина, кои земаат топлинска енергија од околината и ја насочуваат кон грејниот медиум.

Собраниска процедура

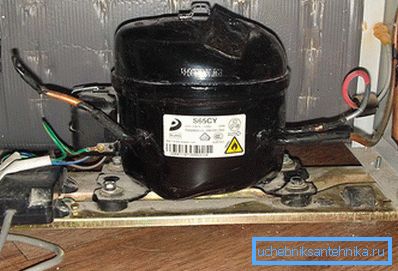

Може да го користите стариот компресор од фрижидерот

Редоследот на производство на топлинската пумпа од завршените функционални единици:

  1. Подготовка на компресорскиот дел од топлинската пумпа, со користење на соодветно составување од конвенционален фрижидер или клима уред. (Оваа единица треба да се монтира со помош на "мека" суспензија на загради поставени на ѕидот на работната просторија на погодно место).
  2. Производство на кондензатори. Ќе ви биде потребен посебен резервоар (најдобро од сите - од "не'рѓосувачки челик") со редослед од 100 литри, во кое серпентина е монтирана. (Како калем може да се користи готовата бакарна цевка од стариот фрижидер).
  3. Веднаш пред да се направи топлинска пумпа, готов резервоарот се сече долж надолжната оска на два еднакви делови. По инсталирањето и обезбедувањето на серпентина во телото на една од половините, делови од резервоарот се заваруваат заедно, формирајќи затворен контејнер. (Кога заварување производи од нерѓосувачки челик, неопходно е да се користат електроди дизајнирани да работат со овој метал).
  4. По комплетирањето на кондензаторот, изработката на следната задолжителна единица за пумпа-испарувач. Ќе ви треба пластичен херметички капацитет од 70-80 литри. Во тоа е потребно да се стави на серпентина на цевката на? во. На краевите на оваа цевка, потребно е да се подготви линијата со навој, која овозможува поврзување со серпентина од соодветните цевки (како последно, може да се користат обични водоводни цевки). По монтажа, испарувачот е фиксиран и на ѕидот со помош на загради со потребната големина.

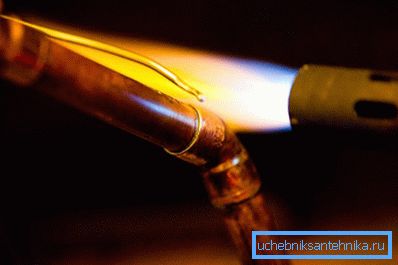

Заварување на бакарна цевка

За финалното склопување на целиот систем како целина, вклучувајќи заварување на бакарни цевки и инјектирање на носач на топлина (фреон) во резервоарите, се препорачува да се покани специјалист. Обид за самостојно работење со ладилна опрема може да заврши со неуспех, до повреда.

По завршувањето на склопот на главниот дел на топлинскиот систем, продолжете со поврзување на уредите за внесување и дистрибуција на топлина (разменувач на топлина и грејни батерии).

Карактеристики на поврзување на надворешни уреди

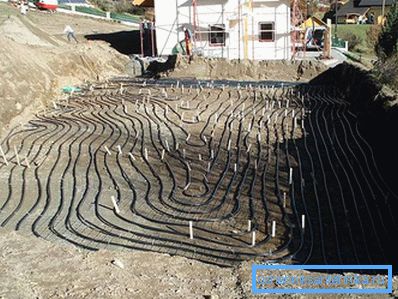

Разменувачот на топлина се наоѓа на сончевата страна на локацијата.

Нијанси на уреди за поврзување за собирање и дистрибуција на топлина:

  1. Разменувачот на топлина во почвата е пожелно да се постави на сончевата страна на локацијата. Ова ви овозможува да ја користите енергијата на сонцето како дополнителен извор на топлина.
  2. Ладилното средство присутно во компресорот треба да се замени со таканареченото "решение" кое содржи фреон и вода. Ова ја зголемува ефикасноста на топлинскиот систем.
  3. Наместо конвенционални радијатори за загревање куќа, се препорачува да се користат уреди со помала моќност, кои не се инфериорни во ефикасноста на традиционалните системи (на пример, "топол под").
  4. Цевките за поврзување треба да бидат поставени така што загубата на топлина во овие области е минимална. Доколку е потребно, ќе биде можно да се обезбеди дополнителна изолација.

Во топли денови (со ефикасна вентилација во куќата), топлинската пумпа може да се користи за пасивно климатизирање.

Топлотната пумпа ќе помогне да се загрее просторијата речиси за ништо

Со сите суптилностите на процедурите за поврзување на надворешни уреди, можете да најдете во следното видео објавено во еден од изворите наведени подолу.

Видео

Ова видео ги опишува можностите на топлинските пумпи:

Ова видео е за обична топлински пумпи воздух-вода за греење или топла вода:
