Како да направите инфра грејање на подот себе

Современите технолошки решенија овозможуваат да се најдат фундаментално нови начини за греење на станбени простории. До неодамна беа разгледани централизирани или индивидуални системи за греење на котли. Техничките иновации и достоинствената замена за традиционалните методи за греење на домови, беше појавата на иновативни методи за греење кои го користат подот како топлинска акумулациона и топлинска зрачна површина. Таков е технологијата на инфрацрвеното подно греење. Ние ќе ви кажеме како да направите инфрацрвено подно греење со свои раце.

Посебни карактеристики

Грејна торта

Прво дојде изградбата на подни води, а по некое време - електрични кабли и шипки видови на топли подови. И, релативно неодамна, постоеше високотехнолошки развој на IPO-инфрацрвен филмски грејач. Грејни подови, ѕидови или тавани на овој дизајн имаат неколку предности:

  • Ниска во споредба со другите методи на греење, потрошувачката на енергија е 15-55 W / h на 1m?, Поради високата топлинска спроводливост на јаглеродниот материјал што се користи во конструкцијата, употребата на контролер на температурата за да се создаде удобен температурен режим и тивко работење.
  • Висока сигурност поради паралелно поврзување на елементите со електрични кола. Кога еден дел за греење ќе изгори, остатокот продолжува да функционира правилно.
  • Можете да ја покриете структурата на филмот со речиси секој материјал: ламинат, дрвен паркет, тепих, drywall или композитен материјал.
  • Лесна инсталација на мазна површина, која може да се направи од страна на било кој домашен занаетчија кој не поседува посебни професионални вештини. Отсуството на исечоци, поставување на дупки и жлебови не бара употреба на специјален алат - перфоратори и ѕидни чизмери.

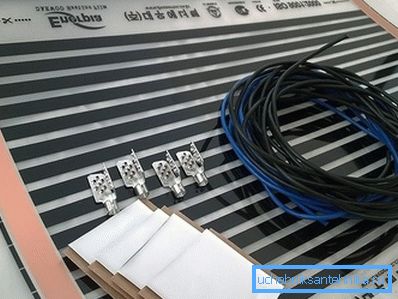

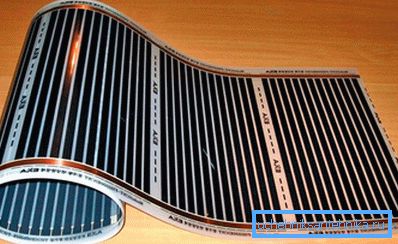

ИПО материјал

ИПО материјал

Термичка фолија со дебелина од 0,2-0,4 mm се користи за поставување на грејниот слој. Се продава во ролни шири 50-100 см и долги до 50 м.

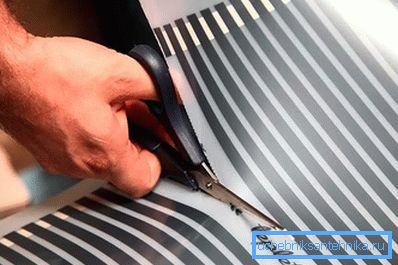

Сечење на филмот во душеци може да се направи со користење на посебни линии за сечење кои се применуваат на површината, ознаката е јасна за сите, па кога се сече, тешко е да се збунат со грејни ленти кои се строго забранети за сечење.

Филмот се состои од грејни елементи - шири ленти 1,5 cm поврзани со сребрени бакарни гуми. Внатре во секој греен елемент е јаглеродна карбонска паста базирана на графит, која за време на премин на електрична струја емитира инфрацрвено зрачење. Спектарот на зрачење е надвор од видливиот опсег на човечкото око. Емитер слојот е сигурно ламинат на двете страни со густи слоеви на не-запалив полимер со точка на топење од 130 °. Пренесува ултравиолетова светлина и сигурно заштитува од навлегување на влага, механички дефект или електрично коло. Областа на купениот филмски слој е селектирана врз основа на:

  • Не помалку од 70-80% од површината на просторијата за главното греење.
  • 30-40% од површината за греење или резервно греење.

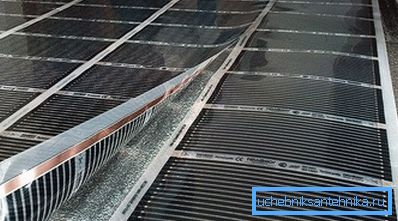

Фазно инсталирање и инсталација на системот за греење

Фазно инсталирање и инсталација на системот за греење

Поставувањето се врши на рамномерна основа. За израмнување, се користат самонивелирачки подови, дозволената големина на неправилности е ± 3 mm, нивото се користи за мерења. Можно е да се израмни со методот на светилник за цемент и песок, по што површината мора да се исчисти од нечистотија и прашина.

Следно, треба да изложите водонепропустлив слој од специјални материјали или пластична фолија со дебелина од 50 микрони.

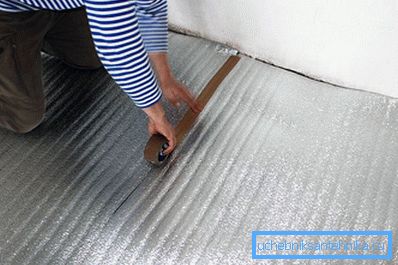

Со цел да се минимизираат загубите на топлина, неопходно е да се инсталира топлинска изолација од метализирана метализирана подлога, полиетиленска пена или полипропиленска фолија. Тоа се вклопува со рефлектирачката страна нагоре. Дебелината на слојот со слој од рефлектирачка фолија треба да биде 3-5 mm.

Подлогите под топол под

Непокриена техничка плута се користи ако поните се покриени со керамички плочки.

Потоа, ИПО со ножици се пресече во душеци со потребна должина според претходно составениот цртеж, имајќи предвид дека растојанието од секој ѕид треба да биде околу 20 см. Надворешниот простор на нив е на растојание од 5 до 10 мм (преклопувањето не е дозволено), така што бакарни гуми се наоѓаат на дното. Лентите треба да бидат насочени кон ѕидот со приклучок од кој се снабдува електричната енергија. Заедно со овој ѕид, за да се спаси, се прават електрични џемпери и се инсталира и сензор за температура.

Не дозволувајте алатките да паднат на филмот. Со цел да не се оштети ИПО, подобро е да не се напаѓаат душеци.

Тогаш е неопходно да се обезбедат фугите со леплива лента, а местата на исечените бакарни шини се изолирани со битуменски ленти кои се вклучени во пакетот на производи.

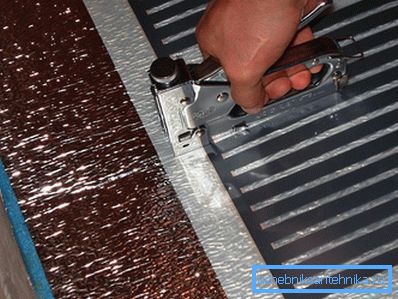

IR филмска монтажа

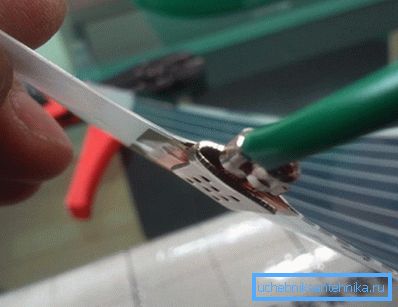

Патосниците во електричната мрежа се поврзани паралелно со електрични жици - џемпери со клипови на краевите. Изолацијата се отстранува од жиците, терминалот е ставен и прицврстен и превиткан. Потребно е правилно да се постават стегите со жица на контактите на душеците. Едната страна на стегачот треба да оди внатре во ИПО, другата треба да биде на бакарскиот автобус однадвор. Стегачот е притиснат од двете страни со клешти. Места за контакт се изолирани од битуменска мастика.

Дијаметарот на употребените жици се пресметува врз основа на потрошувачката на енергија на клетките поврзани паралелно. За да го направите ова, декларираната моќност на IPO по 1 m2 множи со квадратот. Како резултат на тоа, ја добиваме вкупната моќност, која е поделена со напон I = P / U. За специјални табели, го одредуваме дијаметарот на пресекот на скокач на големината на тековната сила. Слично на тоа, дијаметарот на кабелот за напојување е избран. На пример, за да ги поврзете сите 1,5-кувати мат-клетки, доволно е да имате бакарна жица од 1,5 мм ?.

Поврзување со жица

Во топлоизолационен слој под филмот или во подот со длабочина од 1-2 см, се поставува цевка со сензор за температура. Се поврзува со регулаторот за температура. Напојувањето на напојувањето на ИПО се доставува преку сензор за температура, за време на периодот на работа / затворање на колото.

По инсталацијата, на системот се прави тест врска. Главниот напон се применува на влезот и се проверува подеднакво греење на сите подлошки. Ако има проблеми, тогаш тие се елиминираат во оваа фаза. Системот за греење е подготвен за работа. Сега можете да почнете со поставување на завршниот слој. Така, можно е да се изолира дури и студ балкон или чардак, создавајќи удобни услови за престој во овие простории.

Видео

За да го дополниме знаењето за поставување на инфрацрвениот под, Ве покануваме да го гледате видеото:

Фото

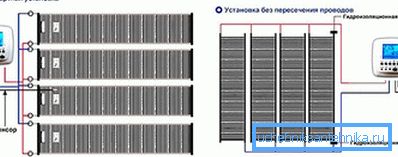

Дијаграми за инсталирање на IPO

ИПО

Сечење на филмот на душеци

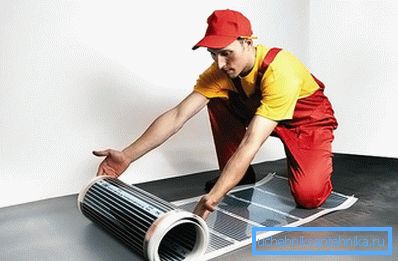

Распоред на грејни подлошки

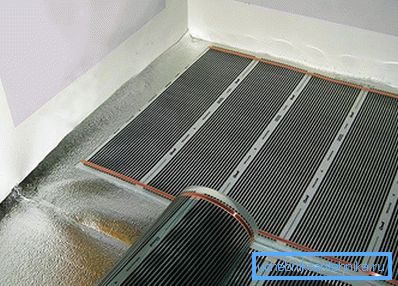

Подно греење инфрацрвена филм

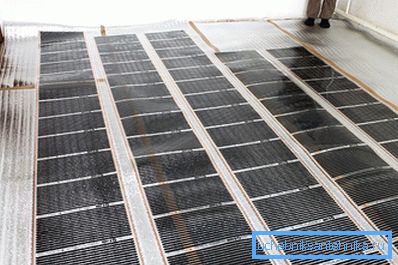

Распоред на IR филм на врвот на топлинска изолација

ИПО врска

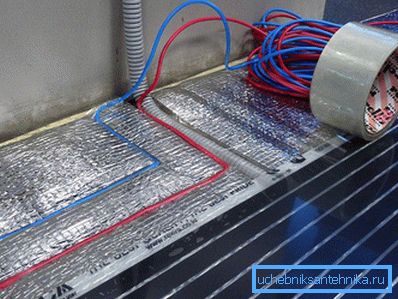

Поставување жици

Инструкции за инсталација IPO

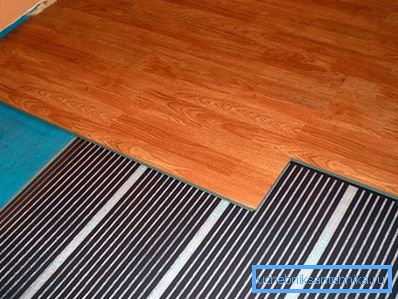

Инфрацрвен под под ламинат
