Како да изберете пумпа за системот за греење: поедноставена

Изборот на пумпа за систем за греење е важна фаза на дизајнирање, поради што треба да се најде единица најсоодветна за карактеристиките. Ќе зборуваме за главните критериуми и методи за таквиот избор и анализираме како да избереме пумпа за греење.

Пресметка на параметри

Клучни карактеристики

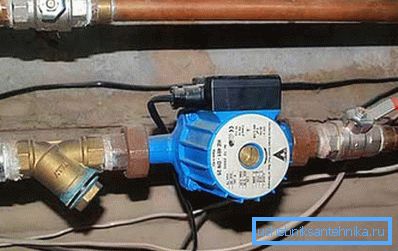

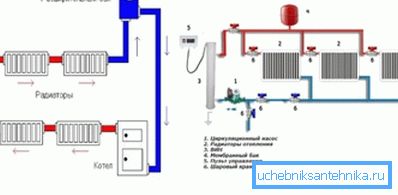

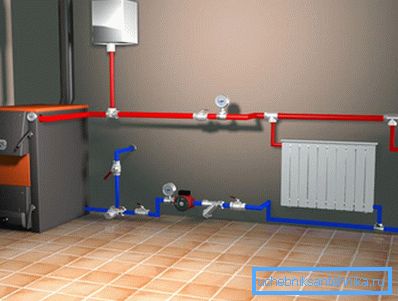

Шемите за греење се различни, а главната разлика е начинот на поместување на течноста за ладење од котелот на радијаторите.

Постојат два главни начини:

1. Природна циркулација. Се јавува поради гравитацијата поради разликите во густината на топла и ладна вода. Бидејќи ефикасноста на греењето зависи од протокот на топла вода, брзината на природна циркулација во системот за греење на куќата честопати не е доволна;
2. Принудена циркулација. Се изведува со инсталирање на специјална единица во цевководот, со кој се пумпа течноста за ладење со потребната брзина и притисок. Повеќето модерни системи за греење се засноваат на принципот на присилна циркулација.

Обрни внимание! Немојте да ја мешате централизираната шема на проток со природна циркулација: течноста за ладење во урбаните станови доаѓа под значителен притисок, кој се вбризгува со специјална опрема.

Со цел шемата да работи нормално, инструкцијата бара пресметка на сите негови параметри, врз основа на која ќе бидат избрани делови од цевководот, моќта на ладилникот, капацитетот на котелот и моќноста на циркулационата пумпа за греење. Еден од овие параметри е хидрауличната карактеристика:

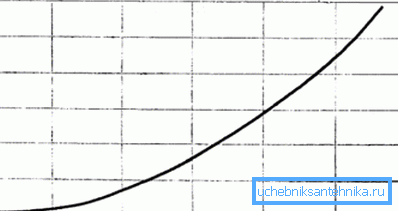

На графиконот, можеме да видиме дека отпорот е директно зависен од протокот на течноста за ладење, односно, колку побрзо се движи водата по контурите, толку повеќе отпор го доживува. Соодветно на тоа, притисокот се зголемува.

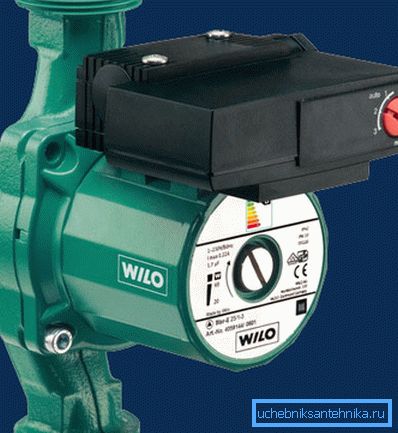

Сега разгледајте ги карактеристиките на притисокот на уредот за циркулација:

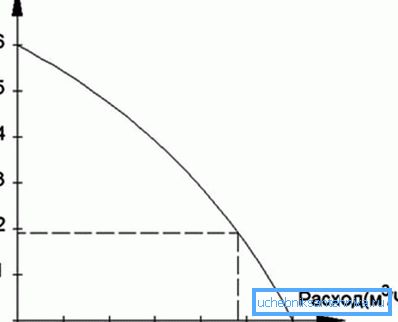

Во овој графикон, можеме да ја видиме зависноста од губење на притисокот од протокот на пумпата. Овде гледаме обратна врска, односно кога моторот е исклучен, загубите се максимални, а со зголемувањето на моќта, загубите паѓаат.

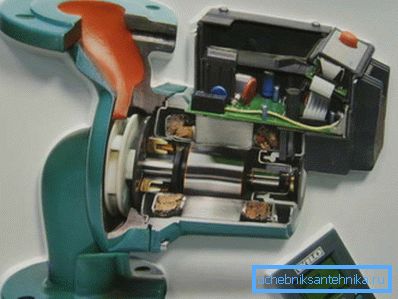

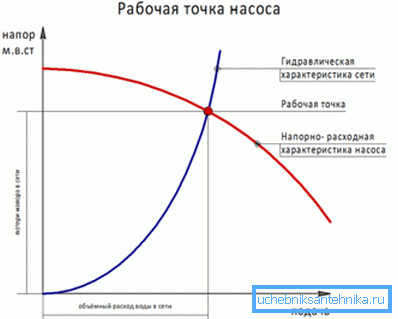

Ако ги комбинираме овие два графикони, ја добиваме следнава слика:

Обрни внимание! Работната точка ни овозможува да утврдиме кој отпор ќе биде во цевките при максималниот проток (проток) на течноста за ладење. Ова значи дека нашиот апарат мора да има доволен капацитет за обезбедување на потребниот проток, но во исто време неговиот капацитет мора да биде доволен за да се справи со соодветниот хидрауличен отпор.

Пресметка на успешност

Бидејќи тоа ќе биде тешко да се изгради графикон на хидраулични карактеристики на греење коло со нашите сопствени раце, ние ќе го искористиме пресметувањето според поедноставена шема. Значи, ние треба да се одреди максималниот проток (капацитет) и хидрауличен отпор. Да почнеме со перформанси.

Топлинската енергија која ја троши колото за греење се изразува со следнава зависност:

Формулата ги користи следните вредности:

• W е топлинска енергија потребна за греење на нашите простории во вати (топлинска моќ на колото);
• C е топлотниот капацитет на течноста за ладење, W / l * C;
• Q - проток на течноста за ладење, м3 / час;
• t1 и t2 се температури на испорачаната и повлечена течност за ладење, соодветно.

Изборот на пумпата за греење е на изведба. Перформансите на уредот мора да одговараат на максималниот проток на течноста за ладење, така што ја трансформираме нашата формула за пронаоѓање на проток:

Q = W / C * (t1 - t2)

Количината на енергија W може да се најде користејќи ја табелата:

Капацитетот на топлина на вода се претпоставува дека е 1,163 W / l * C, разликата во температурата помеѓу протокот на напојувањето и враќањето е 20 ° C (според SNiP). Од тука добиваме:

Q = W / 1.163 * 20 = 0.043 * W

Обрни внимание! Тоа е, ако ние треба да се утврди проток на течноста за ладење за една соба со топлинска енергија од 10 kW, тогаш ќе треба да се размножиме 10.000 за 0,043, а ние ќе добиеме 430 литри на час.

Пресметка на хидрауличен отпор

Професионална и точна пресметка на хидрауличниот отпор на колото за греење е многу тешка задача, која бара посебни знаења и вештини. Ќе користиме поедноставен метод, според кој притисокот на циркулационата пумпа ќе биде еднаков на:

H = N * k, каде што:

• H е висината на водата колона во метри;
• N - бројот на подови во зградата, вклучувајќи подруми;
• k е коефициент еднаков на просечната хидраулична загуба на еден кат од зграда или структура. SNiP го зема овој коефициент еднаков на 0,7-1,1 m за двоглави шеми и 1,16-1,85 m за шемите на организација за снабдување со колекторски зраци.

Обрни внимание! Така, излегува дека ако имаме двокатна куќа со подрум, опремен со двофлуенски греен нафтовод, тогаш моторот мора да обезбеди притисок еднаков на 3 * 1,1 = 3,3 метри.

Избор на пумпа

Значи, имаме две количини - отпорност и перформанси. Ајде да се вратиме во нашиот распоред со главата на притисок и карактеристиката на профилот.

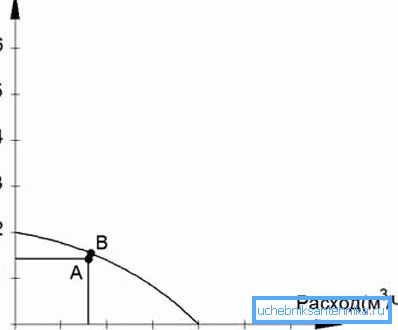

Ние ја одложуваме вредноста на отпор на Y-оската, а вредноста на протокот - на X-оската. Потоа изберете ја единицата, графикот на зависност на притисокот кој е во близина на оваа точка:

Обрни внимание! Како по правило, графикот покажува три линии за различни начини на работа на моторот. Најдобро е да се раководи со втората брзина, а оперативната точка треба да се наоѓа во средината на третата страна на дијаграмот, бидејќи таа одговара на највисоката ефикасност.

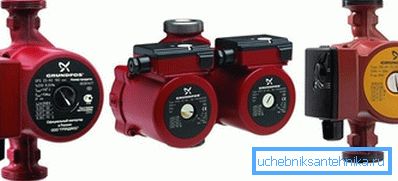

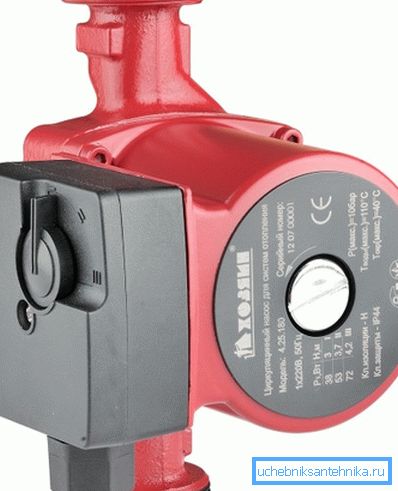

Се разбира, потребно е да се избере уред дизајниран за високи температури на околината (95-110 ° C), а исто така да се знае дијаметарот на цевката во која ќе биде вграден уредот. Цената на уредот ќе зависи од производителот и квалитетот.

Заклучок

Правилниот избор на циркулационата пумпа за грејното коло е направен врз основа на пресметки. Ако презентираниот материјал е премногу комплициран за вас, видете го видеото во статијата.
