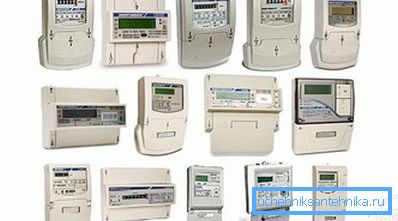

Како да изберете електричен метар

За жал, до денес, алтернативни извори на енергија не добиле таква дистрибуција онака како што би сакале. Ова се должи на високата цена на одделните модули и на трошоците за одржување. Поради оваа причина, населението троши енергија од централната мрежа, а сметководството е направено со помош на електрични броила. Во овој поглед, потребно е да се знае како да се избере електричен метар.

Ги утврди потребните параметри

Пред да започнете со изборот на една од постоечките опции за електричен метар за стан или куќа, треба да ги знаете параметрите на мрежата, која е вклучена во проектот или е веќе спроведена во станбена површина. Видете кој уред е инсталиран. Ако ова не е можно, проверете ја документацијата или контактирајте со соодветната структура.

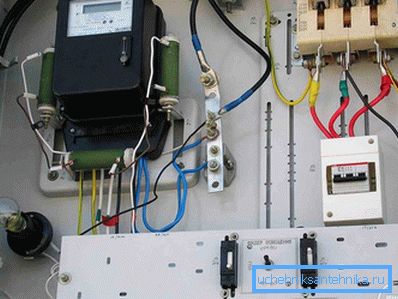

Утврди ги условите за работа

За да одлучувате за изборот на електричниот мерач, мора да одговорите на следниве прашања:

  • Каде ќе се монтира уредот за мерење: во затворени простории или на отворено?
  • Кое е приближното максимално оптоварување?
  • Дали планирате да ги поврзете потрошувачите со висок напон во иднина?
  • Која струја е потребна за удобно истовремено работење на повеќето уреди?
  • Колку фази ќе бидат изневерени?
  • Која класа на прецизност е препорачлива во специфични околности?
  • Дали планирате расчленување на потрошувачката по тарифи?
  • Кои се температурните услови на работа?
  • Дали ќе има потрошувачи со еднофазен или само трофазен потрошувач?
  • Треба да има дополнителни функции во уредот?

Некои елементи може да се обележат веднаш. Другите ќе треба да разгледаат дополнителни информации, кои ќе бидат дадени подолу.

Што да одбереш

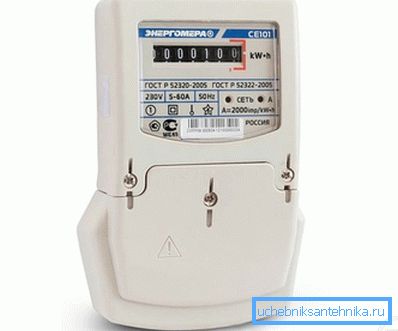

Единечна тарифа за една тарифа

Сите уреди за мерење на електрична енергија се поделени во две големи групи:

  • Една фаза. Обезбедени проекти за приватна куќа или стан. Благодарение на нив, можно е непречено функционирање на конвенционалните апарати за домаќинство. Трифазните мотори потоа ќе се стартуваат преку кондензатор.
  • Три фаза. Исто така може да се инсталира во некои станбени станови и куќи. Обично се доставува дополнителна пријава со оправдување за потребата од дополнителна фаза. Незаменливо е кога греењето на целата површина се врши на сметка на електричен котел. Повеќето од нив се присутни во различни производствени капацитети. За возврат, оваа опција има два подвида: три жица и четири жица. Првите се применуваат кога се планираат само трофазни потрошувачи. Вторите доаѓаат со нула, што значи дека со правилно поврзување и поврзување лесно можете да ги користите конвенционалните 220 V единици.

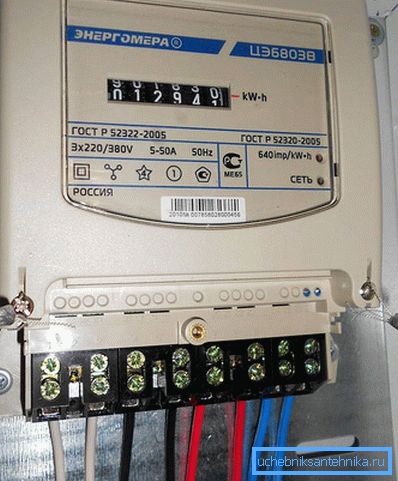

Три фаза

Во зависност од методот на поврзување со централната мрежа, се разликуваат овие типови трифазни метри:

  • Трифазен директно метар
    Директен проток. Нема дополнителни модули на патот кон уредот. Жиците едноставно се вметнуваат во терминалите, според означувањето и планираните жици. Производите од овој тип се користат во случај на вкупен товар кој нема да надмине 50 kW, а струјата е 100 A. Но, ако присуството на трофазни потрошувачи е минимално или ако се вклучени ретко, тогаш важно е да се контролира фазната нерамнотежа. Ако бројката надминува 20%, тогаш ова може да доведе до дефект на еден од проводниците. Последицата може да биде неуспех или неможност да се започне со трифазни единици.
  • Полу-индиректно. Се предвидени за оние случаи кога пресметаната варијабилна оптовареност ќе биде во граници над 60 kW. Главната линија се доставува до уредот преку специјални струјни трансформатори. За време на конверзијата постои одредена загуба, така што при плаќањето на сметката, потребно е да се умножат читањата со фактор кој е означен на конвертерите. Постојат 4 различни влезни шеми: десет жица, струен трансформатор во ѕвезда, преку тест терминален блок, со комбинирани струјни и струјни кола.
  • Индиректно. Најчесто се користи за индустриски цели. Како и претходниот поглед, тие се поврзани преку напонски трансформатори, но голем напон - 6-10 kV, како и струјни трансформатори. Во овој случај, максималното дозволено оптоварување значително се зголемува. Ова значи дека стартувањето на моторите на различни машини ќе се одвива без многу потешкотии. Имаат свои два подвида. Првиот е за трансформатори со специфична вредност на факторот на конверзија. Вториот е универзален и поддржува различни индикатори.

Трифазен метар врска

Постојат решенија кои имаат потесен фокус и се применуваат во одредени региони, локации или во зависност од претходно договорените услови. На пример, меѓу нив има:

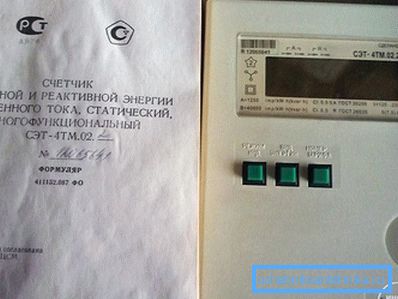

  • Мерење на активна и реактивна енергија
    Производи кои мерка активна и реактивна енергија. Енергијата што ја прима потрошувачот и е целосно трансформирана и конзумирана се смета за активна. На пример, ова се однесува на сијалици, електрични грејачи, камини, пегли итн. Во овој случај, со моќност од 2 kW, се смета дека апаратот потрошил 2 kW во одреден временски период. Ситуацијата е сосема поинаква со единиците во чија изградба има трансформатори, кондензатори и други компоненти. Суштината на нивната работа лежи во фактот дека во прво време енергијата што се испорачува делумно се складира и само тогаш се претвора во корисна работа. На пример, за да го стартувате моторот, неопходно е да се зачува пулсот во кондензатор, кој потоа го пренесува на намотките. Ова исто така важи и за обичните електрични апарати за домаќинство. Моќта од 1000 W може да се индицира на вежба, но всушност ќе потроши 1700 W. Со цел да се одреди точната бројка, обично е означен коефициентот ?, во кој одредената моќност треба да се подели. Може да биде во опсег од 0,5 до 0,9. Колку е повисока, толку е помала загуба на реактивна енергија. Бројачи кои земаат предвид два вида потрошувачка најчесто се инсталираат во индустриските капацитети, каде што има голем број на високо-енергетски опрема. Во овој случај, компанијата добива екстракт со две цифри. Во одредени случаи, можно е да се компензираат загубите со посебен модул. За просечниот човек, потрошувачката на реактивна енергија не се зема предвид.
  • Со припејд стапки. Во крајна линија е дека испораката на таква количина на медиум што е платена е достапна. За да се пренесат податоците на самиот уред, се користат пластични картички или iButton keychains. Во овој случај, можете да платите без чекање во ред или чекање. Недостаток на ова решение е да се оневозможи дури и едно плаќање во случај на задоцнување.
  • Со максимална граница на оптоварување. Во овој случај, во самиот уред, се спроведува кола за контрола на моќноста или е вграден ограничувач. Во првата варијанта, кога ќе се надмине декларираната вредност, сигналот се испраќа до уредот што го исклучува, што патува. Во втората - силата на самиот погон произведува кршење на синџирот. Инсталирањето на такви производи се повеќе се бара во развојот на индивидуалниот план. Ова се должи на желбата да се рационализира и да се направи унифицирана потрошувачка во една област. Во некои случаи, ова може да создаде проблем, на пример, ако сакате, покрај гасот, можете да ја загреете просторијата со електрични апарати. Бидејќи таквото оптоварување не беше предвидено, ќе се случи трајно исклучување. Пред да инсталирате таква единица, неопходно е да се договорите за сите нијанси на максималната достапна моќност.

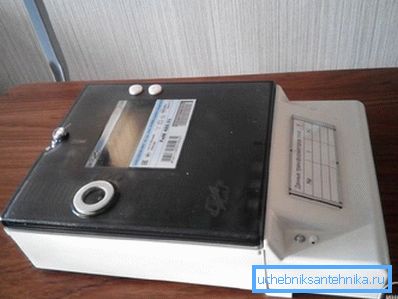

  • Со далечински пренос на податоци
    Со безжичен пренос на податоци или телеметрија. Во овој случај, уредот може да содржи GSM безжичен модул или специјална порта за читање. Во првиот случај, сведочењето се испраќа до услугата, дури и без користење на контролорот. Во втората, ништо не треба да се пишува, доволно е да се прочитаат податоците со посебен уред. За крајниот корисник, ова речиси нема никаква разлика, освен кога некој сака да го измами бројачот и сигналот за прекршување може веднаш да се пренесе.

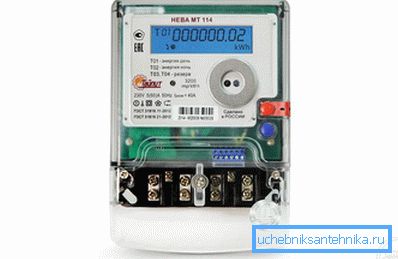

  • Еднофазен мултитариф
    Единечна тарифа и мулти тарифа. Првите се користат во секој стан. Но, второто е многу профитабилно решение за оние кои можат да го пренесат главниот период на уреди со висока моќност во ноќно време. Суштината на идејата е како што следува: од 07:00 до 23:00, сметководството се базира на една цена, а веќе од 23 на друга. Понекогаш разликата достигнува 2 или повеќе пати. Во некои земји, со цел да се поттикнат жителите да инсталираат такви уреди, во текот на ноќта електричната енергија се ослободува бесплатно.
  • Со можност за продажба на електрична енергија. Во извесна смисла, новина, но активно се користи во фармите, каде што има систем за претворање на сончевата енергија или топлина во електрична енергија. Кога активно се користи електрична енергија во облачен ден, недостасуваниот дел се набавува од добавувачот. Но, кога се создава премногу, тогаш се дава на мрежата и ова се прикажува на сведочењето. Под идеални услови, можете да одите на нула, па дури и на плус.

Со припејд стапки

Одредени ознаки обично се применуваат на метри. За да биде полесно да се разбере, даваме опис на основните вредности. На пример, буквата P значи дека е уред за реактивна енергија, L - активен, O - еднофазен, Y - универзален. Слики 3, 4 - бројот на жици во врска. Дополнителни бонуси во уредот може да бидат позадинско осветлување на екранот, кое ви овозможува да ги читате во темни простории. Во други, изградена е мала батерија која ви овозможува да прикажувате вредности дури и во отсуство на електрична енергија.

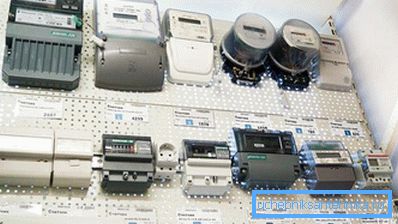

Опсег на шалтери

Принцип на работа

До одредена точка, најчести се електромеханички или индуктивни уреди. Ова се единиците во кои има ротирачки диск. Принципот на неговата работа се заснова на однесувањето на телото во индуктивното поле. Вториот се формира поради присуството на два калеми. Еден од нив е поврзан паралелно - напон калем, а другиот во серија - тековната серпентина. Помеѓу нив почнуваат да течат магнетни пречки, кои минуваат низ дискот и предизвикуваат тоа да се ротира. Тој, пак, ги поставува цилиндрите со броеви, кои ја претставуваат конечната вредност на потрошувачката. Колку е поголемо оптоварувањето, толку е посилен ефектот на интерференција, толку побрзо ќе се ротира плочата. За да се случат сите процеси на овој начин, потребна е фазна смена од 90 °.

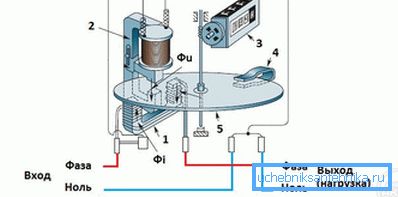

Шема за операција на индукција

Предностите на овие уреди се:

  • Висока сигурност. Дури и во случај на кратки кола, тие можат да продолжат да работат по отстранувањето на сите последици.
  • Долг работен век. Одбројувањето почнува со 15 години и повеќе. Некои единици не се заменети за 30 или повеќе години.
  • Нема потреба за дополнителна конфигурација. Сè што е потребно е да се направат соодветни жици.
  • Категоријата на цени е пониска во споредба со електронските.
  • Прилагодливост на мрежи со низок квалитет.

Недостатоците се:

  • Намалена точност со намалена потрошувачка. Ова се должи на намалувањето на електромагнетното поле.
  • Мала класа точност. Не ја надминува вредноста на 2 единици.
  • Неуспехот да се следи со остра промена во оптоварувачките струи.
  • Леснотија на имплементација на шемата за отповикување електрична енергија или запирање на дискот.
  • Висока стапка на домашна потрошувачка. Односно самиот метар може делумно да влијае на износот во потврдата за електрична енергија.
  • Потребата да се користат два различни уреди за пресметка на активна и реактивна електрична енергија.
  • Релативно големи димензии.

Принципот на работа на електронскиот метар останува ист, но компонентите се малку променети. Наместо намотки, се користат два сензори: напон и струја. Откако ќе го добијат сигналот, го пренесуваат до конверторот. Неговата задача е да го смени сигналот на дигитално и да го испрати на микропроцесорот. По анализата, податоците се прикажуваат на вграден екран или друг уред.

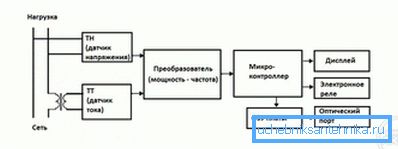

Шемата на електронскиот метар

Предностите на ова решение се:

  • Компактни димензии во споредба со уредите за индукција.
  • Недостаток на механички делови што најмногу се изложени на абење.
  • Висока оценка точност.
  • Способност да се користи единствен производ за броење енергија во различни насоки.
  • Минималната грешка.
  • Способност за далечинско испраќање на читања.
  • Предноста на пресметување на загубите во одредена област.

Постојат некои недостатоци:

  • Нестабилност на силни капки во мрежата и ефектите од гром.
  • Висока цена. Особено кога станува збор за мултитариф уреди.
  • Потешкотии во вршењето на ремонтни работи.
  • Чувствителност на ненадејни промени во температурата.
  • Комплексноста на одредување на елементот во чипот, кој не успеа.

Во некои места, овластените организации ќе ги заменат инструментите. Ова може да се случи и на сметка на потрошувачот, и бесплатно. Важно е да се разјасни оваа нијанса пред инсталацијата.

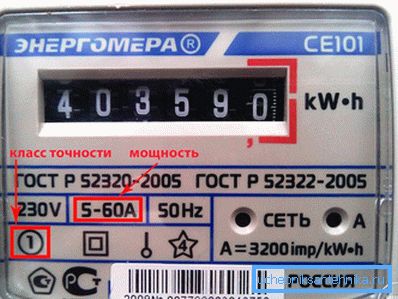

Класа на точност

Класа на точност

Класата на точност ја покажува точноста на уредот. Колку е поголем бројот, толку е поголем дефектот. Обично тоа оди во полза на потрошувачот. Затоа, во случај кога постои слобода на избор, тие се обидуваат да останат на поповолно решение. Севкупно, во Русија и во некои други земји се разликуваат следните количини:

  • 5.0;
  • 2.0;
  • 1.0;
  • 0.5;
  • 0.2.

Често може да недостасува децималниот дел. Исто така, во некои ситуации, буквата S се додава, таа сигнализира од каков материјал се прават намотките. Најголемо отстапување е обично во индукциски единици, така што жителите на куќите не сакаат да ги заменат со современи електронски.

Некој сѐ уште се обидува да го измами мерниот уред, да го спречи, или да вложи напори за одморање на читањата. Но најчесто таквите трикови не минуваат без последици. Секогаш е лесно да се следат изгорените контакти. Се заканува со значителна парична казна.

Видови на инсталација

Во помалку случаи, инсталацијата на мерачот е дозволена во станот или куќата. Почесто тие се носат до слетувањето или до предниот ѕид на куќата. Ова е направено со цел да се комплицира задачата на корисникот да направи какви било модификации. Постојат два главни начини на инсталација:

  • на DIN шина;
  • на специјален штанд.

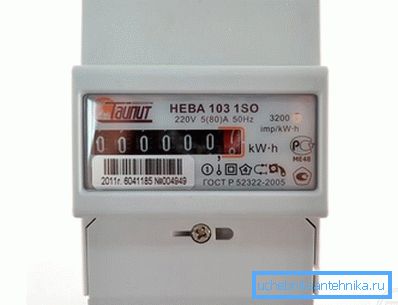

Со далечински управувач

Во првиот случај, има предност да се комбинира самата единица и разводната табла. На задната страна има специјален жлеб кој точно се совпаѓа со големината на металната плоча. Втората опција е и се уште се користи во приватни домови и станови. Во исто време, автоматски прекинувач или приклучоци се исто така инсталирани на таблата за заштита од преоптовареност и кратки кола.

Со цел да се спречат проблеми со влезот на влага кога се инсталира на улица, се користи посебна запечатена кутија. Обично е изработена од пластика што е отпорна на УВ светлина. Важно е дека прозорецот за гледање е покриен со стакло, а не со полимерни лепенки. Во вториот случај, станува снежно со текот на времето и треба да се елиминира за да се читаат. Дупки за коли, исто така, треба да се затворени со посебни гумени влошки. Димензиите и параметрите на кутиите за еднофазни и трифазни решенија се различни.

Бидете сигурни дека ќе бидете сигурни дека пломбата е инсталирана на негово место. Ако случајно е оштетен или прекинат, веднаш треба да го известите контролорот. Без да го направите ова навремено, ќе биде тешко да се ослободите од мала казна.

Пресметка на вкупната моќност и струја

Избор на електрична енергија

Спроведувањето на овие пресметки е корисно не само за правилен избор на мерач, туку и за купување на жици со потребниот напречен пресек, кој ќе го спречи оштетувањето на целиот систем. За да го остварите ова, треба да направите:

  • Земете чист лист хартија.
  • Наведете ги сите уреди што ќе се напојуваат од мрежата.
  • До секоја од нив е неопходно да се преработи нејзината потрошувачка на енергија.
  • На крајот, вредностите се сумираат и се прикажува вкупниот износ.

Но, вреди да се запамети дека не сите од нив ќе работат во исто време. Затоа, треба да направите распакување на она што ќе биде вклучено најчесто. Сумирајќи ја нивната потрошувачка, ќе биде можно да се утврди дали има доволно автоматски со препорачаната вредност на струјата. Ако се открие дека ова не е случај, тогаш се доставува соодветна апликација со барање за зголемување на прагот.

Постои мислење дека уредот треба да се купи со максимална "свежина". Дел од овој совет е оправдан. Но, вреди да се запамети дека главната не е датумот на издавање, туку датумот на последната калибрација. За означување, соодветната ознака е направена во пасошот, како и на печатот.

Откако ќе ја прочитате статијата, можете да се вратите на прашањата кои се на почетокот и да ги пополните недостасуваат празни места. Со оглед на сите совети можете да изберете точно што ви одговара лично.

Видео

Во ова кратко видео, експертот ќе го сподели своето мислење за изборот на шалтер:
