Како да инсталирате термички реле за греење со свои раце:

03-09-2018
Греење

Оваа статија е за методите на автоматско прилагодување на електричното греење. Треба да се запознаеме со типовите на термостати кои ги нуди модерниот пазар и да научиме како да ги поврземе правилно со товарот и каде да го поставите сензорот за температура. Па, да почнеме.

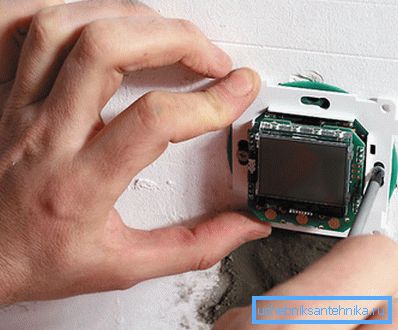

Инсталирајте термички прекинувач.

Зошто ти е потребно

Главниот мотив е сосема разбирлив: заштеда на електрична енергија. Тоа е најскапиот извор на топлинска енергија; електричните грејачи се користат само кога не е можно да се користат главни гасови, пелети, јаглен или огревно дрво.

Извор на топлина Цена киловат-час на топлинска енергија, рубли
Главен гас 0.7
Огревно дрво 1.1
Јаглен 1,3
Пелети 1.4
Течен гас (резервоар за гас) 1.8
Течен гас (цилиндри) 2.8
Дизел гориво 3.2
Електрична енергија 3.6

Патем: користењето на ноќните тарифи може да ги намали трошоците за греење со електрична енергија за 20-30%.

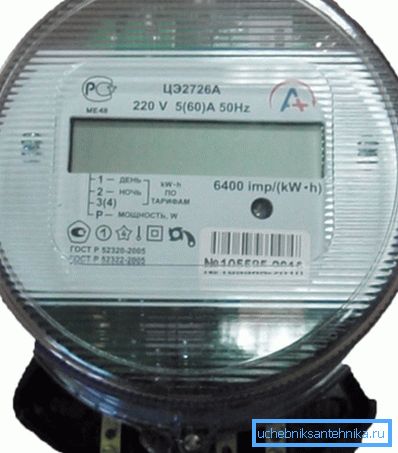

Два тарифни електрични мерачи.

Во прилог на заштедите, не заборавајте за практично користење на електричното греење. Кога работат со постојана моќ на топли денови, жителите на куќа или стан ќе мора да страдаат од топлина или (со отворен прозорец) нацрти. Рачно прилагодување, од очигледни причини, ќе има значителна инерција: поттик за намалување на степенот на греење се случува само откако температурата отстапува од удобноста од 4-5 степени.

Термостатското реле ви овозможува да ја одржите оптималната температура во просторијата со точност од 1-2 степени.

Избор на термостати

Сите термостати за загревање може да се поделат во три главни категории.

Електромеханички

Поточно, само овој тип на регулатор може да се нарече реле: електромеханички уред кој физички ги отвора контактите, всушност се користи за управување со енергија. Листата на функции на електромеханички термички прекинувачи е минимална.

Тие можат:

  1. Вклучување и исклучување. За таа цел, обично се користи посебен механички прекинувач.
  2. Поставете ја температурата со помош на тркало со вредности испечатени на неа или случај.. Типичниот температурен опсег е од +5 до +40. Јасно е дека колку е повисока температурата, толку е поголема потрошувачката на топлина.

Да се ​​разјасни: потрошувачката на електрична енергија за одржување на температурата се определува, се разбира, не по својата апсолутна вредност, туку од температурната делта со улицата. Трошоците за одржување + 30C во куќата на +15 на улица и +5 за улица -10 ќе бидат исти.

  1. Автоматски одржувајте ја саканата температура, фокусирајќи се на индикациите за надворешна термоспојка.

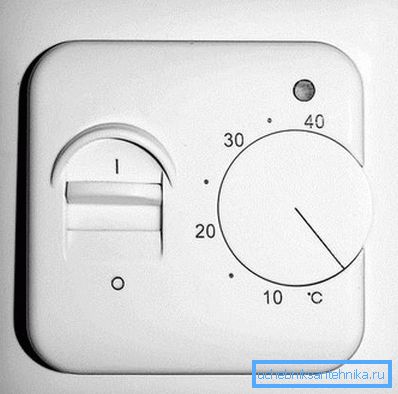

Електромеханички термостат.

Дигитален

Функционалноста на дигиталните термостати е идентична со претходниот тип.

Само три разлики:

  1. Наместо броевите отпечатени на рачниот регулатор, се користи екран со течни кристали.
  2. Исклучувањето на греењето не е доделено на постојано кликачко реле, туку на транзистор без шумови.
  3. За да ја поставите работната температура, користете нумеричка тастатура.

Постои мислење дека дигиталните термостати се попрецизни од механичките. Ова е само делумно точно: благодарение на дигиталниот дисплеј на нив, полесно е да се постави саканата температура. Сепак, колку точно се одржува зависи од калибрацијата на уредот за одреден термички сензор и не е поврзана со типот на регулаторот.

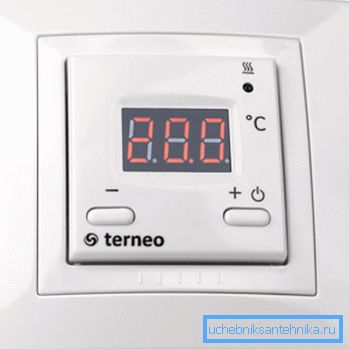

Уредот со дигитален дисплеј и управување со енергијата со транзистори.

Програмирано

Уште една функција е додадена на дигиталното прилагодување: способност за поставување на дневниот и неделниот распоред за работа. На пример, за време на викендите, вашиот дом може да се одржува на + 20C во текот на денот и +16 ноќе; во текот на истото работно време, празен стан само ќе се загрее до + 8C.

Се чини дека изборот е очигледен: програмабилниот контролер е јасно поповолен од другите термички прекинувачи. Сепак, вреди да се земат предвид трошоците на самите уреди:

Тип Ценовен опсег, рубли
Електромеханички 800-1300
Дигитален 1200 - 1600
Програмирано 3500-6000

Ако во суровата клима поекономично средство се исплати доволно брзо, а потоа со месечна потрошувачка на топлина со електричното греење за неколку стотици киловат-часови, периодот на враќање ќе се зголеми на десетина или две години.

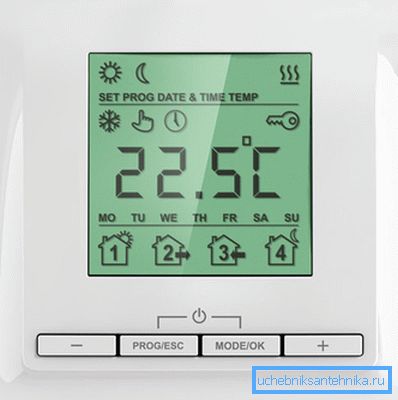

Програмиран термички прекинувач.

Компатибилни уреди

Какви извори на топлина можете да ги поврзете со термостатот? Во принцип, на сите уреди за директно загревање без сопствени дигитални контролери. Сите електронски контролни кола не одговараат правилно на постојани прекини на струја со надворешен термостат.

Во списокот:

  • Кабелско и филмско подно греење. Ова е најекономичен тип на електрично греење: поради оптималната распределба на температурата во обемот на загреаната просторија, може да ги намали трошоците во споредба со конвективното греење за 30-50 проценти.
  • Електроконвектори.
  • Нафта радијатори.
  • Регистрира со вградени грејачи.

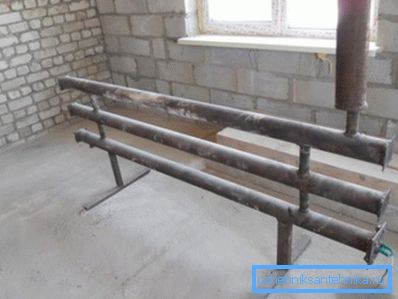

Во фото-домашниот регистер со вграден тубуларен грејач.

Само еден ограничувачки фактор е електричната енергија што ја троши уредот. Типичното термичко реле има ограничување од 3.600 вати, што одговара на површината на мала соба. Со поголема потрошувачка се користат неколку независни уреди за греење, од кои секоја се снабдува со сопствен термостат.

Собрание

Сите продадени термостати подразбираат скриена инсталација во разводна кутија. Во бетон или ѕид од тули, дупката за неа е избрана со круна од 65 мм; кутијата е запечатена со цемент или гипсен малтер. Со drywall се користат посебни кутии, стегање на листот од двете страни.

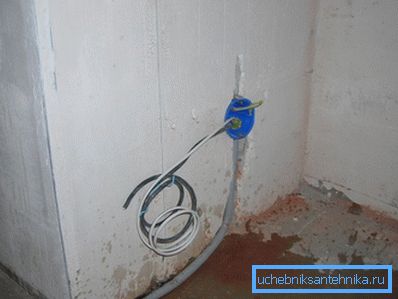

Кутија во малтерисани ѕидови од тули.

Дали е можно отворено да го монтирате термостатот?

Да, но со неколку резерви.

  1. Ќе ви биде потребна специјална кутија за адаптер, која е прицврстена на ѕидот со обична завртка со штипки.
  2. Подобро е да ги отстраните жиците за сензорот за напојување и температурата во кабелскиот канал.

Важна точка: во зградите изработени од запаливи материјали, инструкциите за заштита од пожари пропишуваат дека високонапонските жици се инсталираат во челични цевки.

Стандардна висина на инсталацијата на термостатот е иста како и за прекинувачите, 90 cm од нивото на подот.

Поврзување

Лесно е да се поврзат регулаторите со свои раце - доволно е само внимателно да го проучат етикетирањето на наодите.

Наједноставната шема е поврзувањето на грејниот уред.

Доколку е потребно, два грејни тела можат да се поврзат паралелно со еден пар на терминали - ако само нивната вкупна моќност не ги надминува можностите на термичкото реле.

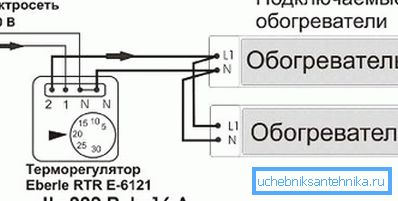

Паралелно поврзување на грејачи.

Термички сензор

Каде се поставува температурниот сензор?

Тоа зависи првенствено од типот на грејниот елемент.

  1. Во случај на кабел загреан под, се поставува во естрих во внатрешноста на ПВЦ цевката, што овозможува заменување на сензорот кога тој не успее.
  2. Со филмски топол кат термички сензор се вклопува во подлогата под филмот. Бидејќи и самиот сензор и жицата за поврзување, обично имаат прилично импресивен пресек, тие ќе треба да изберат ритам за нив.
  3. Со различни високотемпературни грејни елементи - конвектори, регистри со греење, итн. - сензорот е монтиран на ѕид и маскиран со лиење, полица или на кој било друг начин.

Се разбира, при изборот на место за термоспој, не треба да заборавиш на здравиот разум.

  • Декоративната рамка не смее да се меша во слободната циркулација на воздухот во близина на сензорот за температура.
  • Се наоѓа надвор од директна сончева светлина и нацрти.
  • Не треба да го инсталирате сензорот во нагорен проток на топол воздух од уредот за загревање. Во овој случај, неговото сведочење ќе биде далеку од просечната температура во собата.
  • Подобро е да ја поставите висината на сензорот од подот во опсег од 90-120 см. Тогаш неговите вредности ќе одговараат на вашата субјективна перцепција: +20 на ниво на подот може да резултира со +28 во висина на човечкиот раст.

Патем: многу програмабилни термички прекинувачи се испорачуваат со сопствени температурни сензори.

Заклучок

Се надеваме дека препораките презентирани на читателот ќе му бидат корисни при инсталирање на сопственото електрично греење. Како и обично, прикаченото видео содржи дополнителни тематски материјали. Успеси!
