Како да инсталирате двофлуен систем за греење
Најчесто користен систем за греење е вода. Со помош, повеќе од 67% од сите објекти во нашата земја се загреваат. Таа има неколку варијанти, меѓу кои најпопуларните се две цевки. Денес ние самите си поставуваме задача да кажуваме што претставува двостепениот систем за греење со природна циркулација и со механички еден, така што ќе добиете колку што е можно повеќе информации за тоа.
Кој е принципот на работа
Во овој случај, нема да има изненадувања, системот е затворена јамка преку која загреваната течност за ладење циркулира од грејачот до радијаторите. Истиот принцип е забележан во сите други структури каде што водата се користи за загревање.
Единствената разлика е употребата на две гранки на гасовод истовремено:
- првиот транспортира и дистрибуира топла течност за ладење;
- втората ја отстранува оладената течност од радијаторите и ја враќа во котелот.
Предност
Алтернативна опција е поевтина и поедноставна конструкција со една цевка, но, поради очигледните предности на дво цевката, таа губи популарност. Да ги разгледаме подетално:
| Температура |
|
| Притисок | Губење на притисокот се намалува, ова ви овозможува да инсталирате помалку моќна и економски одржлива циркулациона пумпа. |
| Инсталација | Упатството дозволува инсталирање на системот во еднокатна или повеќекатна зграда, како и во станбени згради. |
| Поправка | Исклучените вентили на цевките за снабдување овозможуваат поправка на делови и елементи на системот без да го запираат. |
Од недостатоците, обично се забележува двојна должина на гасоводот, со што се зголемуваат финансиските трошоци во споредба со опцијата со едно цевка. Иако во овој случај не може да се смета за негативен имот, бидејќи цевките се користат со мал дијаметар, димензиите на сврзувачите, вентилите, приклучоците и приклучоците исто така се мали.
Всушност, вкупните трошоци само малку ги надминуваат трошоците за едно-цевководниот систем за греење. Во исто време, ќе добиете многу повеќе бенефиции.
Видови
Системите за греење главно се делат на отворени и затворени.
Главниот критериум за оваа поделба е типот на експанзионниот резервоар кој се користи во дизајнот.

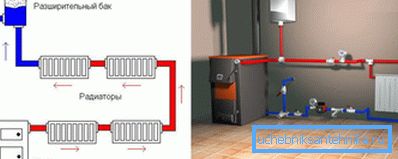

- Во отворената верзија се става на највисокиот дел од колото, од каде што течноста за ладење може да испари слободно. Во овој случај, внатрешниот притисок на системот ќе биде релативно низок.

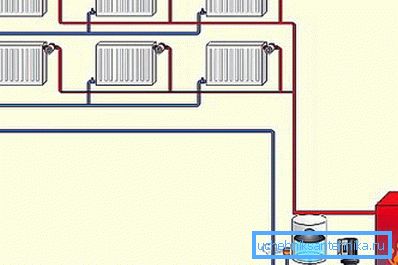

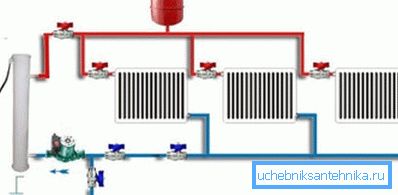

- Затворената стандардна двојна цевка е опремена со мембрански експанзивен резервоар, овозможувајќи течност да циркулира околу колото под присилен притисок. Бидејќи испарувањето е отсутно, тоа овозможува користење на повеќе практични решенија, во форма на гликоли, како течноста за ладење покрај водата. Затворените системи се сметаат за најсигурни и еколошки.
Во зависност од локацијата на цевководи кои ги поврзуваат сите елементи на структурата, можеме да разликуваме:

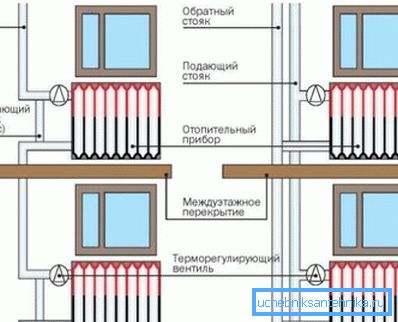

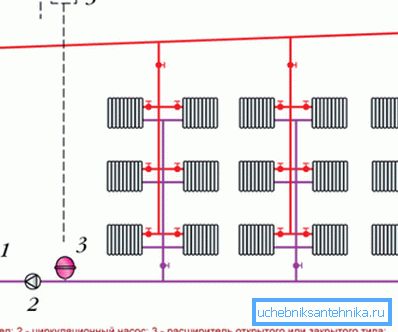

- Вертикален систем за греење со две цевки кога батериите се поврзани со вертикален столб. Примени го во мулти-спрата згради, давајќи можност да се закачите на тоа секој кат одделно. Главната предност на дизајнот е отсуството на воздушни приклучоци кога се користи. Цената на аранжманот ќе биде повисока од другите опции.

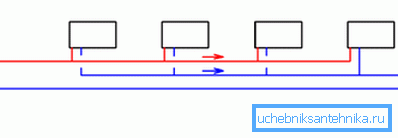

- Хоризонталниот систем за греење со две цевки обично се користи во еднокатни згради со голема површина. Поврзувањето на грејачи се изведува на хоризонтален гасовод. Акумулираниот воздух се испушта со користење на кран Маеевски.
Совет: Во овој случај, подигнете ги подигнувачите подобро на слетувањето или во коридорот.
Распоред
Применуваат два основни дизајни:

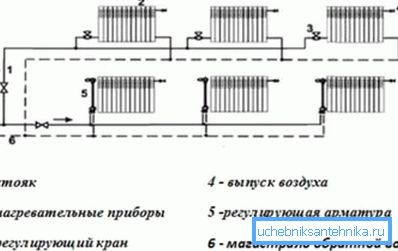

- На дното, кога гасоводот што доаѓа од котелот е поставен во долниот дел од зградата, на пример, во подземен простор, подот или подрумот. Обратната положба е уште помала и за да се добие нормална циркулација на течноста за ладење, котелот се поставува пониско, така што сите радијатори се поставени над него.
Совет: не заборавајте да ја вклучите воздушната линија во колото, поставувајќи ја на врвот. Со помош, вишокот воздух ќе биде отстранет од мрежата.
- Горниот, кога дистрибутивниот автопат поминува низ горниот дел од структурата, а експанзиониот резервоар е монтиран на највисоката точка на колото. Обично поминува гасоводот низ изолираниот сведување, што е неприфатливо за објекти со рамен покрив.
Совет: две опции за жици можат да се користат и за хоризонтални и вертикални системи за греење.
Хидраулична пресметка
Тоа мора да се направи пред почетокот на работата за поставување на грејните конструкции, бидејќи за секоја структура ќе биде индивидуално. Хидрауличната пресметка на хоризонталниот двофлуен систем за греење, како и вертикалната, обично се изведува според прелиминарната шема "нацрт", која ги вклучува сите елементи.
За време на пресметките е идентификуван најоптоварениот прстен на гасоводот, кој треба да се земе како предмет кој се пресметува и се дели на условни делови.
Како резултат на тоа, сопственикот на куќи ќе добие:
- вредноста на можното губење на притисокот во колото;
- најоптимален дијаметар на цевководи;
- површината на радијаторите неопходни за греење, од која е можно да се добијат повеќе грејни тела.
Хидрауличната пресметка на двополниот хоризонтален систем за греење се изведува со користење на неколку техники.
Подолу кажуваме за најчестите:
- Пресметките се вршат земајќи ги предвид карактеристиките на отпорноста и спроводливоста. Благодарение на ова, можно е да се добијат вистински податоци за температурата на секој елемент од грејното коло и точниот проток на вода.
- Пресметките се вршат на специфичното губење на притисокот. Резултатот е јасна физичка слика на процесот, што ја покажува вистинската распределба на отпорноста во нафтоводот.
Хидрауличната пресметка на системот за греење со две цевки, конечно, ви овозможува да ги знаете точните параметри на температурата, како и протокот на течноста за ладење во кој било дел од колото. Ова ќе биде основа за организирање на план за греење во зградата.
Собрание
Инсталирањето на системот за греење со две цевки започнува по пресметките, изготвува точен колор и стекнување на потребната опрема.
Подолу ќе биде кажано за редоследот на неговото спроведување:
- Инсталирајте котел за греење. Најдобрата опција е мала посебна просторија, каде вентилацијата е соодветно опремена, со што ќе се отстранат производите од согорувањето. Препорачуваме да го поправите подот и ѕидовите со специјално дизајнирани огноотпорни материјали. Поставете го котелот подалеку од ѕидовите, со пригоден пристап кон одржување.
- Обезбедете ја циркулационата пумпа до гасоводот и дистрибутивниот колектор, доколку е предвидено со планот.
- Ставете го гасоводот од котелот на радијаторите. Во ѕидовите направете мали дупки, кои потоа се запечатени со цементен малтер. Приклучоците зависат од составот на цевката.
- Поврзете ги радијаторите. Колото за загревање на секоја батерија треба да се состои од две цевки - врвот еден со топла, долен со ладен носач на топлина. Инсталирајте ги радијаторите со свои раце под прозорците користејќи посебни загради.
Оптимално растојание од:
- радијатори - 100 мм;
- кат - околу 120 милиметри;
- ѕидови - 20-50 мм.
Инсталирајте ги приклучоците за контрола и портата на влезот и излезот. Топлинските сензори ќе ви помогнат лесно да ја поставите удобната температура во просторијата.
- Извршете проверка на системот по завршувањето на целата работа.
Заклучок
Од овој напис научивте како денес хоризонталниот двофлуен систем за греење, како и вертикално, се користи денес за да се создаде удобна температура во станбени и индустриски згради. Благодарение на неспорните предности, таа стана многу привлечна за потрошувачите.
Повеќе од 2/3 од домаќинствата и претпријатијата го избраа за уредување на греење. При планирањето, неопходно е да се изврши компетентна хидраулична пресметка.
Видеото во статијата ќе ви помогне да пронајдете дополнителни информации за оваа тема.
