Како да го поврзете грејниот радијатор: шеми за поврзување

Оние кои одлучија да дизајнираат и имплементираат уред за греење на домот лично, ќе мора да работат низ сите детали од процесот. И ако за специјалисти со искуство на такви дела сè изгледа едноставно, тогаш почетниците ќе имаат многу прашања, на пример, кои материјали и опрема да ги користат. Ќе зборуваме за тоа како правилно да го поврзете грејачот - батеријата.

Општи информации за системите за греење

Важно е првично да одлучите како да ги поврзете радијаторите еден со друг. На јазикот на специјалистите, неопходно е да се одлучи кој од начините на поврзување на уредите за греење да се користи.

За сите типови на системи за греење, постојат два начини за поставување на цевководи:

• Единечна цевка;
• Две цевки

Еден цевки дизајн

Системите во кои превозот на топла вода како течност за ладење се изведува на истата линија се помалку ефикасни од следните причини:

• Практично не дозволувајте да го регулирате загревањето на посебен уред;

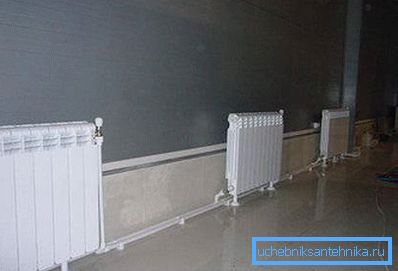

• Како што се зголемува растојанието од изворот на носачот на топлина, нејзината температура постепено се намалува, а последниот радијатор во колото може да испадна да биде едвај топол, па дури и целосно ладен;
• Во случај на итност на кој било дел од мрежата, неопходно е целосно да го исклучите греењето.

За ваша информација! Единствената предност на овој тип на жици греење цевки во споредба со две цевки - неговата ниска цена.

Ваквите системи за греење со една цевка главно се користат во високи згради со централно снабдување со топлина на потрошувачите.

Две цевки шема

Во приватниот сектор, за создавање на автономни системи за греење на еден потрошувач, најчесто се користи двопечна цевка за радијатори:

• Една од цевките кои ја снабдуваат течноста за ладење со уредот;
• Другата е за враќање движење до извор на топлина греење медиум (котел).

Сите батерии во системот се поврзани паралелно, така што двете линии се целосно одвоени и се поврзани само на крајниот радијатор.

Шемата за поврзување со две цевки има следниве предности:

• Способноста да се контролира загревањето на секој уред во колото, со што се обезбедува создавање на најудобни услови во различни простории;
• Без оглед на растојанието помеѓу котелот и батеријата, секој од уредите загрева подеднакво;
• Ако е потребен поправка или замена на кој било дел од системот, нејзиното целосно исклучување не е потребно.

Сега ќе разговараме за правилно поврзување на радијатор за греење со свои раце.

Видови цевки за поврзување со батерии

Но, прво, размислете како најдобро да го поврзете грејниот радијатор со цевките за снабдување и враќање.

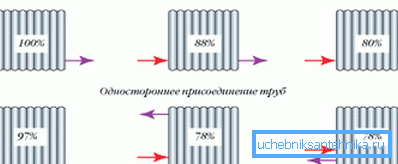

Постојат три типа на радијаторски цевки:

1. Латерално. Со овој метод, цевките се поврзани на едната страна од радијаторот:
2. Нахраната на врвот на уредот;
3. Обратно на дното.

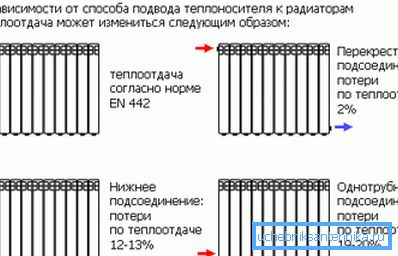

Обрни внимание! Странична врска е најчест и најефикасен тип на поврзување на радијатори и главни цевки. Сепак, неговата ефикасност се намалува кога се поврзува со мрежа на уреди со голем број на делови.

1. Дијагонала. Овој тип на вртење е најсоодветен за поврзување на многу широки батерии (со голем број делови). Овој метод вклучува eyeliner:
2. Наводната цевка на врвот на радијаторот, од една страна;
3. Врати гасоводот во најниската точка на другата страна на уредот;

Обрни внимание! Дијагоналната врска овозможува подеднаква распределба на течноста за ладење низ уредот. Со превртена дијагонална врска (проток одоздола, се врати од врвот), ефикасноста на системот за греење ќе се намали за 10%.

1. Долу. Овој метод за поврзување на радијаторите со грејната мрежа е помалку ефикасен (10% понизок отколку со страничниот дел). Затоа, се користи само за подземни (скриени) инсталации на грејни цевководи.

Поставување на уреди за греење

Од голема важност е не само како да ги поврзете радијаторите едни на други, туку и нивната точна локација во однос на градежните објекти. Традиционално, радијаторите се поставуваат по ѕидовите на просториите и локално под прозорците со цел да се намали пенетрацијата на студениот воздух на најранливите места.

Во СНиП постои јасна инструкција за поставување на термичка опрема:

• Јазот меѓу подот и дното на батеријата не треба да биде помал од 120 mm. Ако растојанието од уредот до подот се намалува, распределбата на топлинскиот флукс ќе биде нееднаква;
• Растојанието од задната површина до ѕидот, на кое е монтиран радијаторот, мора да биде од 30 до 50 mm, инаку ќе се наруши преносот на топлина;
• Јазот од горниот раб на грејачот до прозорецот се одржува во опсег од 100-120 mm (не помалку). Инаку, може да биде тешко да се движат термички маси, што ќе го ослабне загревањето на просторијата.

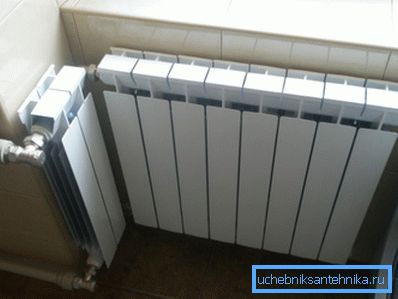

Биметални уреди за греење

За да разберете како да ги поврзете биметалличните радијатори, треба да знаете дека речиси сите се вклопуваат во било каква врска:

• Тие имаат четири точки на можна врска - две горливи и две долна;
• Опремен со приклучоци и кран Маеевски, преку кој е можно да се ослободи воздухот што се собира во системот за греење;

Дијагоналната врска се смета за најефикасна за биметалличните батерии, особено кога станува збор за голем број делови во уредот. Иако многу широки батерии, опремени со десет или повеќе делови, се несакани за употреба.

Совет! Подобро е да размислите за тоа како правилно да поврзете два радијатори за растојание од 7 до 8 парчиња наместо еден апарат од 14 или 16 секции. Тоа ќе биде многу полесно да се инсталира и полесно да се чисти.

Друго прашање - како да се поврзат делови од биметалличен радијатор може да се случи при преуредување на деловите на грејачот во различни ситуации:

• Во процесот на создавање на нови мрежи за греење;
• Доколку е потребно, заменете го неуспешниот радијатор со нов - биметален;
• Во случај на загревање, може да ја зголемите батеријата со додавање дополнителни делови.

Алуминиумски батерии

Интересно Во голема мера, треба да се забележи дека дијагоналната врска е одлична опција за било кој тип батерии. Вие не знаете како да поврзете алуминиумски радијатори едни со други, поврзете се дијагонално, нема да изгубите!

За грејните мрежи од затворен тип во приватни домови препорачливо е да се инсталираат алуминиумски батерии, бидејќи тука е полесно да се обезбеди правилна обработка на вода пред да се пополни системот. И нивната цена е многу пониска од онаа на биметални уреди.

Се разбира, мора да се обидете, пред да ги поврзете деловите од алуминиумскиот радијатор за да се регрупирате.

Совет! Не брзајте да ја отстраните фабричката амбалажа (филм) од инсталираните грејачи до крајот на завршувањето на работата во собата. Ова ќе го заштити капакот на радијаторот од оштетување и контаминација.

Заклучок

Самиот тек на работа не зазема многу време, не ви е потребна посебна вештина или скапа опрема, можете да ги купите сите потребни алатки во која било продавница за хардвер. И не заборавајте, врската ќе ви служи долго време и без проблеми, само ако користевте висококвалитетни материјали во вашата работа и ги следевте сите правила за инсталирање на системот за греење.

Во презентираното видео во оваа статија ќе најдете дополнителни информации за оваа тема.
