Изработуваме котел за греење со свои раце

Се разбира, изградбата на котел со свои раце е од интерес за многу сопственици на приватни куќи, бидејќи тоа е ефикасен начин да се заштедат сопствените пари, плус моралното задоволство што некое лице добива кога прави нешто самостојно. И не е секогаш можно да се купи фабричка единица поради високата цена, бидејќи цените на таквите производи не се вклопуваат во платите на просечниот жител на Русија.

Ние сега ќе дознаам како да направите таков грејач со циркулатор на топлина и да го видите придружниот видео клип.

Ние правиме се што е самите

Општ преглед

• Во голема мера, дизајнот на котлите за греење може да биде многу различен од нивните колеги, бидејќи ги зема предвид не само моќноста и видот на горивото на единицата, туку и нејзините индивидуални карактеристики.
• Прво на сите, тоа се однесува на дизајнот на разменувачот на топлина, кој може да биде од меѓусебно поврзани цевки, како и цевки и контејнери изработени од челичен лим, но во исто време ја вршат истата функција и со иста моќ.
• Се разбира, за да направите таков јазол сами, потребен ви е некое искуство и, бидејќи само искусен заварувач може да готви котел за греење (разменувач на топлина), тогаш, немајќи професионални вештини во оваа индустрија, подобро е да се покани специјалист. Имајте на ум дека овде е потребен слој со многу висок квалитет, бидејќи резервоарот ќе содржи вода што може да се впие во јазот, чија големина е помала од микрон.
• Ако знаете како да работите со мелница (аголна мелница), со црево за греење на котелот пред вашите очи, самостојно можете да ги подготвите деловите за разменување на топлина, а вие може да му ја доверите работата на заварување на професионалец. Но, многу е важно прецизно да се набљудуваат димензиите и пропорциите, во спротивно работата на заварувањето ќе биде едноставно невозможна поради недоследноста во големината.
• Исто така, тука ви се потребни вештините на шпоретот или барем ѕидар - треба да изградите цигла и според одредени правила, бидејќи секој цртеж на грејниот котел има свои карактеристики поради нивната различна големина.

Забелешка Ние ќе погледнеме неколку дизајни што можете да ги направите или самостојно или со помош на професионален заварувач.

Опција број 1

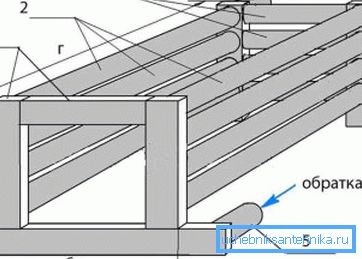

Во шупливи профили што треба да се користат за вертикални рамки. Исечете кружни дупки соодветни на дијаметарот на цевката за парење - ова се прави или со електричен заварување или со машина за гас. Ова се изведува од двете страни и во исто време, со секоја од нив, на страната на профилот од 60 мм, сече четири дупки со дијаметар од 50 mm и четири 40 mm во рамнината од 40 mm.

Исто така, во долниот дел од конструкцијата се отсекува кружна дупка со дијаметар од 50 mm, од дното за враќање (изладена вода) и од спротивната дупка на спротивната страна од врвот за снабдување на топол носач на топлина.

Забелешка По заварувањето, во секој случај, ќе има падови на површината на метал, но таквата работа треба да биде што е можно чиста и деликатна. Затоа, отстранете ги сите неправилности во рамнината со мелење, а внатрешните лица на дупките, доколку е потребно, треба да се третираат со круг или полукружна датотека.

Кога сите празнини ќе бидат вратени во нивната првична состојба, ќе ви треба хоризонтално рамен авион - дури може да биде и дрвен штит, исфрлен од табли, само потребно е да го натопите со вода заради заштита од искри.

Упатството препорачува пред сé монтажа (заварување) на предните и задните ѕидови, а само потоа ги монтирате другите елементи. Овие два панели се инсталирани во строго вертикална положба спроти едни на други и, за возврат, сите цевки се заварени, само ова дело е подобро направено со асистент, така што е можно да се фиксираат деловите под прав агол.

Кога рамката е подготвена, можете да загревате отворени краеви на правоаголен профил и заварувајте ги понудените и вратените брадавици дискутирани погоре. Сè што - сега треба да ги мелете шевовите со мелница и проверете ја структурата за затегнатост со пишување вода во неа и оставајќи го за 1-2 часа. Во тој случај, ако работата не се изврши целосно квалитативно, тогаш ќе видите темни дамки на рабовите - тоа се протекување.

Опција број 2

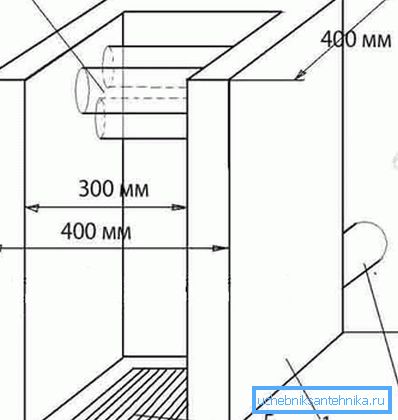

Забелешка Доколку е на располагање челик отпорен на топлина со дебелина од 3-5 мм, инсталацијата на котелот за греење, поточно, самата инсталација на разменувачот на топлина може многу да се поедностави.

Овој дизајн, всушност, не бара детални коментари, бидејќи целата структура се состои речиси целосно од листови (капацитет) заварени едни на други, кои комуницираат едни со други преку тубуларни профили.

И, се разбира, од предната и задната страна има врски за снабдување и враќање на течноста за ладење. И покрај навидум едноставноста на производот, работата за заварување повторно треба да ја врши професионалец, во спротивно ќе има ризик од истекување на рабовите.

Забелешка Димензиите на овој дизајн може да се променат во зависност од големината на печката. Но, во исто време, пресек на цевчестиот профил и дебелината на челичниот лист мора да останат непроменети.

Собрание

Ние нема детално да се фокусираме на правилата и параметрите на поставувањето на шпоретот, бидејќи ова е доста опфатена тема и треба да биде истакната во посебна статија - ќе ги разгледаме општите одредби.

Како што споменавме погоре, димензиите на грејачот може да се сменат, но во овој случај, димензиите на шпоретот се сосема погодни за селска куќа или куќа со површина од 90-100 m² со стандарден систем за греење (радијатори). Затоа, неопходно е да се земе во предвид дека во секој од грејните уреди нема да има повеќе од 7-8 делници, системот ќе биде две цевки, а нема да има втор коло (загреан под).

Без сомнение, печката мора да се базира на конкретна основа, и сите параметри мора строго да се усогласат со вертикалната и хоризонталната, односно, притоа почитувајќи го аголот од 90 °. Разменувачот на топлина мора да биде поставен на таков начин што горниот дел е помал од колото за снабдување, најмалку 10 mm - ова е направено за да се спречат загадувањето на воздушниот сообраќај во системот.

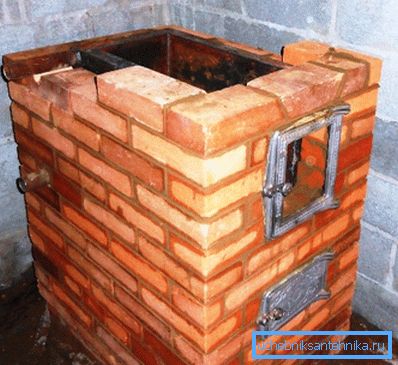

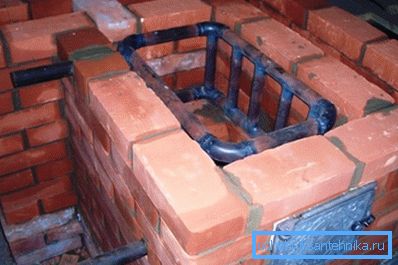

Поставувањето на ѕидовите, кои се поставени околу разменувачот на топлина, треба да ја надминат својата висина за најмалку 20-30 мм (половина тула), а горниот дел од зградата е покриен со леано железо за готвење со леано железо, што е многу погодно за летни куќи и куќни домови. Во исто време плочата од леано железо треба да биде лесно отстранлив елемент (како што е капакот) за да се обезбеди пристап за превентивно чистење на саѓи - ова во голема мера ја зголемува ефикасноста на уредот.

Вертикална конструкција

Ако уредот на грејниот котел е дизајниран само за греење, тогаш можете да користите вертикален тесен дизајн, каде што ќе има или плоча за готвење со една плоча на врвот, или воопшто нема да постои. За таква структура се користи истиот разменувач на топлина, кој е опишан во опција бр. 2, само неговите димензии треба да бидат прилагодени на големината на печката.

Економска опција

Оваа опција имплицира дека котелот за греење ќе се наоѓа или во подрумот или на приземјето - ова ви овозможува да ја набљудувате разликата помеѓу дното на котелот и горниот дел на оџакот, кој мора да биде најмалку 7m!

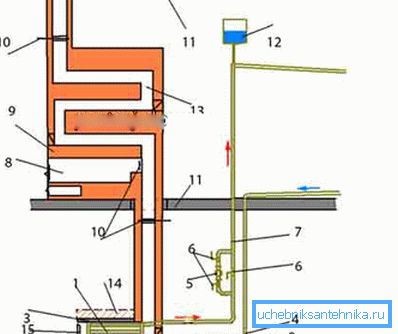

Обрнете внимание на цртежот - на котелскиот оџак (погоре) има или шпорет или грејач, додека котелот треба да биде под шпоретот или штитот. Во крајна линија е дека котливиот оџак поминува низ системот за изработка на печка. На излезот од бојлерот се поставува вентил, кој е затворен кога се користи котелот и се отвора за време на работата на печката.

Заклучок

Обрнувавме внимание само на општите одредби, како да направиме котел за греење со свои раце, па дури и тогаш, ова се само неколку од најбараните опции. Всушност, постојат многу различни шеми и методи, и секој од нив вреди да се разгледа во посебна статија.
