Инсталација на радијатори. видови на жици. обележување и

Независна инсталација на грејни радијатори е многу макотрпен процес, но не е многу комплициран. Главната работа е да се следат одредени правила и да се направи сè внимателно.

Независна инсталација на батерии.

Видови на жици

Со цел правилно да се инсталира радијаторот, потребно е да се знае кој тип на грејни цевки е користен. Во долниот дел се опишани овие типови.

Тип на поврзување Посебни карактеристики
Еднострано странично Цевката за напојување е поврзана со горната гранка цевка на акумулаторот, "повратната цевка" - на понискиот аналог. Таквата врска придонесува за највисока дисипација на топлина.
Долу Овој вид на жици се користи кога грејните цевки се скриени под основната или подот. Приклучоците за снабдување и празнење се поставени подолу, тие се насочени вертикално до подот.
Дијагонала Таквата врска е оптимална ако батеријата се состои од 12 или повеќе делови. Со неа, цевката за напојување е поврзана со цевката на горната гранка на едната страна од радијаторот, а цевката за празнење е поврзана со долната гранка цевка на задната страна.
Секвенцијален Се користи со затворено загревање, т.е. течноста за ладење циркулира под притисок во мрежата. На уредите, за да се извалкаат вишокот на воздух, се поставуваат славините на Маевски. Важен недостаток на таков изглед е тоа што дефект или поправка на батеријата подразбира целосно исклучување на системот за греење.
Паралелно Тука се користат жици, во кои топла вода се снабдува преку топлинската цевка вградена во грејната мрежа. Повлекувањето е исто. Влезни и излезни вентили обезбедуваат можност за поправка на батериите без исклучување на целата мрежа. Минус: уредите не се загреваат доволно ако работен притисок е низок.

Што ќе треба да се разгледа

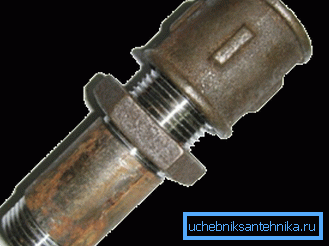

Санитарниот гас овозможува без гасно заварување.
  1. Кога само-монтажа на батерии, изберете радијатор тип на вентили. Инсталирањето на вентилите на топлинските радијатори со "американски" е доста комплицирано и бара добри вештини.
  2. За да ги поврзете батериите со мрежата, ќе ви бидат потребни цевководи кои имаат конец кој одговара на димензиите на цевките и цевките.
  3. Ракавите се завиткани околу ракавите. Тие потоа се извртени и вметнати во радијатори.
  4. Пред купување апарати, осигурајте се дека прицврстувачкиот комплет за поставување на радијатори одговара на материјалот што се користи за изработка на ѕидовите.

Обрни внимание! Така што воздухот би можел да биде разнесен од батериите, треба да ги стават майки за нив. Некои модели на уреди се опремени со нив веќе во фабриката.

Важни правила

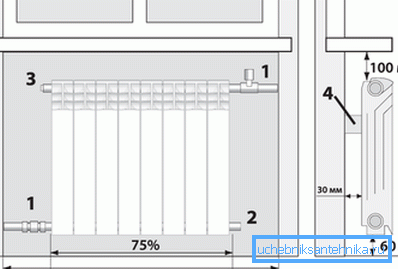

Растојанијата што мора да се одржуваат.
  1. Делови за цевки погодни за радијатори треба да бидат поставени со мала падина во насоката на протокот на течноста за ладење. Ако се поставени точно хоризонтално, воздухот ќе се акумулира во уредите, што ќе го намали преносот на топлина. 1 метар цевки треба да се навалува во насока на протокот на вода, најмалку од 5 mm.
  2. Инсталирањето на грејниот радијатор со свои раце треба да биде направено така што нејзината средна оска се совпаѓа со централната оска на отворот на прозорецот. Дозволено отстапување до 20 mm.
  3. Од нивото на подот до дното на радијаторот мора да биде најмалку 60 mm.
  4. Од дното на прозорецот праг до врвот на уредот, растојанието треба да биде 50-100 милиметри.
  5. Правилата за инсталирање на радијатори велат дека јазот помеѓу ѕидот и батеријата треба да биде 30-50 мм.
  6. При инсталирање на уреди за греење, предуслов е строго почитување на вертикалите и хоризонталите.
  7. Следејќи ги размислувањата за технологијата и естетиката, батериите што се наоѓаат во иста просторија треба да се постават на исто ниво.

Процес на инсталација

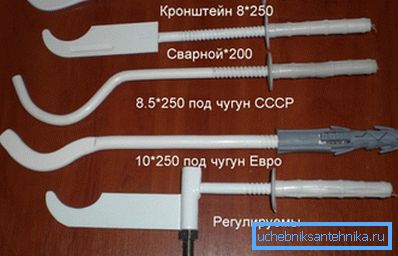

На фотографијата има различни загради.

Инсталирањето на грејни радијатори вклучува прелиминарна пресметка на бројот на нивните делови во секоја од просториите на живеалиштето. Информациите за таквите пресметки може да се најдат на нашата веб страница.

Обележување и инсталација загради

Спецификацијата за инсталација на грејни радијатори предвидува дека за секои 5-7 делови на батеријата мора да има еден држач на врвот и еден споен на дното.

  1. Имајќи го предвид ова правило, треба да ги означите точките за монтирање на држачите.
  2. Тогаш треба да се вежба дупки.
  3. Штитниците се вметнуваат во нив, во кои загради се навртуваат.
  4. Со правилно обележување, уредот ќе се потпира цврсто на монтираните држачи и ќе остане цврсто на нив.

Следната инсталација на грејни радијатори со свои раце лежи во поврзувањето на уредите со цевките.

Алатки и потрошен материјал

Ќе ви треба тип на вртежен момент со димензии. Овозможува строго да го набљудува моменталниот момент. Познато е дека цевките на носачот на топлина циркулираат под притисок.

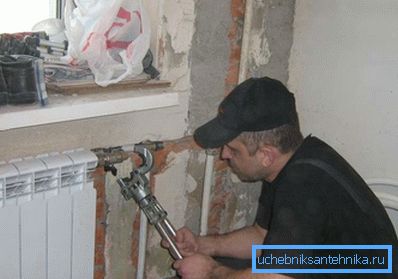

Затегнувањето на врвовите е најдобро со вртежен момент.

Обрни внимание! Ако зглобовите се тесни, тоа ќе резултира со истекување. Прекумерното затегнување може да ги раскине низите на поврзувачките елементи. За да се спречи ова, модерните модели на радијатори се завршени со пасош. Упатството во неа укажува, меѓу другото, на големината на моменталните моменти.

Исто така, ќе треба да се запечатува лента за запечатување и водовод, чија цена е мала.

Инсталација на инструменти

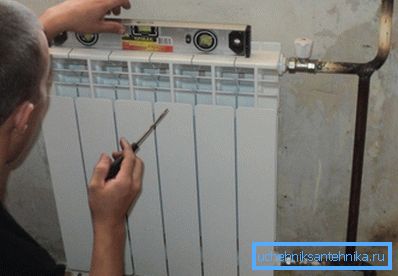

Висејќи го уредот, треба да го проверите неговото ниво.
  1. Ако батериите се ставаат во текот на поправката, пред да ги инсталирате, мора да го исклучите колото за загревање и да го исцедите течноста за ладење од него.
  2. Пред сè, уредот е закачен на загради.. Понатаму, со помош на ниво, се проверува точноста на неговата хоризонтална и вертикална положба.
  3. Потоа од уредот заоблени никулци.
  4. Ако системот за греење е единечна цевка, вентилот опремен со бајпас треба да биде поврзан помеѓу батеријата и цевководот.. Во случај на дво цевководи, за поврзување се користи само бришење со вентил за навртување.
  5. Инсталирањето на биометриски радијатори за загревање се продолжува преку нивно поврзување со помош на синови со навој со цевки. За затегнатоста на зглобовите се користи печат.

Обрни внимание! Треба да се забележи една работа. Инсталација на челични радијатори, како и биметаллички и алуминиумски аналози е различна во тоа, до крајот на нивната инсталација, не треба да го отстранувате заштитното пакување.

Карактеристики на инсталација на леано железо батерија

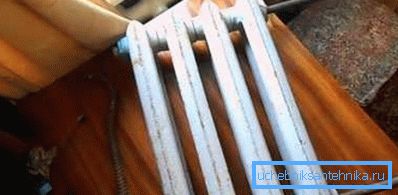

Ја разбива радијаторот со две копчиња.

Таквите радијатори тешко може да се вика доброто. Сепак, леаното железо ја задржува топлината многу добро, постепено ја зрачи во собата.

Пред инсталацијата, радијаторот треба да се одврти и повторно да се нагодат брадавиците, а потоа да се собере повторно.

  1. Најдобро е да го расклопите уредот на метален работен столб. Потребно е да се дејствува со два радијаторски клучеви кои се вметнуваат во дупките за горните и долните брадавици.
  2. За да креирате рачка (за да ја зголемите применетата сила) и за сигурна фиксација, во увото на алатот се става метална прачка или лопатката, која ја прицврстува долната гајтана.

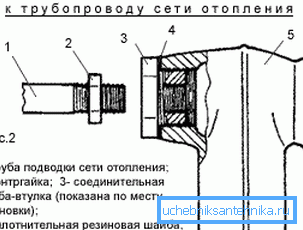

Радијатор за дијаграм за поврзување.
  1. За да се спречи нерамнотежата, двете врски треба да се одмотаат во исто време.
  2. Пред работа, дознајте ја насоката на конецот, може да биде лево и десно. За да го разберете ова, треба да го ставите уредот пред вас. Тогаш левата нишка ќе биде лево, а десната надесно.
  3. Отшрафете ги навртките, отстранете го делот. Го стори истото со сите елементи на радијаторот.
  4. Потоа, во обратен редослед, соберете ги во една батерија, со претходно пресметан број на делови за загревање на одредена просторија.
  5. По инсталацијата, уредот е под притисок, ако се случи течење, брадавицата се прилагодува на проблематичната област.

Обрни внимание! Загради на дрвените ѕидови не можат да содржат маса на леано железо батерии. Врз основа на тоа, уредите треба да бидат опремени со подни подлоги.

Заклучок

Инсталација на греење радијатори гасно заварување - операцијата е прилично комплицирана и скапа. За инсталација на уреди е најдобро да се користи sgony. Видеото во оваа статија ќе го илустрира процесот.
