Инсталација на радијатори: карактеристики на дизајнот,

Во оваа статија ќе зборуваме за тоа како самостојно да ја изведуваме инсталацијата на радијаторите користејќи ги достапните алатки и потрошен материјал. Тоа е, ние нема да се фокусираме на дијаграмите за поврзување, бидејќи има релевантни статии на нашиот портал за ова, и детално разгледајте како да инсталирате батерии од различни модификации.

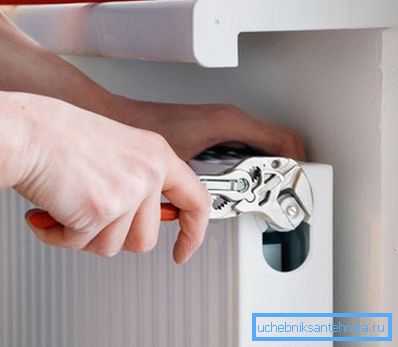

Инсталирајте радијатор за секого

Воведни брифинзи

Темата на статијата дава значителен интерес бидејќи цената на услугите на професионалните водопроводчици е висока, додека со извршувањето на демонтажната работа сигурно ќе си управувате и ќе заштедите пари на овој начин.

Пред да ги разгледаме сегашните методи за инсталација на радијатори, ќе разговараме за дизајнерските карактеристики на овие уреди кои треба да се земат предвид при инсталацијата.

Карактеристики на конструкцијата

Позиционирање на батеријата според нивото на водата

Сите грејни батерии, без оглед на материјалите што се користат во нивното производство, како и без оглед на големината и конфигурацијата, имаат влез и излез. Во повеќето уреди што се продаваат, овие дупки се дуплицираат за да се овозможи врвна и долна врска.

За време на инсталацијата дел од технолошките дупки останува неискористен. Со цел да се обезбеди затегнатост на уредот, се користат специјални приклучоци, кои се прицврстени во технолошките дупки.

Оригинален монтажен комплет за радијатор 3 4

Стандардната опрема на грејачот не е опремена со потребните приклучоци и приклучоци (поврзувачки елементи за парење со цевководот). Затоа, дополнителна нарачка ќе биде потребна за купување на специјален комплет за монтажни радијатори.

Како по правило, овие комплети се стандардни и погодни за странична или вкрстена врска. Но постојат батерии дизајнирани за долниот влезната цевка на влезните и издувните цевки. Во овој случај, покрај основниот комплет за инсталација, ќе треба да купите посебен склоп за поврзување со тесно поврзаните врски.

Друга важна карактеристика на уредот на уреди за загревање со циркулирачка течност за ладење е можноста за поставување на ѕид или под. Во овој и во друг случај, ќе треба да купите специјални монтажни хардверски загради, модификации кои ќе ги разгледаме во описот на инсталациската работа.

Инсталација на леано железо радијатори

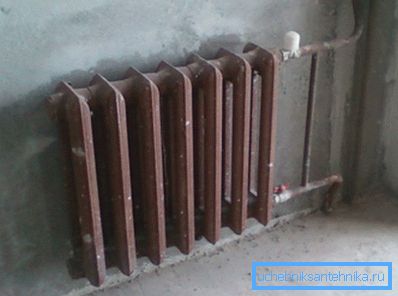

На фотографијата, леано железо батерија по инсталацијата

Структурите од леано железо се оптимално решение за вградување во централизирани системи и во автономни системи на гравитациски тип изградени со котли со надворешен експанзивен резервоар. Инсталационата шема на грејните радијатори изработени од леано железо, зависи од видот на цевката, преку која ќе се снабдува течноста за ладење и ќе помине вода која ја оставила температурата.

Размислете што е инструкцијата за инсталација на најчестиот радијатор со леано железо со три прста.

Три прст се нарекува популарно, бидејќи три прста се вклопуваат во јазот меѓу деловите.

  • Во почетната фаза означете го местото каде што ќе се изврши инсталацијата.. Традиционално, ова место е под прозорецот. Изборот на ова место не е случајно, бидејќи овозможува да се постигне оптимална конвекција (циркулација на топол и ладен воздух) во рамките на загреана просторија. Ние го мериме прозорецот и го одредуваме нејзиниот центар. Потоа, измерете ја должината на уредот што треба да се инсталира, одреди го центарот и означете ја должината на ѕидот, израмнувајќи ги центрите.
  • Нацртајте хоризонтална линија што ќе одговара на горната линија на батеријата. Оваа линија треба да се наоѓа строго хоризонтално, што може да се одреди користејќи го нивото на водата.

Важно: Ако батериите се поставени со наклон, постои голема веројатност дека воздушните приклучоци ќе се формираат во одделни делови.

  • Нацртајте вертикални линии кои ќе одговараат на центарот на празнините помеѓу најоддалечените делови..

Како по правило, 4 загради се доволни за да го инсталираат уредот - два на дното и два на врвот. Но, ако ѕидот е стар или батеријата се состои од 12 или повеќе делови, наместо стандардните 4 точки за прикачување, може да се користат 6 загради. Средно поставување на сопствените раце поставени во јазот помеѓу двата централни делови.

Пример за инсталација на заградата
  • Користејќи ги заградените држачи, го означуваме центарот на дупката 2-3 mm над центрите на горните и долните дупки.
  • Дупчете ги дупките со вежба со соодветен дијаметар (12 mm) до длабочината на пластичното пломбирање.
  • Пластичните пломби вметнуваат дупки и ги коваат додека не се испрскаат со површината на ѕидот.
  • Завртки.
  • Мелница го наместите цевчето до саканата должина.
  • Висат радијаторот. Ако е правилно инсталиран, уредот ќе падне на сите држачи и нема да се сврти кога ќе се притисне.
  • Во следната фаза се изведува инсталација на леано железо радијатори на цевки. Во технолошки дупки, со користење на забавувач или лента за фаќање, ги искривуваме механизмите за заклучување на кои ние прво се закачиме на саканата должина на цевката. За да го направите ова, краевите на цевките се третираат со умира, сечење на конецот, теренот и димензиите кои одговараат на конецот на застанните вентили.

Совет: Ако врската е направена користејќи влечење, го нанесуваме горниот дел од спојката со маслената боја. По бојата се суши, соединението ќе биде повеќе хидрофобни.

По инсталацијата, течноста за ладење се влева во системот и се проверува степенот на затегнатост на врските. Ако се набљудуваат протекување или грејачот е неправилно инсталиран, може да биде неопходно да се отстранат леано железо радијаторите.

Видови загради

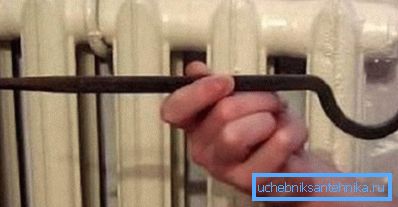

Традиционална заграда за дното
  • Прилагодливи челични сврзувачки елементи, држачи за леано железо, сврзувачки елементи на челичната лента и прицврстувачите за прицврстување со должина до 30 cm се користат за леано железо батерии.
  • За алуминиумски и биметаллични батерии, можете да ги користите засилените челични елементи или челичните заградни држалки со допир до 17 cm во должина.

Карактеристики на монтажа на биметаллични и алуминиумски батерии

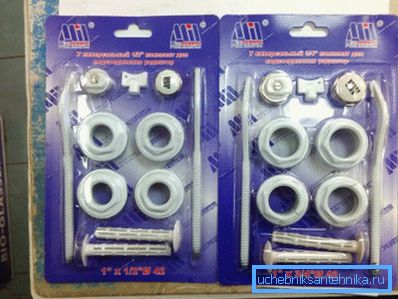

Монтажа за радијатор 3 4 од алтернативни производители

Заедно со леано железни батерии, модификациите на биметални и цврсти алуминиум се широко претставени на пазарот. Размислете како да инсталирате грејач во станот, под услов да е направен од алуминиум или алуминиум во комбинација со челик.

Важно: Ако треба да ја зголемите биметалната или алуминиумската батерија или, напротив, да ја скратите со промена на бројот на делови, ќе ви треба посебен радијаторски клуч. Овој клуч е наизменично вметнат во долниот и горниот влез и ви овозможува да го расклопите еден производ во неколку одделни делови или обратно соберете неколку делови заедно.

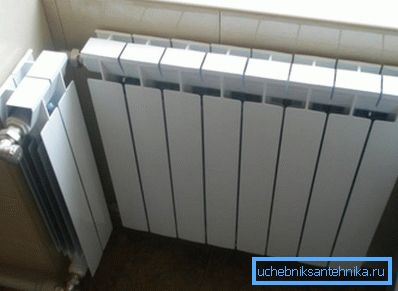

Пример за неконвенционална инсталација на алуминиумски радијатор

По потребниот број на делови се ставаат заедно, ги поставуваме фитинзи. За овие цели, ние користиме комплетен комплетен комплет за радијатори, кој се состои од вдлабнати навртки и приклучоци. Навртките за завртки се прицврстени во тие дупки каде цевките ќе бидат поврзани, а приклучоците се прицврстени во преостанатите две дупки.

Важно: При инсталирање на фитинзи користиме лента за десната плоча, која ја насочуваме во насока на стрелките на часовникот. Ако ликвидацијата се изведува спротивно од стрелките на часовникот, кога го одвртевте приклучокот за проток, запечатувачот ќе се сомнева и нема да обезбеди соодветна затегнатост.

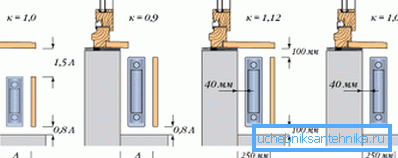

Дијаграм на соодносот на моќноста и локацијата на батериите

Означувањето на положбата на уредот е исто како при монтирање на леано железни батерии. Но, има едно нешто што треба да се разгледа. Јазот помеѓу алуминиумските делови е помал од оној меѓу деловите од леано железо, така што локацијата на заградите треба да се определи со одредена прецизност.

Ако инсталацијата е направена со помош на метални пластични цевки, тогаш ладилникот за прв пат е закачен, а потоа цевките се сечат и се поврзани. Ако, наместо ламинат базиран на метал, се употребува потраен и издржлив полипропилен, најпрво извршуваме сечење и лемење на цевки, а само после тоа ја ставаме батеријата и ја поврзуваме.

Табела за компатибилност на метали во системот за греење

Важно: Некои грејачи и цевки може да бидат некомпатибилни, бидејќи тие формираат галванска двојка, која придонесува за развој на корозивни процеси. На пример, не се препорачува комбинација од челични цевки и алуминиум. Во исто време, полипропиленските цевки се универзално решение за сите видови батерии.

Заклучок

Од погоре, можеме да го извлечеме следниов заклучок. Со цел да се изврши инсталација или расклопување на грејниот радијатор, не е неопходно да се биде професионалец. Доволно е внимателно да ги направите сите чекори наведени погоре, и сигурно ќе го постигнете посакуваниот резултат.

Со цел да се инсталира радијаторот беше полесно, ви препорачуваме да го гледате видеото во оваа статија.
