Инсталација на грејни радијатори: како да ја поправите

Инсталирањето на батериите во уредувањето на системот за греење на стан или приватна куќа е прилично скапо, бидејќи цената на услугите на ангажираните градежни екипи е доста висока. Затоа, многумина ја изведуваат инсталацијата на радијаторите со свои раце.

Нема ништо комплицирано за тоа. Целиот низа на акции е детално опишан подолу.

Самонаградните радијатори ќе заштедат пари

Избор на докинг со цевководи

Пред да го инсталирате грејниот радијатор во стан или приватна куќа, треба да одлучите колку ќе биде испорачана топла вода за него, а носачот на топлина кој веќе ја даде топлината ќе биде испразнет. Инсталационата шема на грејните радијатори зависи од начинот на уредување на грејната мрежа (една цевка или две цевки), самиот дизајн на батериите и бројот на делови во нив.

Разгледајте ги главните опции:

  1. Еднонасочна врска со страничните млазници. Овој метод за снабдување на течноста за ладење е најпопуларен. Во овој случај, влезната цевка е поврзана со врвот на батеријата, цевката за празнење - на дното. Предноста на решението е тоа што на овој начин се постигнува максимална ефикасност на уредот.

Влезната цевка може да се поврзе на дното од грејната плоча, но излезот на топлина е намален за повеќе од 5%.

На фотографијата - дијаграм на еднонасочна врска на грејниот радијатор

Совет! Кога приклучните батерии со многу делови, последниот од нив може да се загрее лошо поради недоволно снабдување со вода. Во овој случај, се препорачува дополнително да се опреми продолжување на каналот на топлинскиот изменувач.

  1. Долна врска. Се употребува во случај кога магистралните цевководи биле скриени под покривката на подот или столбот. Неговата предност е максималната естетика - цевките нема да го нарушат изгледот на собата. Нивните кратки делови излегуваат од подот и веднаш се приклучуваат со влезните млазници на батериите.
Долен приклучок на батеријата: цевките се целосно невидливи
  1. Дијагонална инсталација на грејниот радијатор направете го тоа сами. Овој метод се користи само ако е инсталирана голема батерија (бројот на делови надминува 12). Влезниот цевковод се приклучува на горната млазница на едната страна од батеријата и излегува низ дното на спротивната страна на раб.

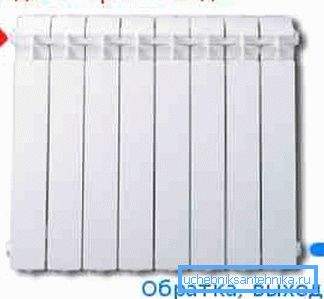

Дијагонална врска за батерија

Покрај тоа, постојат два начини за пренесување на течноста за ладење:

  • конзистентна - во овој случај, загреаната вода тече од грејачот и назад, минувајќи низ секој радијатор инсталиран во станот или куќата;
  • паралелно - за време на инсталирањето на топлинската мрежа, се поставува главниот цевковод, каде што грејните батерии се тресат преку фитинзи.

Првиот метод е поекономичен, бидејќи троши помалку материјали. Меѓутоа, ако е неопходно да се поправат радијаторите, ќе биде неопходно да се исклучи целата мрежа и да се исцеди течноста за ладење, што е невозможно за време на студената сезона.

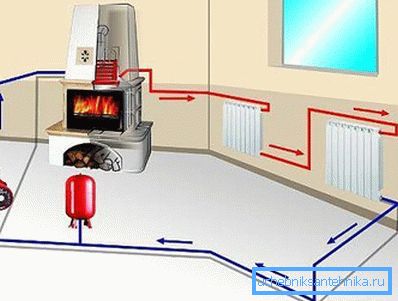

Консекутивно поврзување на радијаторите

Друг недостаток на оваа шема е нерамна дистрибуција на топлина. Батериите кои се поставени поблиску до котелот (или на горните катови на куќата) ќе се загреат повеќе. Инсталирањето на различен број на делови ќе помогне да се справите со оваа ситуација (подалеку од грејачот, повеќе).

Вториот метод бара употреба на големи цевки, вентили и фитинзи. Но паралелниот систем за греење може да се подели на неколку автономни фрагменти.

Поправка на радијаторот не бара исклучување на греењето. Доволно е со помош на кранови да го блокираат пристапот на носачот на топлина до овој дел од мрежата.

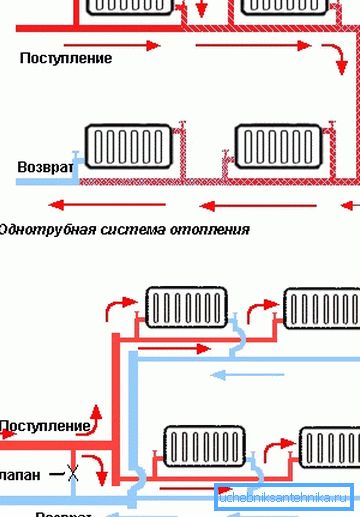

Паралелно поврзување на радијатори во едножилни и двоседски системи за греење

Тука, исто така, не беше без недостатоци. Ако притисокот на течноста во цевките е низок, помала количина на загреана вода ќе тече до радијаторот, што исто така ќе ја намали ефикасноста на греењето. За да се избегне ова, бајпасите (преливни цевки) помеѓу влезната и излезната цевка треба да се направат од помал дијаметар и опремени со затворачки вентили.

Поврзување на радијатори

Општи барања

Постојат одредени правила за инсталирање на радијатори кои мора да се следат без прекин, без оглед на материјалите кои ги инсталирате.

Особено, станува збор за растојанието помеѓу различните структурни елементи на зградата и самиот панел за греење:

  1. Треба да има најмалку 10 cm слободен простор помеѓу горниот раб на грејачкиот радијатор и прозорецот.
  2. Треба да има пречка поголема од 12 см помеѓу подната обвивка и долната површина на грејната плоча.
  3. Јазот помеѓу панелот за греење и ѕидот на кој е фиксиран треба да биде од 2 до 5 см. Запомнете дека ако вертикалната површина позади радијаторот е покриена со слој материјал што отсликува топлина, должината на монтажните држачи вклучени во комплетот можеби не е доволна, и затоа ќе мора да купи друга галантерија.

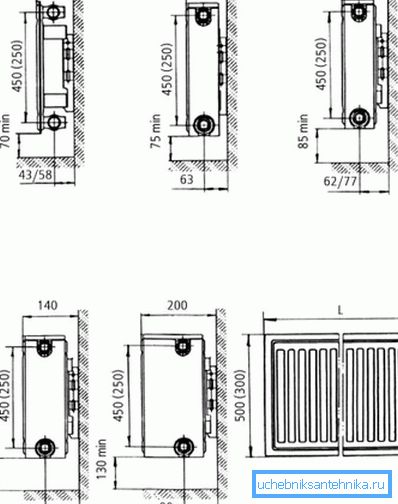

Препорачано растојание до ѕидови и подни при поврзување на батериите

Обрни внимание! Барањата опишани погоре овозможуваат да се организира природна конвекција на воздухот, односно мешање на студени и топли воздушни маси во просторијата. Поради ова, просторијата се загрева побрзо и рамномерно. Нивното непочитување води кон појава на локални зони на студ и топол воздух, замаглување на очила и други проблеми.

Редоследот на работа

Инсталација на леано железо радијатори, како и нивните колеги од алуминиум или челик, е како што следува:

  • демонтирана стара опрема за греење;
  • ознаката е направена, според која заградите што ја држат новата батерија ќе бидат фиксирани;
  • инсталиран е хардвер за фиксирање (за ова ќе ви требаат спојници или сидро завртки);

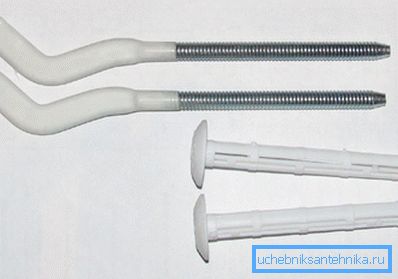

Држачи за монтирање на батерии
  • се поставува панелот за греење (се вградува потребниот број на делови, Маеевски чешми, затворачки вентили, термостати итн.);
  • завршената батерија е закачена на куките (ако изгледот и дупчењето се направени правилно, грејната плоча треба лесно "легне" на местото што е предвидено за него);
  • се приклучува со цевковод (за оваа намена се користат посебни спојки со навој - смени).

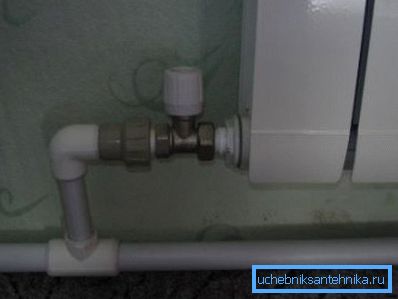

Местото на спојувањето на батеријата со цевката мора внимателно да се запечати и да се опреми со вентили

Обрни внимание! Запечатување на зглобовите треба да им се посвети поголемо внимание. Тука најчесто се јавуваат течности, кои, меѓу другото, може да доведат до проветрување на системот.

Заклучок

Инсталирањето на батерија за греење е прилично едноставен процес, но сите негови чекори мора да се изведуваат внимателно и ефикасно. Само тогаш монтирана климатска мрежа ќе обезбеди удобност и атмосфера во куќата.

Можете да дознаете повеќе за дизајнот на системите за греење на просторот во видеото подолу.
