Индукција грејач котел не-тоа-себе: теоретска основа и

Дали вградената шема за греење на индукцискиот грејач има какви било вистински предности? Колку е економично во споредба со грејните елементи? Како се индукциски котел? Дали е можно да се соберат сами? Да се ​​обидеме да одговориме на овие прашања.

Што е тоа

Суштината на феноменот на електромагнетна индукција, откриен од Мајкл Фарадеј во 1831 година, е дека електричната струја е возбудена во проводник сместен во магнетно поле. Ефектот, особено, ја формира основата на принципот на работа на секој модерен трансформатор.

Ако два изолирани намотки се намотани на ферромагнетско јадро и се применуваат на еден од нив, да речеме, 220 волти, тогаш вториот ќе предизвика напон поврзан со овој 220 волти исто како што бројот на врти на секундарното ликвидација се однесува на бројот на вртења на основното.

Од намотките на трансформаторот, можете да го отстраните напонот со потребните карактеристики и да го користите за ракување со електричниот мотор или електрониката. Но, што ако поставите феромагнет кој не е поврзан со ништо во ликвидација на ликвидација?

Очигледно, добиената EMF (електромоторна сила) е целосно претворена во кинетичката енергија на движењето на неговите молекули. Едноставно кажано - во топлина.

Суд: ова е начинот на кој индукциските шпорети и печките за топење работат во челични мелници.

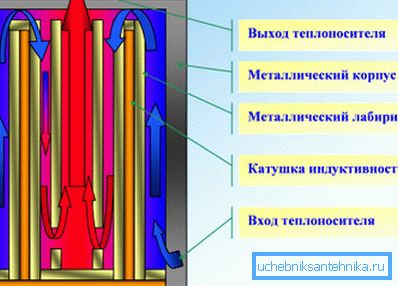

Ајде. Што ако ставите феромагнетно јадро во струја на вода што се движи во затворена јамка? Очигледно, водата ќе се излади и ќе се загрее.

Така, во штекерот добиваме завршен електричен котел за греење на дача.

Треба само да се решат неколку технички проблеми:

• Изберете јадро на некорозивен материјал.
• Изолирајте ја од серпентина, истовремено обезбедувајќи интегритет на структурата.
• Направете така што серпентина не се прегрее кога ќе помине големи струи.

Предности на индукционото коло

Како по правило, цената на фабричките котли за индукција во просек е значително повисока од онаа на аналози на TEN и започнува од 20-25 илјади рубли со 4-киловатна моќ на уредот.

Со цел да не бидеме неосновани, ги презентираме параметрите на неколку уреди присутни на рускиот пазар.

Како оправдување за повисоките трошоци, производителите и продавачите наведуваат два аргументи:

1. Индукциониот котел е потрајни во однос на аналогниот Tenov.

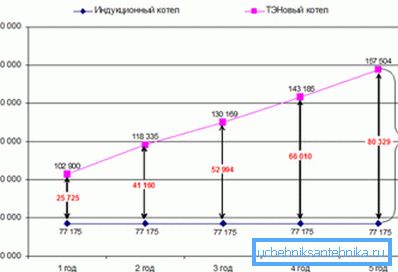

2. Таа обезбедува значајни (до 40-50%) заштеди на електрична енергија, што ќе им овозможи на трошоците да се исплати брзо.

Да се ​​обидеме да ја процениме веродостојноста на двете изјави.

Трајност

Тврдењето дека дизајнот на индукција е исклучително грешка толерантен и издржлив е апсолутна вистина.

Причините?

• Во котелот нема подвижни делови. Ако е така - не постои механичко абење на структурата.
• Тоа е ослободено од главниот проблем на грејните елементи - лиење на грејните елементи. Скалата на вар постепено топлински ги изострува тубуларните грејачи и предизвикува нивно прегревање.

Необично е: кога е возбудена во јадрото на индуктор на струјни струи, таа вибрира суптилно, што придонесува за самочистење на површината.

Ефикасност

Да се ​​потсетиме на основите на физиката.

• Од гледна точка на Сер Исак Њутн, енергијата не оди никаде и не е земена од никаде. Постојаното движење не е можно; за загревање на фиксен волумен на воздух на 10 степени треба да потрошите строго дефинирана количина на топлинска енергија, без оглед на дизајнот на грејачот.

• За секоја трансформација на енергија од било кој тип, таа на крајот или врши физичка работа (односно, се движи објект со ненула маса против векторот на гравитација), или се користи за затоплување на животната средина.

Ние нагласуваме: Ефикасноста на секој електричен уред за директно загревање е 100%.

Сите потрошени електрична енергија е целосно претворена во топлина; 1 kW електрична енергија може да се добие 1 kW топлина.

Така, единственото нешто што теоретски може да ја објасни наводно повисоката ефикасност на индукцискиот котел е помало дисипација на топлината во околината.

Овој аргумент не држи вода:

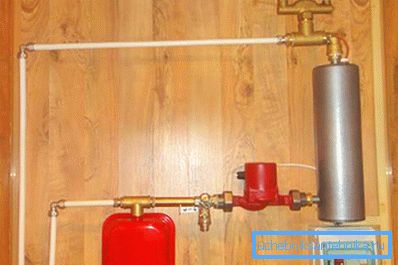

1. При инсталирање на котелот во загреан простор, топлината која не ја апсорбира течноста за ладење се уште се троши за греење.

1. На 50% помалку загуба на топлина со споредлива или полоша изолација на котелот тело изглед, да го кажам благо, тоа е сомнително.

Заклучоците се очигледни:

• Пазарната вредност на уредите за индукција е погрешно висока.
• Нивната економија - како што рече еден од хероите на Булгаков, типичен случај на таканаречените лаги. Електричната енергија на уредот е избрана врз основа на стандардни 40 вати на кубен метар од загреана просторија. Обидот да се загрее куќа со должина од 200 метри со уред со 4 киловати ќе доведе само до сфаќањето на неодамнешниот купувач дека тој е премногу наивен.

Луди раце

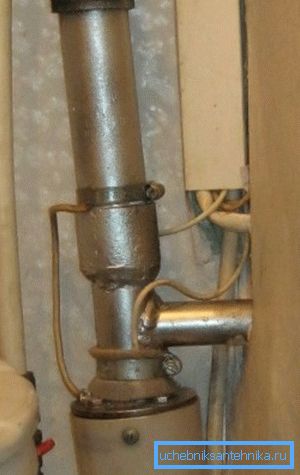

И покрај купиштата на дезинформации, самата индукциона коло е повеќе од право на живот. Надуената пазарна вредност сосема природно води кон идејата да се направат индукциски грејни котли со свои раце. Како да го направите ова?

Домување

Треба да биде:

• Диелектрик.
• Доволно силно.
• Овозможува херметички да го поврзете со греењето.

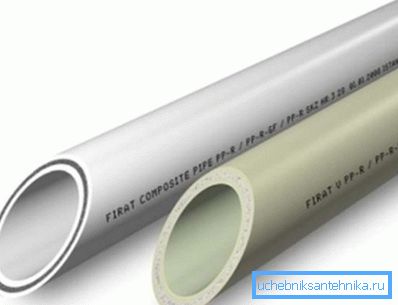

Наједноставниот и најочигледен раствор е полипропиленска цевка со дијаметар од 40 милиметри. Идеално, со засилување на влакна, што ќе има многу позитивен ефект врз силните својства на трупот.

Ликвидација

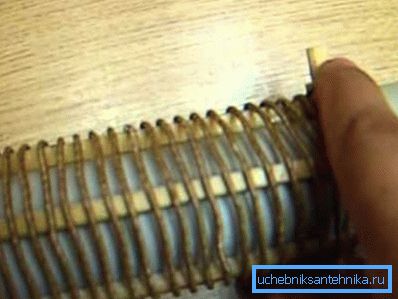

Со цел да се изолира индуктивната серпентина која се загрева од термопластичниот полипропилен кога е активирана, пожелно е да лепи неколку тектолитни ленти над случајот. Што да лепи? Наједноставниот и најочигледен раствор е силиконски запечатувач: има прифатливо лепење на пластика и толерира умерена топлина.

Важна точка: подобро е да се запечатат заптивки од познати производители (Ceresit, Moment, итн.). Евтини запечатувачи се разликуваат од нив на прво место од страна на многу полошо адхезија на проблематични површини, кои, се разбира, го вклучува и мазниот ѕид на полипропиленската цевка.

Самата серпентина е намотана со бакар емајлирана жица со дијаметар од околу 1,5 милиметри (пресек 2,25 mm2). Вкупната должина на ликвидацијата треба да биде 10-15 метри. Намотките најдобро се применуваат со мал константен јаз.

Core

Што треба да биде?

• Проводен. Еди струи нема да бидат индуцирани во диелектрик.
• Ферромагнетски. Дијамагнетикот нема да комуницира со електромагнетното поле.
• Нерѓосувачки. Корозијата во затворено загревање е јасно бескорисна.

Еве некои можни решенија.

• Завртка за шраф, цврсто вметнувајќи во цевката. Се движи по жлебовите во неа, водата ќе ја земе максималната топлина.

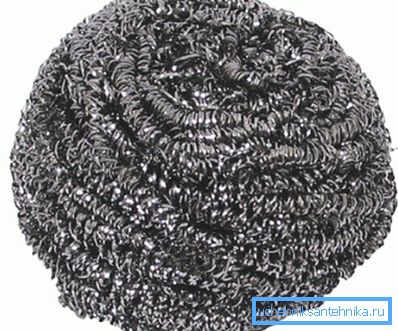

• Сецкани нерѓосувачки жица. Не е многу погодно бидејќи импровизираниот котел мора да биде ограничен на двете страни со метална мрежа.
• Ежови завиткани од нихомерна жица, цврсто вметната во цевката.
• Конечно, наједноставната инструкција: на ист начин, металните (нерѓосувачки) садови може да се стават во цевката.

Откако јадрото зазеде место, котелот се снабдува со двете страни со адаптери од полипропилен со дијаметар од 40 mm до DU20 или DU25 навои. Тие нема да дозволат јадрото да падне и да дозволи котелот да се монтира во било кој круг, оставајќи ги врските да се склопат.

Конвертор на енергија

Што се случува ако едноставно ја поврзете раната со индуктор од нас до излезот?

Ајде да направиме едноставна пресметка.

• Отпорноста на бакарен проводник на + 20 ° С е 0.175 Ω * mm2 / m.
• Со пресек од 2.25 mm и должина од 10 метри, вкупниот отпор на серпентина ќе биде еднаков на 0.175 / 2.25 * 10 = 0.7 Ohm.
• Затоа, кога се нанесува на проводник од 220 волти, струја од 220 / 0,7 = 314 А ќе тече низ неа.

За споредба: при пресметување на жици за бакар, пресекот е избран со брзина од 10 A / mm2.

Резултатот е малку предвидлив: кога струјата се испорачува повеќе од 10 пати повисока од пресметаната, нашиот проводник едноставно ќе се стопи.

Очигледно решение е да се намали напон на напојување. Конверторот мора да биде доволно моќен да даде најмалку 2,5-3 кувати.

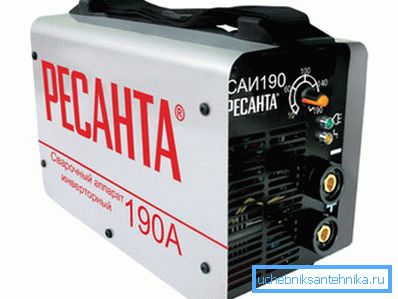

Завршен инвертер со таква моќност може да биде инвертор за заварување со прилагодлива струја. Прилагодувањето не само што ја зачувува ликвидацијата од прегревање, туку исто така ви овозможува непречено прилагодување на ефективната моќност на котелот за греење. Со излезниот напон на инверторот од 80 волти, максималната сигурна моќност за температурата на ликвидација ќе биде околу 2 kW.

Трошоци

За сите значајни трошоци, вреди да се спомене, можеби, инвертер за заварување (од 6000 рубли) и лепење на железо за полипропилен (од 1000 рубли). Сеуште максимум 1000 ќе одговараат на сите други набавки.

Заклучок

Се надеваме дека нашите препораки ќе бидат корисни за читателот. Во видеото прикачено на статијата можете да најдете дополнителни информации за независно производство на индукциски котел. Успеси!
