Група за обезбедување на греење: испитување на составот на

Што, покрај котелот, цевките и уредите за загревање, треба да биде опремено со затворен систем за греење со присилна циркулација? Кои се функциите на безбедносната група во системот за греење? Треба да се запознаеме со списокот на уреди, алгоритмот на нивниот избор и редоследот на инсталација.

Состав

Значи, даден е: купивме котел со цврсто гориво кој се состои од кутија за садови, разменувач на топлина и едноставен систем за автоматизација, што овозможува намалување на топлинската енергија за време на прегревање. Очигледно, ќе ни требаат радијатори и цевки за дистрибуција на вода загреана од котелот.

Што друго е потребно за нормално функционирање на колото?

1. Експанзионен резервоар. Тоа компензира за зголемување на волуменот на течноста за ладење за време на загревањето. Водата е речиси неприлична; Резервоарот е, едноставно кажано, гумен балон во метален случај. Со зголемување на притисокот во системот за греење, оваа топка се намалува во волуменот, дозволувајќи им на резервоарот да се приспособи на вишокот на течноста за ладење.
2. Безбедносен вентил. Тоа го намалува вишокот на течноста за ладење во случај капацитетот на експанзиониот резервоар да биде недоволен.

Патем: активирањето на вентилот означува или вриење на течноста за ладење, што е неприфатливо, или недоволен волумен на експанзиониот резервоар. Наместо да се замени со поголем уред, дополнителен резервоар може да се инсталира во колото; количините на неколку канистри се сумираат.

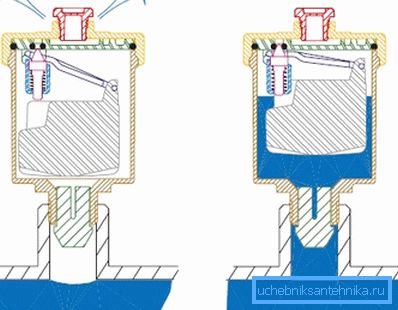

1. Автоматски отвор за воздух. Ги отстранува воздушните приклучоци од системот што може да го попречат циркулацијата на течноста за ладење.

1. Манометар (како опција - термоманомер). Уредот служи за визуелно следење на параметрите на системот.

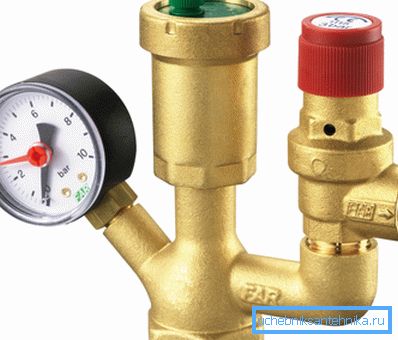

Последните три уреди често се продаваат како собрание во заеднички случај и се нарекуваат безбедносна група. Заедно со експанзиониот резервоар, тие се дизајнирани да го спречат уништувањето на котелот и греењето за време на флуктуации на притисокот во него.

Покрај горенаведеното, за нормално функционирање на затворен систем, потребно е:

• Воздушники (специјализирани елементи на вентили, т.н. мајевски кранови, или обични водопроцедури). Тие се монтираат во еден од горните приклучоци на секој грејач лоциран над полнењето.
• Циркулациона пумпа, која овозможува движење на течноста за ладење во колото.
• Груб филтер кој спречува оштетување на циркулационата пумпа, скала, песок или други странски тела, поради некоја причина влезе во колото.
• Опционално - вентили, дупки и термички глави, овозможувајќи да се контролира работата на уредите за греење и, доколку е потребно, целосно да се исклучат еден по еден.

Локација

Во која точка на контурата е подобро да се постават секој од наведените елементи кога се монтирате?

Која е причината за ваквите инструкции за инсталација за секој елемент?

Безбедносна група

Притисокот во колото достигнува максимални вредности токму на излезот на котелот: кога се загрева, течноста за ладење се шири. Хидрауличните загуби и постепеното намалување на температурата на течноста за ладење донекаде го намалуваат притисокот со растојание од разменувачот на топлина.

Уреди кои снимаат вишок на притисок и празнење на пареата генерирани за време на прегревање, логично е да се постават што е можно поблиску до точката на максимален притисок и можна испарување.

Пумпа

Обично се поставува во точка со минимална температура. Долгорочното греење не е од корист на механиката на циркулационата пумпа за греење. Како што може да се претпостави, минималната температура на течноста за ладење ќе биде по премин на сите уреди за греење - пред котелот.

Филтрирај

Неговата главна функција е да се заштити пумпата, која, всушност, не остава посебен избор. Филтерот е инсталиран на таков начин што ќе ги фати сите остатоци веднаш пред да го положат работното коло.

Корисно: пумпата и филтерот обично се опремени со вентили за исклучување. Ова ви овозможува да го исчистите каменот и да ја отстраните пумпата за поправка или одржување со минимална загуба на течноста за ладење.

Експанзионен резервоар

Резервоарот се става каде протокот на течноста за ладење е што е можно поблиску до ламинарните. Колку е помала турбуленцијата, толку е помала флуктуацијата на притисокот во колото, толку е помала шанса за активирање на лажни вентили и губење на течноста за ладење.

Пресвртувањата се создаваат на било кој свиок, пречник со дијаметар, елемент за затворање на вентилот и, пред сè, на работното коло на пумпата.

Персонализација

За двата елементи на вртењето на котелот - безбедносниот вентил и експанзиониот резервоар - треба да го изберете притисокот и притисокот за полнење, соодветно.

Кои броеви треба да бидат ориентирани?

• Сигурносниот вентил обично се прилагодува на 2,5-3 kgf / cm2.

• Притисокот за полнење на резервоарот треба да одговара на хидростатичкиот притисок во целосно испорачано коло.

Забелешка: притисокот од 1 kgf / cm2 може да ја подигне водата за 10 метри. Според тоа, со максимална висина на затворен круг над експанзиониот резервоар од 5 метри, притисокот за полнење ќе изнесува 0,5 kgf / cm2, 7 метри - 0,7 kgf / cm2 и така натаму.

Помош при изборот

Експанзионен резервоар

Кога купувате експанзионен резервоар, се препорачува да се изврши точна пресметка земајќи го предвид коефициентот на експанзија на избраната течност за ладење, температурната делта во колото и ефикасноста на резервоарот, што се зголемува со јазот помеѓу притисокот на полнење и максималниот работен притисок.

Меѓутоа, вишокот на капацитет на резервоарот не носи никаква штета, а цената на резервоарите што се зголемуваат со зголемување на обемот, се разликува сосема малку. Затоа, обично резервоарот е едноставно земен еднаков на 10% од вкупната количина на течноста за ладење во системот.

Пумпа

Минималниот притисок од 2 метри, карактеристичен за ниските модели на пумпи, е доволен за правилно пресметаниот систем да работи на која било разумна должина на колото. Перформансите се избираат на таков начин што целиот волумен на течноста за ладење се врти околу 3 пати на час. Кажи, со полн волумен од 500 литри, се зема пумпа со капацитет од 1,5 м3 / час.

Заклучок

Се надеваме дека нашите препораки ќе му помогнат на читателот во изборот на опремата за греење за нивниот дом.

Приложеното видео ќе му понуди дополнителни информации. Успеси!
