Грејни пумпи за дома: намена, уред, критериуми за избор,
Пумпата за греење за куќата е задолжителна единица за системи со присилна циркулација на течноста за ладење. Повеќето модерни шеми се градат токму на задолжителниот принцип, па затоа прашањето за избор на уред за циркулација е многу важно. Ќе зборуваме за основните својства и критериумите за избор на пумпа за греење.
Циркулациона пумпа за греење
Цел
Постојат два вида на организирање на движењето на течноста за ладење во системите за греење:
- природен;
- и присилна циркулација.
Природна циркулација е можна во мали едноставни дијаграми за поврзување, сепак, екстензивните и разгранети цевководи бараат присилно движење на течност.
Претходно беше користено загревање на приватна куќа без пумпа, бидејќи единиците беа недостапни и беа прилично скапи. Покрај тоа, сите населени места не беа електрифицирани, а моторот на пумпата се напојува со електрична енергија.

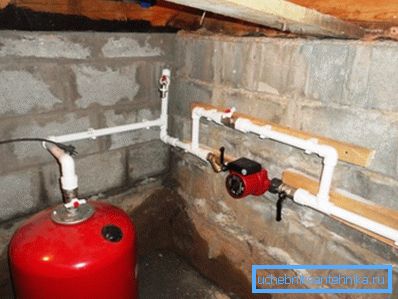

Сепак, сега дури и малите системи се обидуваат да направат со принудна циркулација, бидејќи тоа ја зголемува ефикасноста на пренос на топлина, ја зголемува ефикасноста на греењето, а потрошувачката на гас за загревање на средството за ладење, соодветно, се намалува. Економијата на горивото во шеми со присилна циркулација може да биде до 30% во споредба со природното движење на вода поради конвективно движење на слоеви на различни температури.
Обрни внимание! Циркулационата пумпа е неопходна за организирање на принудното движење на течноста за ладење поради работата на пумпата со електричен мотор.
Во повеќеколесни кола со дистрибуција на колекторски зраци, зградите со неколку спрата и големи површини на греење нормална природна циркулација во системот за греење е невозможно поради големата хидраулична отпорност која се јавува во нафтоводот. За да се надмине овој отпор, потребна е циркулациона пумпа.
Уред и принцип на работа

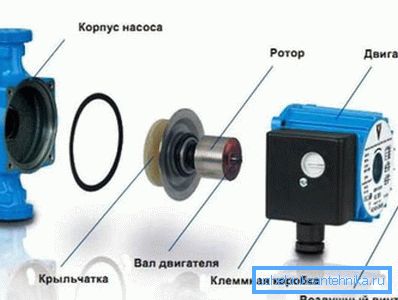

Ајде да разбереме како пумпата е наменета за загревање куќа. За јасност, ние ја користиме шемата на главните делови на уредот:
Значи, следните единици се дел од единицата:
- Телото на пумпата, изработено од леано железо или нерѓосувачки челик. Тука е зафаќањето на ротирачкото коло со проток на вода и неговото пумпање во дадена насока;
- Куќиште на моторот со намотки на статорот. Ротирачкото магнетно поле е индуцирано во намотките, што предизвикува роторот да се движи;

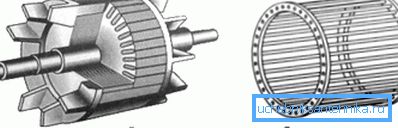

- Роторот на верверица-кафез на моторот, во кој полето на статорот предизвикува струја во интеракција со полето на ротирачкото арматура (асинхроничен принцип на работа);
- Моторни вратило со керамички лежишта што го пренесуваат вртежниот момент на работното коло;
- Работната коло, која се ротира на вратило и ја зафаќа течноста, ја изведува;
- Помеѓу работ и ротор е заштитна ракав, што не дозволува вода да навлезе во моторот;
- Приклучна кутија со контролна единица, прекинувач за брзина или фреквентен конвертор;
- Воздушна завртка за отстранување на вишокот воздух.
Принципот на работа на таква машина е како што следува: наизменична струја се доставува до намотување на статорот и создава во него пулсирачко (ротирачко) магнетно поле со ротациона брзина од 3.600 вртежи во минута со еден пар на намотки. Силните линии на сили се пресекуваат на стационарниот ротор и индуцираат струја во нејзината ликвидација која создава поле на роторот.
Ротирачкото поле на статорот го фаќа (привлекува) роторот и предизвикува да се ротира со него. Оската е цврсто поврзана со роторот и затоа, исто така, ротира, пренесувајќи ја силата на работното коло на кое се наоѓа, што ја пумпа течноста во телото на пумпата и создава циркулација во системот.
Обрни внимание! За нормално функционирање на уредот, пумпата мора да се полни со вода, инаку течноста нема да се прицврсти и работното тркало ќе се ротира во мирување.
Контролната единица ви овозможува да ја прилагодите брзината на вртење на вратилото со префрлување на терминалите (додавање или намалување на бројот на парови на намотките на арматурата) или со конвертирање на фреквенцијата на наизменична струја.
Критериуми за избор
За да го изберете соодветниот уред, треба да ги знаете следниве параметри:
- Притисокот што пумпата мора да го обезбеди. Тоа е еднакво на вкупната хидраулична отпорност на цевководот, измерена во метри на водена колона;
- Перформанси на единицата. Еднакво на протокот на течноста за ладење во системот, кој се пресметува со пресметки;
- Поврзување на димензии. Наведен на куќиштето на моторот, почесто постојат два типа - 25 и 32 мм или 1 и 1,25 инчи, соодветно;
- Монтажа или целокупни димензии на производот. Тие треба да се земат предвид за да може вашата единица да се вклопи во гасоводот.

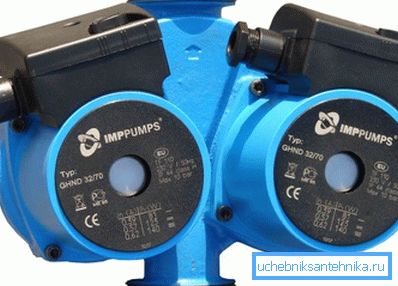

Обрни внимание! Ако го погледнете етикетирањето на случај, ќе видите бројно рангирање, на пример, 32/70. Првиот број ја означува димензијата на поврзување во милиметри, а втората - притисокот во дециметри, односно 70 е 7 метри вода колона.
Притисокот во системот може да се пресмета сосема едноставно со формулата
H = F * s, каде што:
- H-главата во метри со вода колона;
- F - број на подови со вграден подрум;
- в - просечен коефициент еднаков на вредноста на хидрауличните загуби на еден кат од зградата. Според SNiP, тоа е 0,7-1,1 m за двопојасни системи и 1,16 - 1,85 m за системи за колекторски зраци.
За гасоводот на приватна куќа треба да ја земе максималната вредност на коефициентот.
Перформансите се пресметуваат според поедноставена шема или врз основа на карактеристиките на протокот на притисок. Поедноставена формула за пресметување:
Q = W / 1.163 * 20 = 0.043 * W, каде што:
- Q-перформанси;
- W е количината на топлинска енергија потребна за загревање на просторијата.

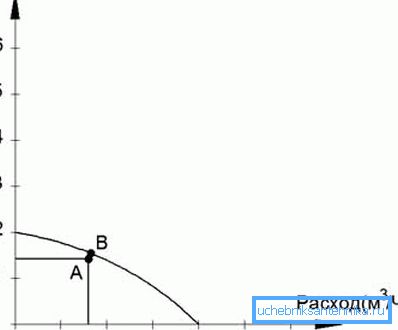

Знаејќи го притисокот и перформансите, можете да ја одредите работната точка на пумпата, ставајќи ја вредноста на притисокот врз вертикалната оска на графикот и протокот - на хоризонталата. Потоа, според каталогот, можете да земете уред чија оперативна точка е што е можно поблиску до точката што ја дефиниравме:
Собранието работи
Инсталационите упатства сами го прават самата пумпа е сосема едноставна. Таа е инсталирана на повратната цевка недалеку од котелот, бидејќи во овој дел од колото е најниска температура на течноста за ладење.

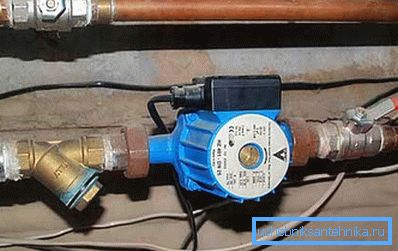

Пред да влезете во производот, се пресекува груб филтер за вода, а пред филтерот и по напуштањето на пумпата, се поставуваат топчести вентили, така што уредот може да се отстрани за замена или поправка без да се испушти водата.
Често, единицата е инсталирана преку бајпас, а дел од бајпас на цевката е блокиран со кран. Ако пумпата се распадне, можете да го отворите бајпасниот вентил за природна циркулација на течност.
Обрни внимание! По инсталирањето на машината за циркулација, тестот за испитување на притисокот на системот за греење дома треба да се изврши со посебно притиснување.
Заклучок
Циркулациона пумпа е неопходен елемент на модерни системи за греење за приватни куќи и големи објекти. Изборот и инсталирањето на уредот се врши според упатствата опишани погоре. Видеото ќе ви помогне да го изберете и инсталирате производот.
