Грејни камини. шемата за греење. сорти на уреди со отворено

Некои сопственици на куќни населби наместо утилитарен и не многу естетски котел, загревање на течноста за ладење, претпочитаат алтернативни методи за греење. Зголемената популарност се добива со камин за загревање на куќата.

Во прилог на удобноста создадена со отворен пламен, овие уреди можат сосема ефикасно да го загреат воздухот за каналниот систем или за вода за радијатори. Упатствата за уредување на таква климатска мрежа се дадени подолу.

Општа грејна шема

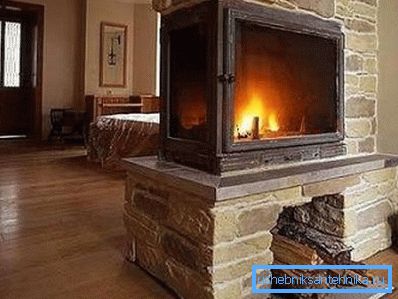

И покрај огромниот број на различни климатски уреди, камини за греење во домот не ја губат својата популарност. Покрај тоа, благодарение на техничките подобрувања, таков дизајн стана не само ексклузивен елемент на дизајнот на просторијата, туку и ефикасен начин за загревање на сите простории на живеалиштето.

Грејната камина може да ја зголеми температурата на воздухот не само во просторијата каде што е инсталирана, туку и во соседните (дури и ако куќата има поткровје или втор кат).

За да го решите овој проблем, користете единици кои ви дозволуваат да ги организирате:

• греење на воздухот - загреаниот воздух преку специјално опремени воздушни канали се влегува во други простории;
• греење на вода - отворен оган ја загрева течноста за ладење во посебен резервоар или калем, по што течноста се транспортира низ цевките до радијаторите на греењето (како и кај класичната грејна шема).

Обрни внимание! Ако планирате да инсталирате шпорет во горниот дел од огништето, може да се користи дури и за готвење. Не заборавајте во овој случај да се грижите за висококвалитетна вентилација, инаку мирисот на пржена риба или месо ќе се рашири низ куќата.

Дозволете ни да живееме во детали за кои камиони за греење моментално се користат.

Сорти на уреди

Со отворено ложиште

Дискутирајќи за греење и камини, препорачливо е да започнете со класичните опции - дизајни со отворен огниште. Тие одамна служат како извор на топлина, но сега недостатокот на такво решение е очигледен: уредот нема да може да грее дури и просечна површина на просторијата, а да не ги спомнуваме соседните.

Ова се должи на исклучително ниската ефикасност. Уредување на греење за греење со камин со отворен огниште, треба да се подготви за фактот дека повеќе од 80% од топлинската енергија испарува во оџакот и само 20% се користи за греење.

Покрај тоа, одржувањето на пламен во отворени камини ќе бара двојно повеќе гориво (цената е доволно висока) отколку за греачи со затворен ложиште. Исто така во просторијата каде што е инсталирана единицата, потребно е да се обезбеди проток на потребната количина на свеж воздух, кој е вклучен во процесот на согорување.

Не заборавајте за правилата за заштита од пожари.

Соодветната инструкција гласи:

1. Вие не можете да го оставите извонредниот пламен во печката долго време (ноќе или за време на отсуство на сопствениците во куќата).
2. Тротоарот во близина на уредот за греење мора да биде покриен со ненапарлив материјал (особено ако камини со горење се користат за загревање, од кои може да падне тлеење со пепел ако се ракува безгрижно).

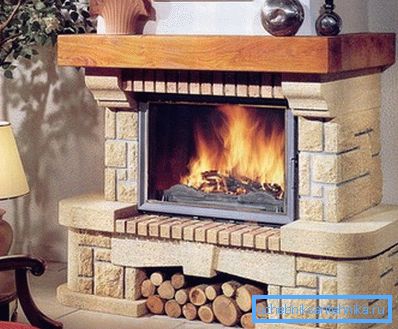

Со затворен сандаче

Таквите камини за греење во домот имаат некои предности:

1. Висока ефикасност. Повеќе од три четвртини од топлинската енергија генерирана од согорувањето на горивото се користи ефикасно.
2. Може да се користи како дополнителен или резервен извор на топлина во куќата.
3. Печките комори се направени од високо цврст материјал со висока термичка инерција. Совршено издржуваат силни температурни флуктуации, отпорни на корозија и постојано загревање на просторијата по завршувањето на процесот на горење дрво.
4. Надвор, комората за согорување е заштитена со стакло отпорно на топлина кое може да издржи топлина до + 800 степени Целзиусови. Тоа е монтиран така што е погодно да се вчита гориво во огништето.

Обрни внимание! Греењето на огништето дома треба да обезбеди производство од околу 1 kW на топлинска енергија за 4 m 2 простор. Покрај тоа, површината на просторијата каде е инсталирана грејачот мора да биде најмалку 45 m 2.

Имајќи предвид дека кислородот е неопходен за одржување на пожарот, неопходно е опремување на продуктивна вентилација во просторијата. Обемот на прилив се пресметува на следниов начин: за генерирање на 1 kW топлина, потребен е 10 м3 воздух

Тоа е, ако огништето генерира 5 kW топлина, каналот со вентилатор треба да обезбеди 50 м3 доза.

Големата предност на разгледуваните структури со затворен ложиште е тоа што при инсталирање на дополнителна опрема тие можат да го загреваат воздухот не само во просторијата каде што се инсталирани, туку и во соседните простории. И може да се изгради сè со свои раце, без привлекување на скапи специјалисти.

Дизајн на греење со камин

Пред да ја загреете куќата со камин, внимателно треба да ги разберете принципите на работа и дизајнерски карактеристики на класичната верзија на опишаната единица.

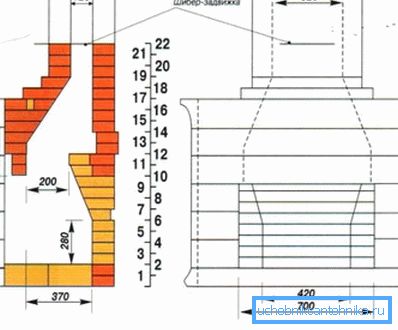

Значи, што е вообичаено огниште:

1. Главниот елемент е ложиштето, над него постои оџак преку кој се отстрануваат производи со согорување штетни за луѓето. Областа на пресекот треба да биде најмалку 10% од површината на комората за согорување. Во овој случај, класично галванизиран оџак треба да биде поврзан со каналот за одвод на чад од огништето на растојание од најмалку 5 метри.

1. Местото на зглобот помеѓу цевката и самата комора, каде што се одвива согорувањето на огревно дрво, е опремено со лизгачка или шаркирана порта. Тоа ќе помогне во зачувувањето на акумулираната топлина и ќе биде корисно при чистење на каналите за одлив од депонираниот јаглен.
2. Кога се гради куќа, важно е да се обезбеди дополнителна основа за инсталација на единицата, бидејќи просечната тежина на објектот е околу половина тон. Ако одите за да организирате греење на камин за куќа што веќе е изградена, внимавајте да ги зајакнете индивидуалните структурни елементи на последното.

Греење на соседните соби се врши според две главни шеми:

• загреан циркулирачки воздух;
• со загревање на течноста за пренос на топлина, која потоа се дистрибуира до радијаторите.

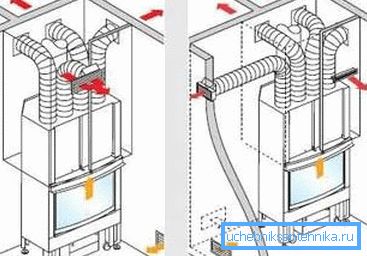

Греење на огништето на каминот

Во овој случај, огништето е дизајнирано и изградено така што има простор за циркулација на воздух помеѓу челикот или леано железо и надворешната површина на грејачот. Вториот, кога се загрева, се дистрибуира до други простории на куќата со помош на специјално инсталирани и меѓусебно поврзани воздушни канали.

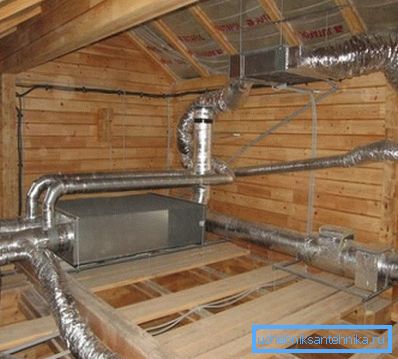

Тие можат да се монтираат како затворени (во ѕидовите или на таванот), и на отворен начин. Материјалот ќе бидат цевки од галванизиран челик или алуминиум.

Може да се организира циркулација на воздушни маси:

1. На природен начин. Во овој случај, движењето на воздухот е обезбедено од разликата во неговата температура и густина. Предноста е целосна нестабилност на системот за греење. Недостаток е ниската продуктивност и неможноста да се организираат, со што се загрева голема површина.
2. Насилно. Во овој случај, користете различни навивачи и турбини кои работат на електрична енергија. Запомнете дека воздухот и понатаму ќе циркулира во затворен круг, бидејќи оградата на уличните воздушни маси во зима е непожелна поради нивната ниска температура.

Обрни внимание! Ако површината на собите е голема, или должината на воздушните канали надминува 3 метри, или куќата има многу посебни простории, неопходно е да се користи само греење со принудна вентилација.

Вообичаено, таквата шема за греење е проектирана и изработена за време на изградбата на куќата. Во спротивно, ќе биде многу проблематично да се направат воздушни канали и естетски да се задоволат во просториите.

Топлината мрежа опишана погоре е доста ефикасна. Тоа дури може да се загрее пространа земја вили. Друг плус е отсуството на течноста за ладење, којашто, откако ќе го прекине снабдувањето со топлина, може да замрзне.

Греење на огништето за вода

Печката на оваа единица се состои од два слоја, меѓу кои циркулира течноста за пренос на топлина. Потоа, вода или антифриз се доставува преку цевководи до радијаторите, каде што се одвива размена на топлина помеѓу водата и воздухот во просторијата.

Предноста на овој систем е тоа што е во состојба да им обезбеди на жителите на куќата не само топлина, туку и со топла вода за домашни потреби. За да го направите ова, треба да го инсталирате во горниот дел на грејачот посебен сад со потребниот волумен или калем со принудна циркулација.

Контрола на моќноста на опремата, исто така, може да се направи на различни начини:

• рачно - со зголемување или намалување на протокот на воздух што влегува во печката (за оваа намена се користат посебни вентили);
• автоматски - тука функционираат термостати, на кои зависи интензитетот на пумпите за транспорт на течноста за ладење.

При одлучувањето за користење на камин со вода коло како главен извор на топлина, треба да се потсетиме на следниве нијанси:

1. Каминот брзо ги загрева просториите во куќата, но, исто така, брзо се олади, откако огнот излегува. Затоа, подобро е да го користите за греење колиби и колиби кои не се наменети за целогодишно живеење (во овој случај, се грижи да се полнат цевките со не антифриз, а не вода, но антифриз).
2. Нафтоводите низ кои тече течноста за ладење мора да биде не повеќе од 10-15 mm во дијаметар, инаку ќе наидете на големи загуби на топлина.

Добрите и лошите страни на греењето на огништето

Позитивните аспекти на употребата на камини како главен извор на топлина вклучуваат:

• брзината на загревање на просториите на куќата (потребно е многу помалку време отколку користење на традиционален котел со течност за пренос на топлина);
• целосна нестапарливост (со исклучок на системи со присилна циркулација на воздухот и течност за пренос на топлина - во овој случај, на пумпите ќе им треба електрична енергија);
• нема потреба да се распредели посебна просторија за инсталација на котелот;

• прифатлива цена на опремата;
• естетски квалитети - огништето не само што се загрева, туку и ефикасно ја украсува просторијата;
• можност не само да се загрее зградата за дом, туку и да има топла вода, како и да се готви храна на специјално инсталирана печка.

Недостатоците ја вклучуваат потребата за складирање на големо снабдување со огревно дрво, како и тешкотијата за чистење на комората за согорување од пепел.

Карактеристики на дизајнот на камини

Без оглед на тоа дали сами го дизајнирале каминот или му ја довериле оваа одговорна работа на професионалец, мора да бидете сигурни дека за време на нејзината изградба се почитуваат следниве правила:

1. Каминот треба да се монтира на цврста подлога изработена од армиран бетон, цигла или пепел блок.

1. Инсталирањето на колото за греење на воздухот или водата се врши откако пожарна комора е цврсто фиксирана.
2. Воздушните канали за греење на просторот треба да бидат поставени во сите простории (дури и на таванот или таванот). За да направат цевките повеќе естетски пријатни, тие можат да бидат преправени со плочи од гипс картон. Не заборавајте да преземете мерки за топлинска изолација и противпожарна заштита.

1. Пожелно е да се постави главен јазол на воздушниот систем со принудна циркулација во задната соба, бидејќи бучавата од оперативните вентилатори може да предизвика непријатности и да предизвика непријатност.

Безбедносни мерки во работењето на камини

Со цел да се избегнат повреди, изгореници и пожари, при користење на камин грејачи, треба да ги следите овие правила:

• не можете да готвите храна директно во печката или на друг начин да ја употребувате за друга намена од неговата намена;
• Не го наполнува горивото со вода, бидејќи тоа може да предизвика пукнатини во комората за согорување;
• не ставајте важни работи на површините на огништето, особено оние што можат да запалат под дејство на висока температура;
• не ја чистете комората за согорување и пепелта од остатоците од неизгорено гориво додека единицата целосно не се излади;
• Не користете го огништето кога ќе открие дефект на печката;
• младите деца не треба да бидат оставени во близина на работна или жешка камина без надзор за возрасни.

Заклучок

Камини - еден од најстарите начини за загревање на домот. Меѓутоа, користејќи дополнителна опрема која е вградена во нив, можете да обезбедите удобност и топлина низ целата куќа.

Главната работа е правилно да ги изведува сите инженерски пресметки и градежни работи. Можете да дознаете повеќе за ова од видеото подолу. И ако имате било какви прашања - прашајте ги во коментарите, ќе ни биде среќен да ви помогнеме со проблемот.
