Грејачи за вентилација: типови, инсталација, пресметка

06-07-2018
Греење

Тема на овој напис е уреди за греење на воздухот во вентилација за снабдување. Ќе дознаеме кои се тие и како се монтирани. Покрај тоа, ние треба да дознаеме како се врши пресметката на воздухот грејач.

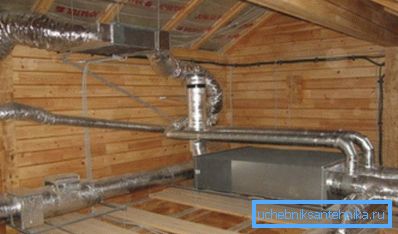

Грејач во системот за вентилација на вилата.

Цел на употреба

И, всушност, зошто ви е потребен загреан воздух?

Постојат неколку причини:

  • Нејзината ниска температура значи неизбежна кондензација во вентилационите канали.. Сите мерки за топлинска изолација на цевките за вентилација само ќе го намалат бројот, но нема целосно да го решат проблемот. Но, греењето на воздухот на влезот од улицата ќе ви овозможи да заборавите на кондензацијата на влагата.
  • Авион со ледениот воздух во спалната соба или расадникот тешко ќе го направи вашиот престој удобен и безбеден за вашето здравје.

Патем: често во овие простории се организира само хаубата. Приливот се обезбедува поради циркулацијата на воздухот помеѓу собите.

  • Конечно, постои такво нешто како систем за греење на воздухот. Загреаниот воздух за снабдување, заедно со системите за обновување, ја елиминира потребата од радијатори или подно греење, заедно со сложените и скапи инсталации на носачот на топлина.

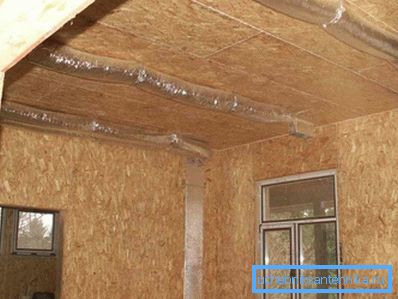

Греење на воздухот за ожичување.

Видови

Според кои знаци може да се класифицираат грејачите?

Извор на топлина

Во неговиот квалитет може да се користи:

  1. Електрична енергија.
  2. Топлина генерирана од индивидуален котел за греење, котлара или ЦХП и се доставува до греачот со течноста за ладење.

Дозволете ни да ги испитаме двете шеми во малку повеќе детали.

Електричниот грејач за воздух за вентилација на свеж воздух е, по правило, неколку тубуларни електрични грејачи (грејни тела) со перки притисок врз нив за зголемување на површината за размена на топлина. Електричната енергија на таквите уреди може да достигне стотици киловати.

Со моќност од 3,5 kW, тие не се поврзани со излезот, туку директно на панелот со посебен кабел; со моќност од 7 KW, силно се препорачува напојување од 380 волти.

Во фото - домашниот електроенергетски ЕКО.

Референца: греењето на проводниците е директно пропорционално со струјата што тече низ неа. Зголемувањето на напонот на напојување ви овозможува да ја намалите работната струја додека ја одржувате електричната енергија.

Кои се предностите на електричен грејач за вентилација против позадината на водата?

  • Лесна инсталација. Се согласувам дека е многу полесно да го поврзете кабелот со уредот за загревање отколку да го циркулирате течноста за ладење во него.
  • Нема проблеми со лајнерска изолација. Загубата на кабелот за напојување поради сопствениот електричен отпор е на две редови помала од загубата на топлина во гасоводот со било кое средство за ладење.
  • Едноставно прилагодување на температурата на воздухот. За да може температурата на воздухот да биде постојана, доволно е да се монтира некомплицирано контролно коло со термички сензор во колото за напојување на грејачот. За споредба, системот на бојлери ќе ве присили да ги решите проблемите со совпаѓање на температурата на воздухот, топлината и моќноста на котелот.

Дали напојувањето има недостатоци?

  1. Цената на електричен уред е нешто повисока од водата. На пример, електричен грејач од 45 киловати може да се купи за 10-11 илјади рубли; бојлер со ист капацитет ќе чини само 6-7000.
  2. Што е уште поважно, кога се користи директно греење со електрична енергија, се срамежливи оперативни трошоци. За загревање на течноста за ладење, која ја пренесува топлината во системот за греење на водата на воздухот, се користи топлината на согорување на гас, јаглен или пелети; оваа топлина во однос на киловатите е многу поевтина од електричната енергија.
Извор на топлина Цената на киловат-час на топлина, рубли
Главен гас 0.7
Јаглен 1.4
Пелети 1.8
Електрична енергија 3.6

Бојлери за влезната вентилација се, воопшто, конвенционални разменувачи на топлина со развиени перки.

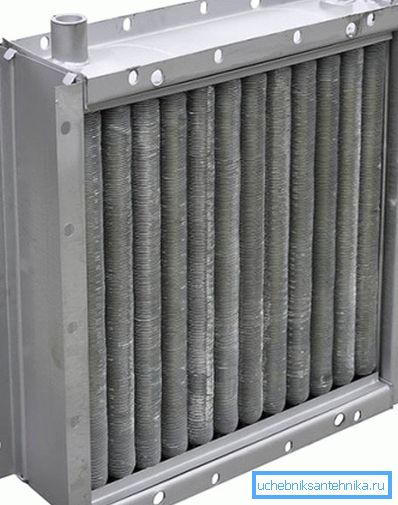

Бојлер.

Водата или друга течност за ладење која циркулира низ нив дава топлина во воздухот што минува низ перките.

Предностите и недостатоците на шемата ги отсликуваат карактеристиките на натпреварувачкото решение:

  • Цената на грејачот е минимална.
  • Трошоците за време на работата се одредуваат според видот на потрошеното гориво и квалитетот на изолацијата на жица за пренос на топлина.
  • Прилагодувањето на температурата на воздухот е релативно сложено и вклучува флексибилен систем за контрола на циркулацијата и / или котелот.

Материјали

За електрични грејачи на воздух, алуминиумски или челични перки обично се користат на стандардни грејни елементи; помалку заедничка грејна шема со отворен волфрамски калем.

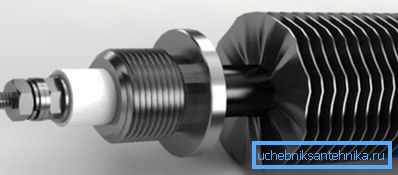

ТЕН со челични перки.

За бојлерите се карактеризираат со три верзии.

  1. Челични цевки со челични перки обезбедуваат максимална ефтина цена.
  2. Алуминиумските цевки со алуминиумски перки поради зголемената топлинска спроводливост на алуминиум гарантираат малку повисок пренос на топлина.
  3. Конечно, биметалличните разменувачи на топлина направени од бакарна цевка со алуминиумски перки даваат максимален пренос на топлина по цена на малку пониска отпорност на хидрауличниот притисок.

Прилагодено извршување

Парот на решенија заслужува посебно споменување.

  1. Единиците за управување со воздухот се грејач со претходно инсталиран вентилатор за снабдување со воздух.

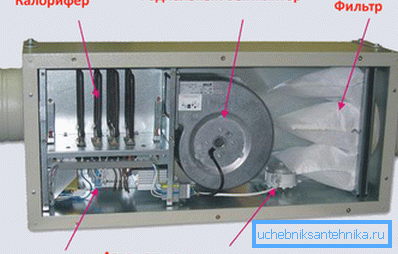

Единица за управување со воздухот.
  1. Покрај тоа, индустријата произведува производи со топлина recuperators. Дел од топлинската енергија се зема од протокот на воздух во издувната вентилација.

Собрание

Ако не постојат посебни проблеми со инсталирање на електрични уреди, тогаш со вода тие се малку покомплицирани. Што е врзувањето на грејачот за вентилација? За самоподвижен систем за греење со ниска моќност, наједноставно решение би било да се инсталираат пар затворачки вентили (во случај на поправка) и термостатска глава на излезот во јазот пред греачот.

Освен тоа, врската со генералниот систем за греење е задолжително обезбедена со бајпас, што ќе овозможи исклучување на уредот без запирање на циркулацијата. Ако грејач со висок капацитет е одговорен за греење на воздухот во вентилацијата на целата зграда, таквата настава очигледно ќе биде несоодветна. Еве еден од можните шеми за поврзување.

Веројатно, шемата бара неколку коментари.

  • Затворачките вентили на влезот, како и во претходниот случај, се потребни во случај на поправка или замена на самиот грејач или на затворачките вентили без запирање на циркулацијата во главното коло.
  • Груб филтер го спречува одземањето на триполниот вентил или пумпата од ѓубре, песок или 'рѓа.
  • Циркулационата пумпа овозможува да циркулира низ малиот прстен преку скокач.
  • Контролниот вентил го спречува движењето на течноста за ладење преку скокачот во спротивна насока: притисокот врз протокот секогаш е поголем.
  • Конечно, главниот елемент на шемата - триполен вентил со електричен погон и сензор за температура - овозможува мешање на медиумот за пренос на топлина од цевките за снабдување и враќање, со што се раздвојува смесата во зависност од мерењата на сензорите.

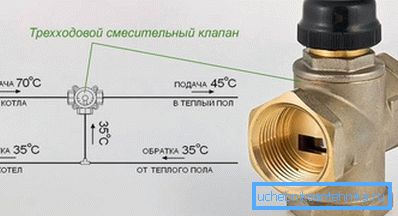

Шемата на триполниот вентил.

Важно: Моментот што не е означен на шематската слика - тој ќе биде функционален само ако има фидер за задржување на цевката за враќање (на пример, на една од прирабниците од долниот вентил).

Пресметка

Која е пресметката на моќноста на грејачот за вентилација?

Еве едноставна формула на форма Q (W) = L * 0.335 * (TV-Tn), каде што:

  • Q - моќ на уредот;
  • L - проток на воздух во кубни метри на час;
  • ТВ и ТН - температура заминување и инјектирање на проток.

Значи, при надворешна температура од -5С, целта температура на влезната вентилација + 18С и потрошувачка на воздух од 500 м3 / час, пресметката на грејачот за вентилација ќе биде 500 * 0,335 * 23 = 3852,5 вати.

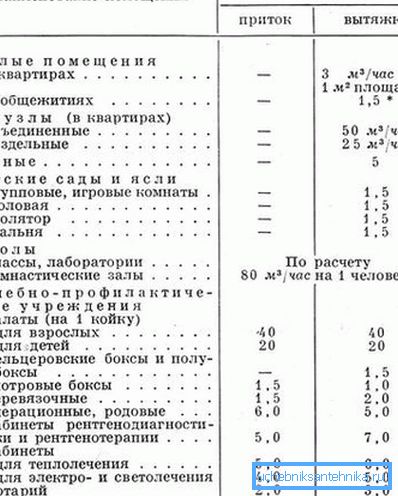

За пресметување на протокот на воздух, корисно е да се знаат регулаторните барања за вентилација.

Заклучок

Се надеваме дека ќе можеме да одговориме на сите прашања што се акумулирани во читателот.

Дополнителен материјал на случај, како и обично, може да се најде во приложеното видео во овој напис. Успеси!
