Греење регистри: методи на производство, видови, пресметка

Како се регистрираат грејни грејни цевки? Какви се тие? Кога е оправдано употребата на овие грејачи? Конечно, како да се пресмета регистарот - греењето мора да одговара на карактеристиките на собата, нели? Да се ​​обидеме да одговориме на овие прашања.

Што е тоа

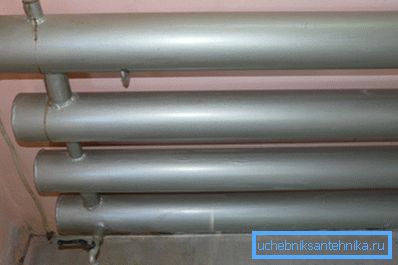

Едноставно, регистарот за греење е еден или неколку цевки со голем дијаметар, преку кои циркулира течноста за ладење. Цевките се поврзани со мостови и се снабдуваат со приклучоци за поврзување на цевките за снабдување на таков начин што циркулацијата се одвива низ целиот грејач.

Со какви знаци може да се класифицираат грешните регистри?

Материјали

Нивниот избор не е премногу голем:

• Само-направени дизајни најчесто се направени од црно челик. Начинот на поврзување на цевките, надвратниците и гранките - заварување.

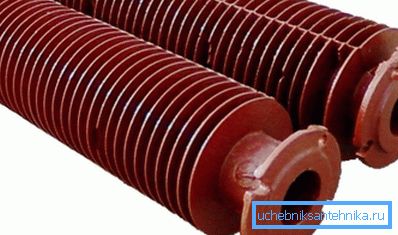

• Индустриските регистри може да се монтираат од цевки од леано железо со перки. За склопување, се користат прирабнички споеви со паранонидни гарнитури. Покрај греењето, регистрите на леано железо често ја играат улогата на разменувачи на топлина, вадење на топлина од производите за согорување во котли и во различни индустрии.

Корисно: во отсуство на парронит за загревање на водата, може да се замени со дихтунзи, пресечени рачно од комората за автомобили. Но, кога грееме индустриски простории со прегреана пареа, ќе биде неопходно да се бара токму паранон: обичната гума на температура од 200-400 степени брзо ќе почне да се распаѓа.

Ориентација

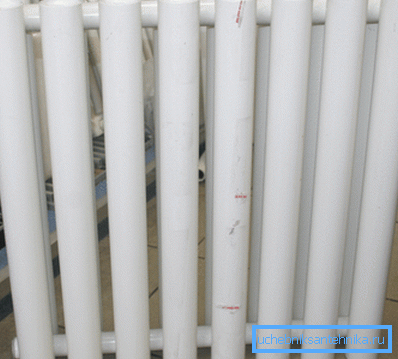

Типичен индустриски регистар за греење е хоризонтално ориентирана цевка. Сепак, радијаторите за загревање на челични челици за станбени простории често се вертикални.

Со исти димензии и иста површина, топлината на грејните регистари не зависи многу од ориентацијата на цевките.

Хоризонталната ориентација на мнозинството производи е поврзана со прилично необични причини:

1. За да се создаде топлинска завеса пред прозорецот, грејачот мора целосно да се наоѓа под него, што подразбира добро дефиниран однос на должина и висина.
2. Многу е поедноставно да заварите низок и издолжен регистер од хоризонтални цевки.

Џемпери

Обликот и големината на регистрите на џемперите се поделени на секвенцијален и S-облик.

Инструкциите за составување регистар на првата категорија накратко изгледа вака:

1. Цевките со голем дијаметар се сечат во сегменти со иста должина.
2. Нивните цели се заглавени со дискови отсечени од челичен лист со дијаметар од 3-4 милиметри.
3. Дупки за преклопници и млазници се сечат во ѕидовите на цевките, по што ги грабуваат и по уредувањето на регистарската форма се распарчени.
4. Дополнителните глуви премини се заварени, давајќи им цврстина на дизајнот.

Производството на регистри за греење од овој тип е атрактивно, бидејќи бара минимум алатки: бугарски и заварен трансформатор се доволни. Цената на едноставноста на дизајнот е прилично висока хидраулична отпорност на уредот поради транзиции со голем дијаметар.

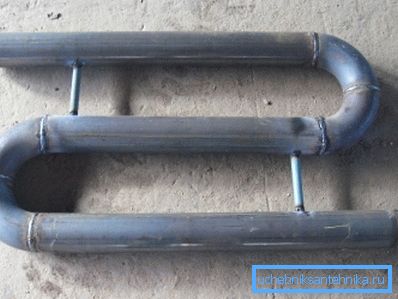

Регистрите за греење во облик на S се калем со константен пресек, во кој потенки џемпери се потребни само за ригидност. За производство на заоблување со мали дијаметар цевки (до 50 мм) се користи цевка Бендер. За големи делови неопходно е да се набават подготвени чешми.

Посебни случаи

Одделно вреди да се спомене и неколку многу љубопитни дизајни.

Континуирано регистрирање

На претпријатијата изградени во 50-70-тите години на минатиот век, наместо во секвенционирани регистри, се користи прилично љубопитна конструкција: една продавница или помошна соба е оптоварена низ целиот периметар со нераскинлива цевка. Шемата е корисна по тоа што овозможува загревање на ѕидовите со растечки поток на топол воздух по целата должина.

Автономна регистрација

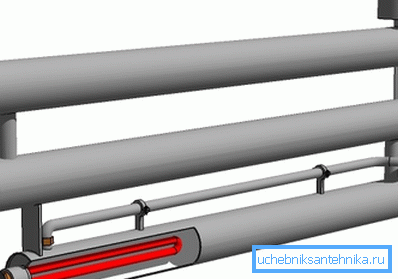

Како автономни уред за загревање често се користи регистер, на крајот од долниот дел од кој се инсталирани еден или неколку тубуларни електрични грејачи.

Производството на уредот има неколку суптилностите.

• Џековите во него се направени на двата краја на секој дел. Ова обезбедува конвекција на течноста за ладење.
• Уредот е отворен. Дел од неговиот капацитет се користи како резервоар за проширување: течноста за ладење го исполнува регистерот само за 90-95% од волуменот.
• Како течност за ладење, често не се користи вода, туку масло (рударство или евтин минерал), што ни овозможува да не се плашиме од одмрзнување.

Собрание

Која е инсталацијата на регистрите за греење?

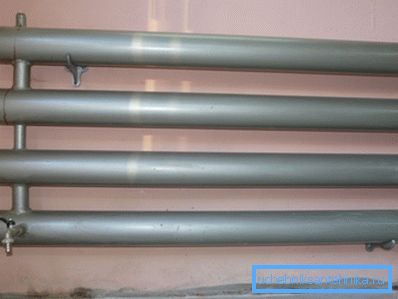

Наједноставниот прицврстување на регистарот е на рамномерно засилување што се зацврстува во ѕидот со дијаметар од 10-14 мм.

1. Ѕидот е обележан со ниво на неколку дупки каде треба да се наоѓаат долните и горните делови.
2. Дупки се дупчат со дијаметар помал од половина милиметар помалку од опремата што ја имате.

Совет: бидејќи вежба со дијаметар од, на пример, 11,5 mm е речиси невозможно да се најде, дупката може да се дупчи со дијаметар од 10 mm и да се прошири со метална вежба од 11,5 мм.

1. Делови од арматура со препрено се втурнати во ѕидот до длабочина од најмалку 6-7 см.
2. На нив уредот за загревање е обесен.
3. Арматурата е наведната, свиткување околу регистерскиот дел. За свиткување со користење на рачката на цевката сегмент.
4. Вишокот фитинзи се отсечени на местото; крајот е заокружен со датотека за да се избегне повреда.

Пресметки

Која е пресметката на регистарот за греење? Да почнеме од далеку.

Кои технички карактеристики на грејачот треба да се земат предвид при изборот?

• Работен притисок Во заварен регистар, очигледно ги надминува параметрите на станицата за централно греење и му овозможува да го издржат секој чекан за вода.
• Работна температура Лесно е да се претпостави дека не постојат посебни ограничувања.
• Термичка моќност. Таа е избрана во зависност од волуменот на просторијата. Недостатокот на топлинска енергија значи дека дома ќе биде ладно; вишок - тоа ќе мора да ги задржи прозорците отворени и да издржат нацрти.

Како се пресметува регистарот за греење за челична кругска цевка со познат дијаметар?

Следнава формула е валидна тука:

Q = Pi * Dn * L * k * Dt, каде што:

• Q-дел топлински флукс во вати.
• Pi е бројот pi земен да биде 3.1415;
• DN - надворешниот дијаметар на цевката во метри.
• Должина на L-секција во метри.
• k е коефициент на топлинска спроводливост на челичната цевка, земен да биде 11,63 W / m2 * C.
• Dt е температурна делта меѓу течноста за ладење и воздухот во собата.

Важна точка: протокот на топлина се пресметува за една хоризонтална цевка на овој начин. Во мулти-ред регистер за сите делови, освен првиот, се користи дополнителен фактор од 0,9: тие се наоѓаат во нагорен проток на топол воздух од првата цевка, со што се намалува температурната делта.

Како да го преизчислите дијаметарот на цевката што го навел продавачот во инчи со вообичаените вредности? Тука е табелата за појавување на големина:

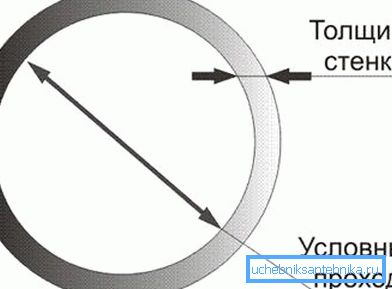

Забелешка: Далечинскиот управувач го приближува внатрешниот дијаметар. За да се добие надворешен, неопходно е да се додаде двапати дебелина на ѕидот на цевката.

Да го процениме преносот на топлина на регистар со четири ред од цевка со надворешен дијаметар од 108 mm и должина од 1,2 метри на температура од + 80 ° C и температура на воздухот во просторијата +20 C.

1. За првиот дел, топлинскиот флукс е 3.1415 * 0.108 * 1.2 * 11.63 * (80-20) = 284 вати.
2. За секој последователен тоа се множи со 0,9. 284 * 0,9 = 255.
3. Вкупната вредност е 284 + (255 * 3) = 1049 вати.

Евалуација на уредот

Да се ​​обидеме да дадеме кратка проценка на регистарот.

• Тој е исклучително издржлив и грешка толерантен.
• За разлика од деловите со развиени перки, лесно е да се исчисти правот.
• Практично не му треба перење. Додека течноста за ладење циркулира низ уредот, таа ќе се загрее низ волуменот.
• Изглед - да речеме, за аматер. Регистарот не ја украсува просторијата.
• Поради недостатокот на перки и ниска топлинска спроводливост на челик, излезот на топлина од регистерот е значително инфериорен во однос на алуминиумскиот радијатор од истите димензии.

Заклучоци

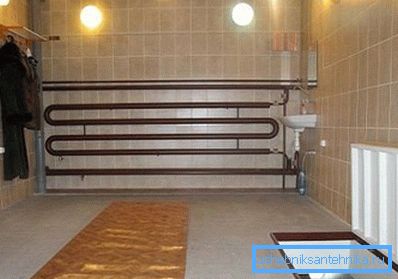

Регистрите треба првенствено да се користат за греење на гаражи, работилници и индустриски простории. За стан, треба да погледнете повеќе компактни и пристојни алуминиумски и биметални апарати за греење.

Како и секогаш, приложеното видео ќе им понуди на читателот дополнителни информации. Успеси!
