Греење и вентилација: норми, правила, карактеристики

Системите за греење и системите за вентилација на згради се меѓусебно поврзани структури кои треба да обезбедат нормализирани метеоролошки услови и квалитет (чистота) на воздухот во услужната област на станбени, административни, станбени и индустриски згради. Ние ќе ви кажеме кои барања треба да ги исполни системот за греење со вентилација.

Системи за греење, вентилација и климатизација (HVAC)

Општи одредби

Пресметката, дизајнот и инсталирањето на греењето и вентилацијата се изведуваат на сеопфатен начин, земајќи го предвид взаемното влијание на системите едни на други, како и земајќи ја предвид можноста за комбинирање на нивните функции и заштеда на енергија. Зошто се случува на овој начин, ќе покажеме подолу.

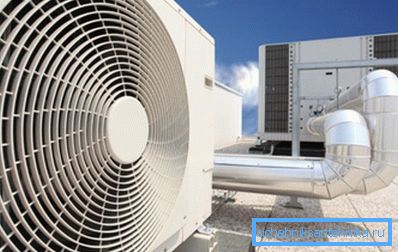

Вентилација, климатизација и греење, на еден или друг начин, се насочени кон решавање на еден проблем - обезбедување на потребната внатрешна клима. Ова значи дека секој од овие системи има влијание врз општите климатски карактеристики.

Современите климатски системи, особено системите за вентилација и климатизација, се контролираат со автоматски повратни информации, односно климатските промени во сферата на услуги не влијаат само на инсталацијата што доведе до овие промени, туку и на онаа што работи во истата област, но со малку различни задачи.

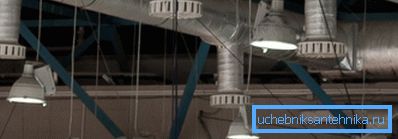

На пример, размислете за ситуацијата во која уредите за загревање го загреваат воздухот во време кога вентилацијата го отстранува најтоплиот воздух и обезбедува ладни струи од улицата. Ако двата системи не ги земаат предвид ефектите што ги имаат еден на друг, можеме да се соочиме со режим каде што прекумерната вентилација ќе резултира со неефикасно греење или отпад од енергија.

За разлика од претходните епохи, нашата земја го прифати капиталистичкиот пат на економски развој, а сега потрошувачот плаќа за сè. Во овој поглед, прашањата за заштеда на енергија, кои одат на греење, климатизација и вентилација, стануваат актуелни.

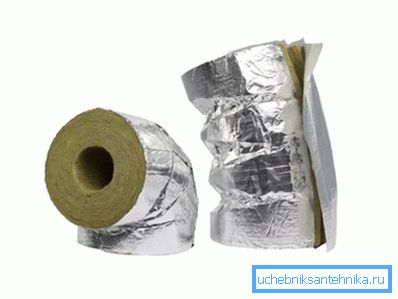

Пред сè, треба да се запомни за потребата од топлинска изолација на затворените структури на згради и индустриски простории, цевководи и топлинска мрежа.

Исто така, важно е опремувањето на клима уредот со флексибилен систем за контрола и со висококвалитетна автоматизација, што ќе ви овозможи да ги прилагодите режимите на работа на сите системи што е можно поефикасно, економски и соодветно на работните услови. Се разбира, без да се земат предвид сите фактори на влијание, вклучувајќи го и меѓусебното влијание на системите едни на други, таквата конфигурација е проблематична.

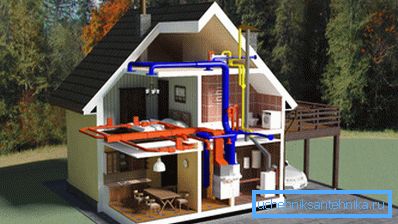

Обрни внимание! Како што можете да видите, вентилацијата, греењето и климатизацијата се сметаат за единствен климатски систем, чиишто јазли се меѓусебно поврзани и меѓусебно влијаат.

Структура и состав

За да се разбере функционирањето на UWC како целина, неопходно е да се знае кои компоненти и склопови се вклучени во нивниот состав. Исто така е важно да се замисли структурата на системот и релативната позиција на елементите.

Најкомплексната и обемна е вентилација.

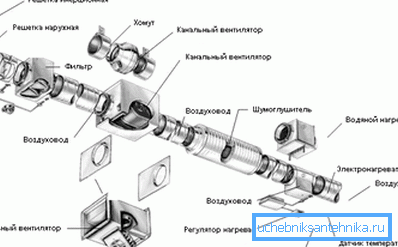

Ако се разгледа механички присилен систем за вентилација на издувните гасови, тогаш можеме да ги разликуваме неговите компоненти:

• Воздушни канали, канали и рудници. Тоа е систем на патеки низ кои влегуваат и издувните воздушни маси. Тие се направени од разни градежни материјали, најчесто - од метал;
• Електрани - вентилатори и пумпи. Обезбедете движење на определените количини на воздух со одредена брзина и притисок;

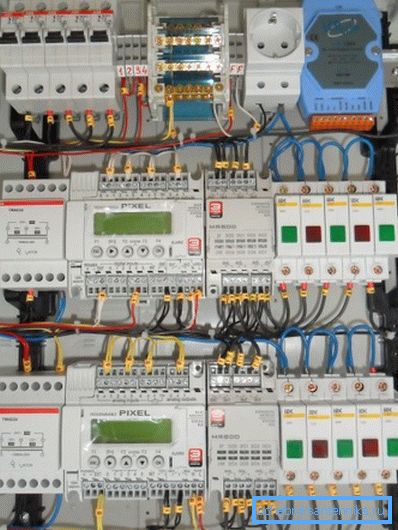

• Систем за контрола, автоматизација и заштита. Тоа е комплекс на сензори, контролори и механизми за извршување што го следат и конфигурираат системот во реално време според одредени програми и начини на работа. Тие можат да го контролираат ротацијата на вентилаторите, отворањето и затворањето на вентилите, работењето на грејачи, итни прекинувачи и друга опрема;
• Единица за подготовка на воздух. Тука филтрирање, обновување, греење / ладење и одвлажнување / навлажнување на воздухот се вршат со помош на различни единици: филтри, греалки, рекуператори и одвлажувачи;
• Контролен панел со можност за рачно и автоматско прилагодување на најважните параметри и режими.

Системот за греење може да се состои од различни единици во зависност од неговиот тип:

• Централизираниот систем за снабдување со течноста за ладење овозможува да го намалиме неговиот состав на цевководот и радијаторите;

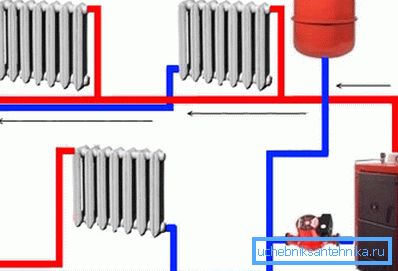

• Автономниот систем, покрај цевките и радијаторите, ќе биде опремен со котел за греење и циркулациони пумпи за одржување на саканиот притисок и проток на вода;
• Дрвото греење е ограничено на шпоретот и оџакот канали, кои загреваат структурата на куќата и воздухот;
• Електричното греење ќе се состои од енергетски системи, проводници и грејачи. Вториот може да биде со течна течност за ладење (масло и вода), со блескава спирала, со тубуларен електричен грејач (грејач) или со инфрацрвен рефлектор;
• Посебен вид на централен или автономни систем за греење може да се смета за систем за "топол под", бидејќи подната кошула ја игра улогата на радијатор.

Во зависност од дизајнот и логиката на работата на HVAC, може да се користи за загревање на воздухот за снабдување, за кој може да се користи медиумот за пренос на топлина од системот за греење. Исто така, протокот на вентилација често се користи за греење на просторот, на пример, во спортски комплекси може да се види топлинска завеса во предворјето на влезот, кое се пренесува со маси топол воздух и пареа отстранети од базенот.

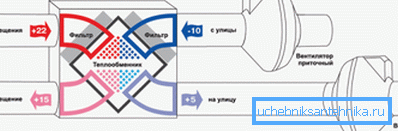

Конечно, обновувањето на топлината ја користи топлината на издувниот воздух за загревање на масата на снабдување, што исто така влијае на температурата на воздухот во просторијата и заштедува енергија за греење.

Климатизацијата, се разбира, е целосно вклучена во климатскиот систем. И делумно е вентилација, а делумно - греење / ладење, затоа, кога е вклучен климатизаторот, се менува начинот на работа на општата вентилација.

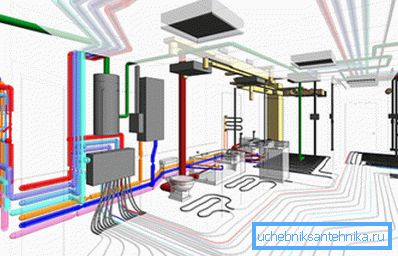

Обрни внимание! Во модерни HVAC шеми, некои јазли може да бидат вообичаени, а функциите на другите може да се дуплираат и да се разменуваат. Во принцип, тие претставуваат единствен климатски систем.

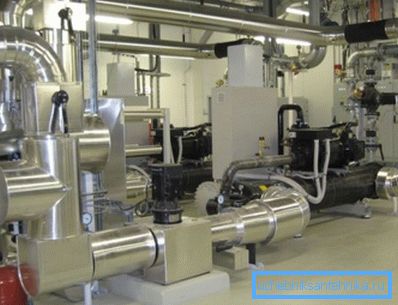

Имајќи предвид дека цената на опремата за модерен климатски систем е многу висока, пожелно е да се спроведе дизајнот и инсталацијата од страна на професионалци и квалификувани специјалисти. Треба да се сфати дека за да се постигнат истите резултати од страна на силите на независните единици, трошоците ќе треба да се зголемат.

Регулаторни барања

Gosstroy на Руската Федерација во 2004 година го усвои SNiP за греење и вентилација под број 41-01-2003, ги регулира и ги утврдува правилата и регулативите што климатската опрема мора да ги исполни.

Општи одредби на документот бараат усогласување со голем број технички параметри:

1. Норми на метеоролошки услови и чистота на воздухот во сервисираната зона во просториите на станбени и административни згради. ГОСТ за овој тип на објекти има број 30494, а исто така има и документ SanPin 2.1.2.1002 за квалитетот на воздухот;
2. Норми на метеоролошки услови и чистота на воздухот во сервисираната површина во рамките на производните, лабораториските и складишните објекти во согласност со ГОСТ 12.1.005 или СанПин 2.2.4.548;
3. Норми за бучава и вибрации оптоварување од работењето на опремата за системи за греење и климатизација и надворешни извори во согласност со SNiP 23-03. За системите за вонредни состојби и за чад во согласност со ГОСТ 12.1.003, нивото на бучава во просториите со опрема не треба да надминува 110 dBA, со импулсна природа на бучавата - не повеќе од 125 dBA;
4. Норми за заштита и заштита на атмосферата од штетни емисии на вентилација;
5. Одржување на стандардите за греење, вентилација и климатизација;
6. Норми за пожарна и експлозивна безбедност на клима уред.

Обрни внимание! Сите употребени цевководи, воздушни канали, топлинска изолација и опрема за греење и вентилација треба да се направат од материјали одобрени за градба. Сите материјали кои се предмет на задолжителна сертификација мора да имаат придружни документи за нивна употреба.

Посебно внимание се посветува на безбедноста. Сите UWC треба да бидат дизајнирани земајќи ги предвид безбедносните барања содржани во регулаторните документи на супервизорските органи, како и барањата на производителот на опрема, материјали и фитинзи, доколку овие барања не се во спротивност со овие правила и прописи.

Дополнително, течноста за ладење во системите за внатрешно греење треба да има температура од 20 ° C пониска од температурата на самозапалување на гасовите, аеросолите и другите супстанции во просторијата.

Во исто време, температурата не треба да ги надминува максималните вредности наведени во техничката документација за вентили, материјали и опрема, како и вредностите наведени како максимум во овие правила и прописи.

Ако температурата на водата во цевката или радијаторот надминува 105 ° C, тогаш се потребни мерки за спречување на вриење. Ако температурата на достапните површини надминува 75 степени, површините треба да се заштитат со огради или топлинска изолација, особено кога станува збор за објекти за дневен престој.

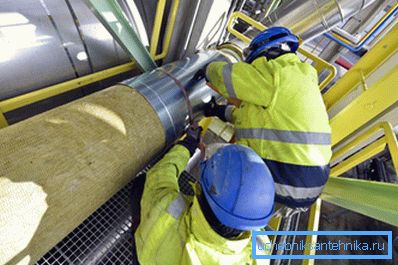

Температурата на површината на топлинска изолација не смее да надмине 40 ° C, а треба да обезбеди:

• Заштита на изгореници;
• Топлина загуба не надминува дозволените;
• Заштита од кондензација;
• Заштита на течноста за ладење од смрзнување, ако цевководот е поставен во незагреани или ладни простории.

Исто така треба да се изолираат топли површини на вентилација и опрема за греење, оџаци, цевководи и канали кои се наоѓаат во просториите. На површината на топлинска изолација, температурата треба да биде пониска од 20 ° C од температурата на палење на гасови, аеросоли и прашина во просторијата.

За изолација усвои SNiP 41-03.

Пресекот на воздушните канали со запаливи и експлозивни материи преку гасоводот е возможен само ако се забележи разлика од 20 ° C помеѓу температурата на палење на супстанцијата и температурата на површината на цевката. Ако точката на палење е под 170 ° C, тогаш таков пресек е неприфатлив.

Системите за греење на воздухот не треба да произведуваат проток што е потопло од 70 ° C кога го напуштаат дистрибутерот. Воздушно-термалните завеси на надворешните врати се ограничени на 50 ° C, а на надворешните отвори и порти - 70 ° C

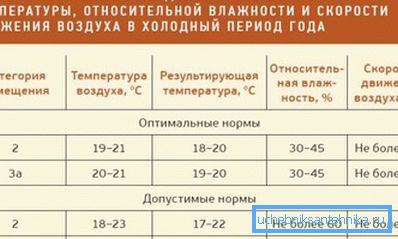

Обрни внимание! При греење и вентилација простории, параметрите на микроклимата се прифаќаат според ГОСТ 12.1.005, ГОСТ 30494, СанПин 2.2.4.548 и СанПин 2.1.2.1002. Стандардите за ладни и топли периоди во годината, како и за различни простории се наведени во овој документ.

Одржувањето на системите за греење и вентилација го вршат стручни тимови со сопствена служба за испраќање итни случаи.

Заклучок

Вентилација и греење се единствен климатски систем, кој е дизајниран земајќи ја предвид меѓузависноста на овие функции. Параметрите на HVAC системите се стандардизирани и регулирани со голем број официјални документи, каде посебно внимание се посветува на безбедноста. Видеото во оваа статија го надополнува она што е кажано со визуелните информации.
