Греен котел за цврсто гориво

Цената на греење котел направен од страна на индустриски метод (без оглед на видот на горивото, освен електрични), започнува на 13 илјади рубли. Ова се примероци со ниска моќност кои можат да ја загреат малата куќа. Повеќето сопственици на куќи не се соодветни. Освен тоа, не е секогаш можно да се користи природен гас за греење. Неопходно е да се разгледа како алтернативно цврсто гориво, отпадно масло, електрична енергија. За многу луѓе, цврсто гориво е посоодветно: дрво, јаглен, брикети. Занаетчиите претпочитаат да направат котел за греење на цврсто гориво со свои раце. Ова заштедува пари и рацете имаат нешто да направат.

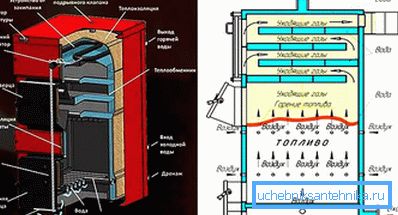

Главни компоненти

Главни компоненти

Котли на цврсто гориво се состојат од следниве компоненти:

  • оддел за полнење гориво;
  • златен колектор;
  • вентили за гас;
  • решеткарски решетки;
  • резервоар за вода;
  • разменувач на топлина;
  • оџак.

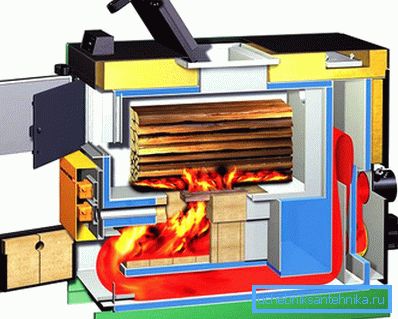

Видови

Видови

Според начинот на поставување на разменувачот на топлина, котлите на цврсто гориво се:

  • хоризонтално - разменувачот на топлина се наоѓа во хоризонталната рамнина;
  • вертикален - разменувачот на топлина е инсталиран во котелот.

Карактеристика на хоризонталната локација на разменувачот на топлина е нејзината наклонета позиција. Помеѓу горната точка и долната точка (излезот на течноста за ладење во системот) разликата во нивото е 1 см. Котлите со вертикален разменувач на топлина се користат главно за греење.

Во принцип, секој котел на цврсто гориво може да се користи за готвење. За ова, неопходно е да се обезбеди површина за готвење во неговиот дизајн.

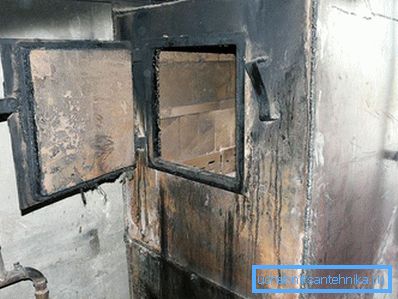

Toolkit

Toolkit

Со цел да го соберете котелот, ќе ви бидат потребни алатки и материјали.

Алатки:

  • лак заварување машина;
  • аголна мелница ("мелница") и тркала за сечење за сечење на метал;
  • форцепс;
  • електрична вежба со сет на вежби;
  • ниво и рулет.

Материјали:

  • Огноотпорна тула
  • Прелиен песок.
  • Клеј
  • Метал лист со дебелина од 5-8 мм. Подобро е да се користи нерѓосувачки челик, но можете да го користите челик.
  • Решетки од леано железо.
  • Метален агол.
  • Челични цевки за вода од правоаголни и кружни делови.
  • Врати за гориво, златен приемник.
  • Оџак капа.
  • Само за обиколката или циркулаторот.

Ако присилната циркулација е основна, а гравитациониот систем за греење треба да се зачува како резерва - се поставува бајпас. Кога работите само принудена циркулација, инсталирајте една пумпа.

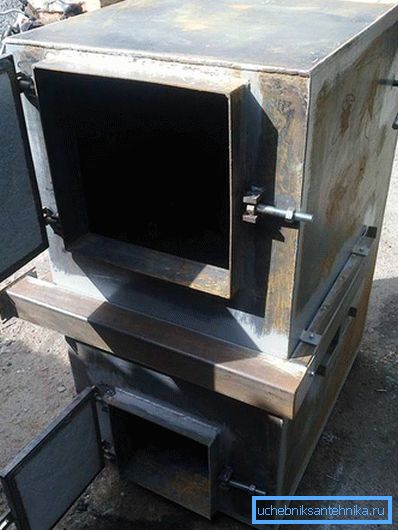

Производство и монтажа на делови

Производство и монтажа на делови

Започнете со работата на инсталацијата на котелот со свои раце со изготвувањето на шемата и цртежите на собранието. Според нив големини се применуваат на листовите од метал. Со означување отсечете ги предните, задните, страничните ѕидови и дното на котелот. Пред отсечени отвори за вратите на горивните и златните приемници.

Ако ги отсекувате отворите со секач за гас, тогаш така што челикот не "води", дупките се дупчат низ аглите на работното парче, а потоа металот се сече од средината до рабовите долж означувањето.

Ако користите мелница, дупките во аглите на вежбата не се потребни. Само пресечете го металот на планираната контура. Исто така, според големината, сите метални делови на котелот се сечат.

Производство на топлински изменувачи

Инсталирањето на разменувачот на топлина започнува со правење дупки во цевки наменети за лавици. Тие имаат квадратен пресек од 40-60 см. Во вертикалните цевки, кои се наоѓаат напред, 4 дупки со дијаметар од 5 см се отсечени со секач за гас и се поставуваат рамномерно по должината на работното парче.

Од задните столбови се направени кружни дупки со големина од 4 и 5 см. Од дното на идниот разменувач на топлина се прават дупки за снабдување на водата со котелот (враќање), а одозгора - за снабдување со вода за греење (снабдување). Сите отвори треба да бидат мазни без приливите, кои се елиминираат со помош на "мелница". Заварување цевки во целина произведуваат, одржување на агли од 90? и вертикално и хоризонтално, подготовка на крајните отвори на правоаголни цевки (лавици).

Заварувањето на завршениот изменувач на топлина се проверува за истекување. За таа цел, линијата за враќање е привремено замолчена (така што водата не истекува), а преку протокот се полни со вода.

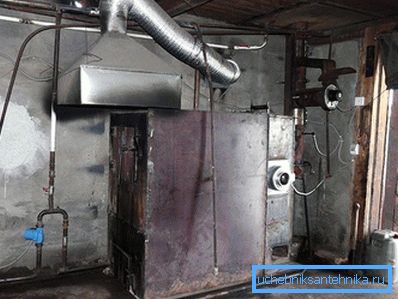

Котел за греење со цврст гориво

Монтиран котел во местото каде што се планира да се инсталира, бидејќи сите детали се многу тешки и се движат во готовиот облик е проблематично. Најпрво мора да биде опремена огнеупорна основа. Таа е поставена од огноотпорни тули. Со цел ѕидарството да не растера, може да се зајакне со метални агли на рабовите и тулите меѓу себе за да се цементира малтерот. Втората варијанта на фондацијата е монолитен бетон "перница".

Димензиите на темелите треба да бидат малку поголеми од основата на котелот. Челична палка е поставена на темелите - на дното на кантата за пепел.

На ѕидовите на резервоарот во кој е инсталиран разменувачот на топлина се изложени на неа од огноотпорни тули, бункерот за гориво и пепелникот приемник се опремени. Растојанието помеѓу разменувачот на топлина и ѕидот е 1 см. Решетките се поставени на дното на кантата за гориво. Во предниот ѕид од тули има отвори за вратата на приклучокот за гориво и за вратата од златото.

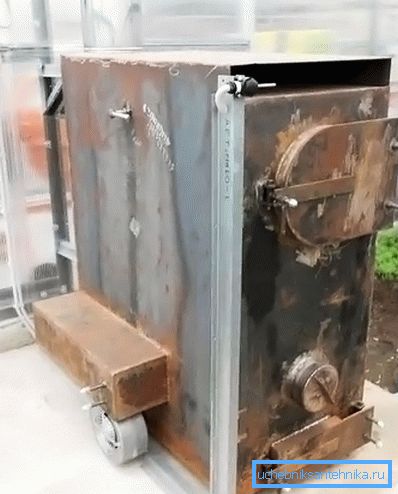

Домашен котел

Надворешните ѕидови на котелот се обложени со метал, кој е поврзан со агли поставени вертикално. Вратите се прикачени на металното куќиште. За отстранување на оџакот од јаглерод моноксид. Како да го инсталирате овој јазол зависи од присуството или отсуството на површината за готвење.

Ако котелот се користи за готвење, оџакот е поставен на страна, инаку - на врвот на котелот.

На излезот на котелот, оџакот е опремен со портален вентил за регулирање на ударот. Материјалот за цевката може да биде различен: огноотпорна тула, метал, азбест. Главната работа е да се постигне саканото ниво на влечење со цел да се организира процесот на горење.

За безбедно работење на котел со цврсто гориво, можете да инсталирате отворен резервоар за експанзија, влечење и температура на водата и вентилатор.

За да се спречи прегревање на течноста за ладење и експлозијата на котелот, потребно е постојано да се следи нивото на водата и температурата на согорувањето. Ако користите само принудена циркулација, тогаш при исклучување на електричната енергија за време на работата на котелот, ризикот од експлозија на разменувачот на топлина драматично се зголемува. Бидете внимателни.

Видео

Во обезбедениот видео материјал, ќе бидете во можност визуелно да се запознаете со дизајнот на котелот со цврсто гориво:

Цртежи

Во цртежите, можете да ги разгледате дизајнерските карактеристики на грејниот котел со цврст гориво:

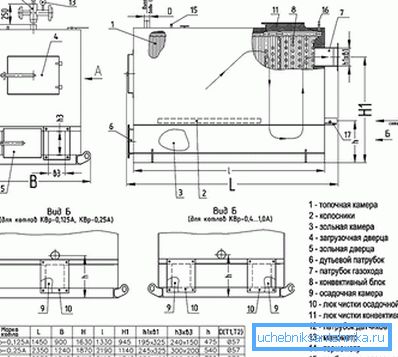

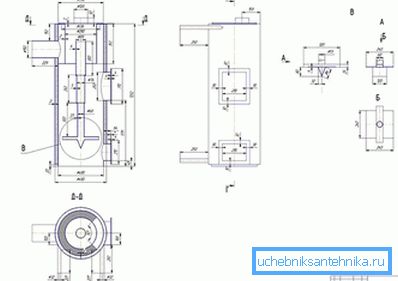

Цртеж на котел со цврсто гориво

Шема на котел на цврсто гориво

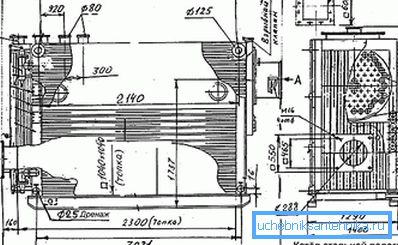

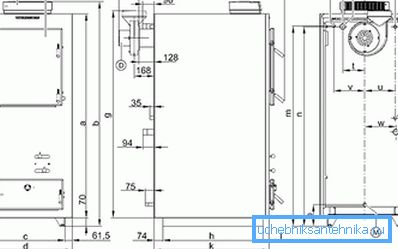

Цртеж на котел со цврсто гориво

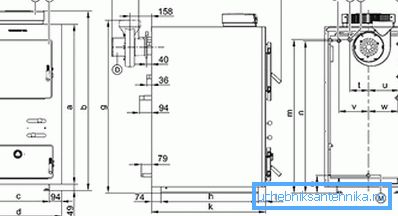

Цртеж на котел со цврсто гориво во детали

Цртање на котелот

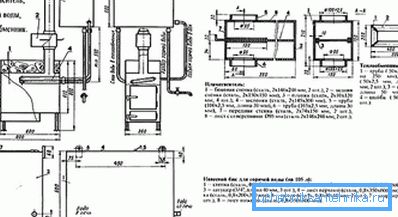

Конструктивно цртање на котел со цврсто гориво
