Гравитационен систем за греење: принцип на работа, елементи,

Како и со какви средства функционира гравитационото греење? Што влијае врз циркулацијата на течноста за ладење? Која опрема е потребна за целосна и непроблематична работа на системот? Во оваа статија ќе се обидеме да најдеме одговори на овие и многу други прашања.

Што е тоа

Во секој систем за греење на вода, функцијата на пренос и дистрибуција на топлина на грејните тела ја врши течноста за ладење - течна супстанција со значителен специфичен топлински капацитет.

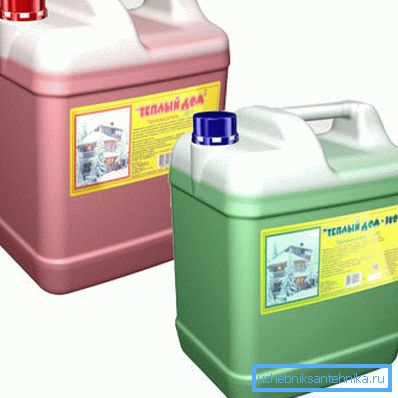

Најчесто, оваа улога игра обична вода; сепак, во случаи каде што куќата може да остане без греење за време на зимата, често се користат течности со пониски фазни транзициски температури.

Без оглед на типот на течноста за ладење, мора да се направи за движење, пренос на топлина.

Нема многу начини да го направите ова.

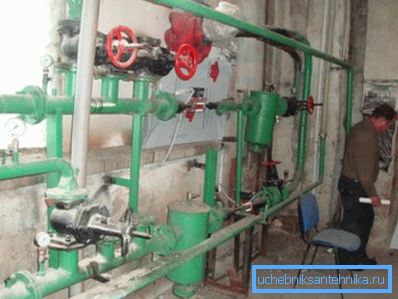

• Во системите за централно греење, функцијата на поттикнување на циркулацијата е падот на притисокот помеѓу цевките за напојување и враќање на грејната мрежа.

• Автономни системи со присилна циркулација за оваа намена се завршени со циркулациони пумпи..
• Конечно, течноста за ладење во гравитационите (гравитациони) системи се движи само со менување на сопствената густина за време на загревањето..

Како функционира

Принцип

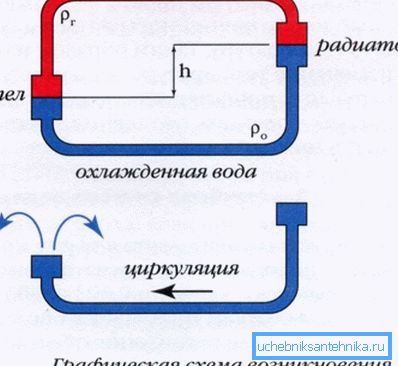

Ајде да се обидеме повеќе визуелно да го замислиме механизмот на функционирање на таков систем.

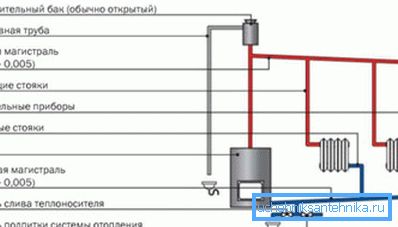

Едноставно кажано, таа се состои од две садови за комуникација поврзани со цевки (греење коло) во еден прстен. Првиот сад е котелот, вториот е самиот систем за греење, кој се состои од радијатори, шишиња и врски. Висината на двете садови е иста.

Наведете: по правило, грејното коло има значителна висина. Најмалку - многу повеќе од котел. За да се надмине овој проблем, колото веднаш по котелот е завршено со забрзувачки колектор - вертикален дел во кој загреаната течност за ладење е принудена.

Откако ќе се загрее разменувачот на топлина, неговата содржина брза нагоре, поместена со постудени маси. Достигнувајќи ја горната точка на забрзувачкиот колектор, топла течноста за ладење почнува да се спушта, минува низ грејачите по должината на патот и постепено им дава топлинска енергија.

Кога се лади, ја зголемува густината и на долната точка од нејзиниот пат е веќе подготвен да ја притисне загреаната течност во разменувачот на топливата котел во забрзувачкиот колектор, започнувајќи нов циклус на работа на системот.

Фактори

Очигледно, колку е поголема стапката на циркулација, толку ќе биде подеднакво распределбата на топлината во колото, толку помалку ќе биде температурната варијација на батериите. Што ја одредува оваа брзина?

Билансот на два спротивни фактори: создаден кога системот за притисок и хидрауличниот отпор на колото.

Од што зависи секој фактор?

Рачен притисок

• Од висината на горниот дел од колото (односно вкупната висина на дел од котелот - колектор од горната фаза). За да се зголеми, бојлерот, ако е можно, е монтиран во подрумот, а горниот дел од полнењето се носи на таванот.

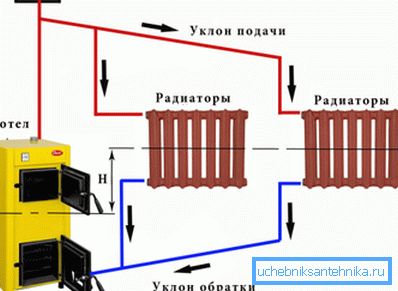

• Од наклонот на флаширање. Како по правило, тоа е направено постојано: од врвот точка на полнење се спушта до котелот, губејќи најмалку еден сантиметар над нивото на подот по линеарен метар должина. Благодарение на падината, ладилното средство за ладење го прави својот пат, занесен од сопствената тежина.

Хидраулична отпорност

Колку е помал, толку е полесно за вода или за друга течност за ладење да се направи со фиксна глава.

Што влијае на хидрауличниот отпор на системот?

• Дијаметар на полнење. Колку е поголем, толку помал отпор има цевката до протокот на вода. Апсолутниот минимален дијаметар е 32 милиметри; почесто, при градење на гравитациониот систем со свои раце, цевка од 40-50 мм во големина се користи како полнење.
• Должината на полнењето. Контурите со должина од повеќе од сто метри со разумен дијаметар едноставно ќе бидат неоперабилни. Обично гравитационите системи за греење не прават подолг од 40-50 метри.
• Бројот на свиоци и премини на дијаметар. Секој од нив ја зголемува отпорноста на движењето на водата.
• Бројот и типот на вентилите. Колку е помал пресврт на уредите за зачувување, толку подобро.

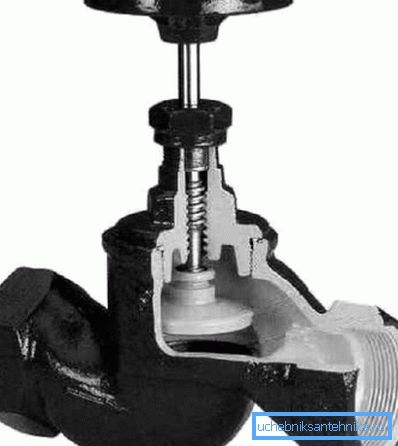

Практична последица: подобро е да не се користи вентил за завртка во гравитациониот систем. Освен фактот дека нивниот дизајн е застарен и одамна морално, нивните потези создаваат многу поголема хидраулична отпорност од мазниот дупчан топчест вентил.

• Конечно, материјалот на цевката и неговата возраст имаат силно влијание врз отпорноста на протокот. Да бидеме прецизни, решавачкиот фактор е т.н. коефициент на грубост. Споредете ја неговата вредност за различни цевки.

Практична последица: при инсталирањето е подобро да се користи пластична или метална пластика. Вие не може да се плашите од прегревање: додека има вода во колото, температурата на цевките нема да надмине 100 степени.

Опрема

Гравитациониот може да биде или затворен систем кој не комуницира со атмосферски воздух, или отворен за атмосферата. Видот на опремата што му е потребна зависи од видот на системот.

Отвори

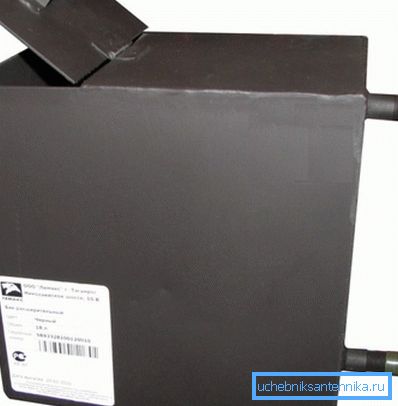

Всушност, единствениот задолжителен елемент е отворениот резервоар за експанзија.

Комбинира неколку функции:

• Задржува вишок вода кога се прегрее.
• Отстранува воздух и пареа создадени од врела вода во колото.
• Се користи за довод на вода за да се компензира за истекување и испарување.

Во случаи кога радијаторите се наоѓаат над него во одредени области на флаширање, нивните горни приклучоци се завршуваат со проветрување. Во оваа улога може да се употребат и майевски славините и обичните чешми за вода.

За да го ресетирате системот, тој обично се надополнува со филијала која води до канализациониот систем или едноставно надвор од куќата.

Затворено

Во затворен гравитационен систем, функциите на отворен резервоар се дистрибуираат до неколку независни уреди.

• Дијафрагмата експанзија резервоарот на системот за греење обезбедува способност за проширување на течноста за ладење за време на загревањето. Како по правило, нејзиниот волумен е земен еднаква на 10% од вкупниот волумен на системот.

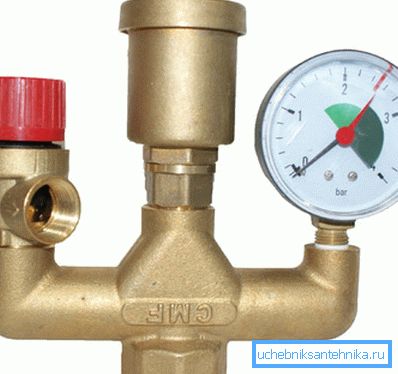

• Сигурносниот вентил го ослободува вишокот на притисок кога резервоарот е полн.
• Мануелен отвор за воздух (на пример, истиот кран од Мајевски) или автоматски отвор за воздух е одговорен за издувните гасови.
• Манометар покажува притисок.

Важно: во гравитациониот систем најмалку една воздушна вентилација мора да биде присутна на највисоката точка. За разлика од шемата со принудна циркулација, тука воздухопловот едноставно нема да дозволи движењето на течноста за ладење.

Покрај горенаведеното, затворен систем обично е обезбеден со скокач со систем за ладна вода, овозможувајќи му да се пополни по испуштањето или да се компензира за истекување на вода.

Распоред

Упатствата за дистрибуција на радијатори се одредуваат првенствено од бројот на подови во куќата.

Еден кат

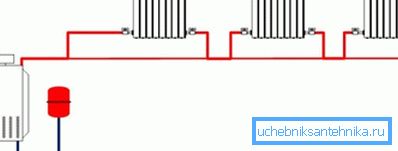

Кога се дистрибуира на еден кат, авторот силно препорачува да не го откриеме тркалото и да го употребиме Ленинград. Во правилната имплементација, тоа е прстен поставен по периметарот на куќата, со грејни уреди вклопени паралелно со овој прстен.

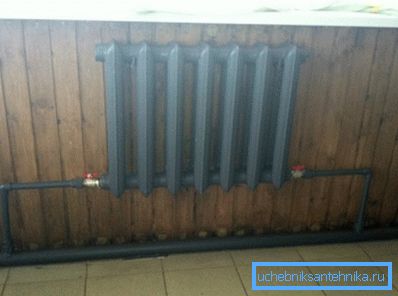

Секој радијатор е поврзан од долу до дното или дијагонално. Олово се снабдуваат со два вентили или вентил во доводот и задушување на повратната цевка. Исклучените вентили ќе ви овозможат да ги исклучите батериите за поправка, без запирање на целото коло, или да гаснете дел од грејните уреди за изедначување на температурата.

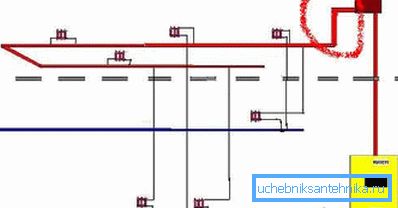

Два спрата

Но, во случај на два спрата, дво-цевката шема е оптимална со повторно зголемување на дијаметарот на флаширање и стенд-бај врска на радијаторите. Всушност, ние создаваме типична шема за топливо полнење: по забрзувачкиот колектор, течноста за пренос на топлина се турка во цевката за снабдување, а од таму од гравитацијата се враќа на полнењето на повратниот проток низ радијаторите.

Најважната работа: ризерите се задолжителни за балансирање. Без него, ќе добиеме екстремно нерамна распределба на температурата: целата течност за ладење ќе поминува низ најблиските до котелот.

Ако вашиот котел е монтиран во подрумот, логично е да го внесете во него помалото полнење.

Се разбира, предмет на еден од двата услови:

1. Во подрумот е изолирана и има позитивна температура во текот на целата година.
2. Вашиот систем за греење - со антифриз или со кој било друг антифриз.

Добрите и лошите страни

Што е гравитација греење на позадината на систем со присилна циркулација? Дали вреди да застанете по негов избор при дизајнирањето на вашата куќа?

Основаност

• Системот е апсолутно безбеден. Нема делови што се движат или носат; тоа не зависи од надворешни фактори, вклучувајќи и нестабилно напојување надвор од градот.
• Гравитационата шема е саморегулирачка. Колку е постудено враќањето, толку побрзо циркулацијата на течноста за ладење: по сите, таа има поголема густина од масата загреана во котелот.

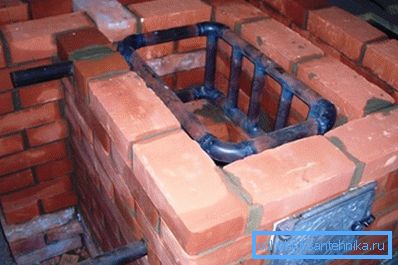

• Конечно, при дизајнирањето на овој систем, не е неопходно да се вклучат во комплексни пресметки, не се потребни посебни вештини: таквите шеми беа дизајнирани и од нашите дедовци. Во руралните средини сеуште е можно да се најдат контури прикачени на разменувач на топлина со челични цевки сместени во руска печка.

Недостатоци

Не без нив.

• Системот се затоплува доста бавно. Од палење на котелот до излезот на батериите до работната температура може да помине еден и пол до два часа.

Патем: тие исто така ќе се оладат поради големиот волумен на течноста за ладење. Особено ако грејните тела се инсталираат од леано железо за греење или масивни регистарски таблици.

• Едноставноста на системот не значи дека неговата цена ќе биде значително помала во споредба со алтернативите. Солидниот дијаметар на полнењето ќе има значителни трошоци. Еве еден извадок од сегашната ценовна листа за армираната полипропиленска цевка од една од руските компании:

• Без балансирање може да се забележи варијација на температурата помеѓу радијаторите.
• Конечно, со мал пренос на топлина од котелот, областите за шишиња што се изведуваат на таванот или во подрумот можат да се сфатат со мраз во тешки мразови.

Двајца во едно

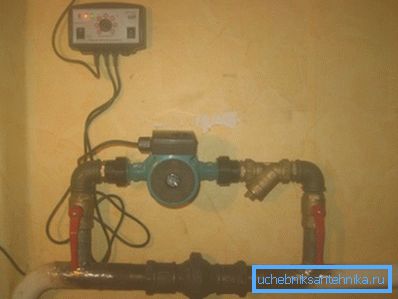

За да се решат сите проблеми на гравитационата шема наведени погоре, може да се надградат со бочна пумпа. Во овој случај, системот ќе ја задржи способноста да работи со природната циркулација.

При спроведувањето на ова дело, вреди да се задржи на неколку едноставни правила.

• Помеѓу точките за прислушување, вентилот се поставува на пумпата или, многу подобро, контролен вентил за топката. Кога пумпата е во функција, нема да дозволи на работното коло да возат вода во мал круг.
• Пред пумпата да е потребен резервоар за кал. Тоа ќе го заштити роторот и пумпата лежишта од скала и песок.
• Втиснувањето на пумпата е ограничено на пар на вентили кои ви дозволуваат да го чистите филтерот или да ја отстраните пумпата за поправка без губење на течноста за ладење.

Заклучок

Се надеваме дека ќе можеме да одговориме на сите прашања што се акумулирани во читателот. Како и секогаш, дополнителни информации за принципот на работа на системи за гравитација и нивниот уред може да се најдат во приложеното видео. Успеси!
