График на температурата на системот за греење: запознаен со

Кои закони се предмет на промени во температурата на течноста за ладење во системите за централно греење? Што е тоа - температурата распоред на системот за греење 95-70? Како да ги доведете параметрите за греење во согласност со распоредот? Да се ​​обидеме да одговориме на овие прашања.

Што е тоа

Да почнеме со неколку апстрактни тези.

• Со менување на временските услови, загубата на топлина на секоја градба се менува по нив.. Во замрзнувањето со цел да се одржи постојана температура во станот, потребна е многу повеќе топлинска енергија отколку во топлото време.

Наведете: цената на топлината не се определува со апсолутна вредност на температурата на воздухот на улица, туку од страна на делта помеѓу улицата и внатрешноста. Значи, во + 25C во станот и -20 во дворот, трошоците за топлина ќе бидат исти како на +18 и -27, соодветно.

• Протокот на топлина од грејачот на константна температура на течноста за ладење, исто така, ќе биде константен. Пад на собна температура малку ќе го зголеми (повторно, со зголемување на делтата помеѓу топлината и воздухот во просторијата); Сепак, ова зголемување ќе биде категорично недоволно за да се компензира зголемената загуба на топлина преку ковертот на зградата. Само затоа што долниот праг на температура во станот е ограничен од сегашната SNiP до 18-22 степени.

Очигледното решение за проблемот на зголемување на загубите е да се зголеми температурата на течноста за ладење.

Очигледно, нејзиниот раст треба да биде пропорционален со намалувањето на надворешната температура: поладно е надвор од прозорецот, толку е поголема загубата на топлина ќе треба да се компензира. Кои, всушност, нè доведуваат до идејата за создавање на специфична табела за совпаѓање на двете вредности.

Така, графиконот на температурата на системот за греење е опис на зависноста на температурата на цевките за снабдување и враќање на тековното време надвор.

Како се уредуваат работите

Постојат два различни видови на графикони:

1. За топлинска мрежа.
2. За внатрешен систем за греење.

За да се разјасни разликата помеѓу овие концепти, веројатно вреди да се започне со краток увид во тоа како функционира централното греење.

ЦХП - топлински мрежи

Функцијата на овој пакет е да ја загрее течноста за ладење и да ја достави до крајниот корисник. Должината на грејната мрежа обично се мери во километри, вкупната површина - во илјади и илјадници квадратни метри. И покрај мерките за топлинска изолација на цевките, загубата на топлина е неизбежна: поминаа патот од ЦХП или котел до границата на куќата, процесот на вода ќе има време да се делумно ладење.

Оттука и заклучокот: за да може да стигне до потрошувачот, при одржувањето на прифатлива температура, снабдувањето на грејната мрежа на излез од постројката за ЦХП треба да биде што е можно топло. Ограничувачкиот фактор е точка на вриење; сепак, со зголемен притисок, се менува кон повисоки температури:

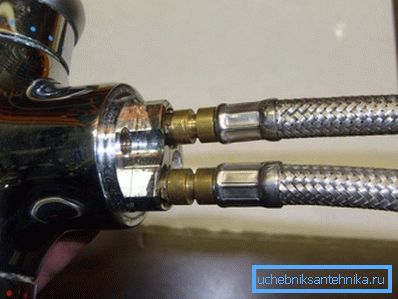

Типичен притисок во цевката за снабдување со греење е 7-8 атмосфери. Таквата вредност, дури и земајќи ги предвид загубите на притисокот за време на транспортот, овозможува системот за греење да се стартува во куќи до 16 ката високи без дополнителни пумпи. Сепак, тоа е безбедно за автопатите, столбови и приклучоци, мешалки на црева и други елементи на системи за греење и топла вода.

Со маржа, горната граница на температурата на протокот се претпоставува дека е 150 степени. Најзастапените графички графики за греење за грејни мрежи лежат во опсег од 150/70 - 105/70 (температури на протокот и враќање).

Куќа

Постојат неколку дополнителни ограничувачки фактори во системот за греење во домот.

• Максималната температура на носачот на топлина во неа не може да надмине 95 С за две цевки и 105 С за едноканално греење на објектот.

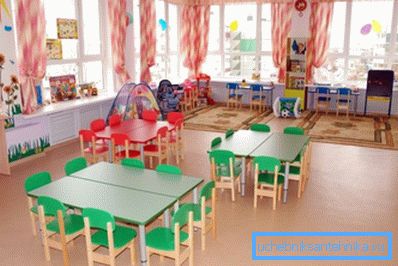

Патем: во предучилишните образовни институции ограничувањето е многу потешко - 37 В. Цената за намалување на температурата на набавката е зголемување на бројот на радијаторски секции: во северните региони на земјата, просториите на групи во градинките буквално се појавуваат од нив.

• Делта температури помеѓу цевките за снабдување и враќање од очигледни причини треба да бидат колку што е можно помали. - инаку температурата на батериите во зградата ќе се разликува во голема мера. Ова значи брза циркулација на течноста за ладење. Меѓутоа, премногу брзата циркулација преку системот за греење на куќата ќе доведе до фактот дека повратната вода ќе се врати на автопатот со прекумерна топлина, што е неприфатливо поради бројни технички ограничувања во работењето на ЦХП.

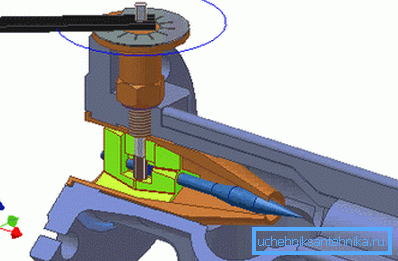

Проблемот е решен со инсталирање на еден или повеќе лифтови јазли во секоја куќа, во која линија за враќање се меша со струја на вода од цевката. Како резултат на мешавината, всушност, се обезбедува брза циркулација на голем волумен на течноста за ладење без прегревање на реката за враќање на гасоводот.

За мрежни мрежи, се поставува посебен распоред за температура врз основа на шемата за работа на лифтот. За дво цевки, типична температура распоред за греење е 95-70, за една цевка (што, сепак, е реткост во станбени згради) - 105-70.

Климатски зони

Главниот фактор кој го одредува распоредниот алгоритам е проценетата зимска температура. Табелата за температурата на течноста за ладење треба да се состави на таков начин што максималните вредности (95/70 и 105/70) на врвот на мразот ја обезбедуваат соодветната SNiP температура во станбените простории.

Дозволете ни да дадеме пример за внатрешна табела за следните услови:

• Грејни тела - радијатори со проток на течноста за ладење од дното кон врвот.

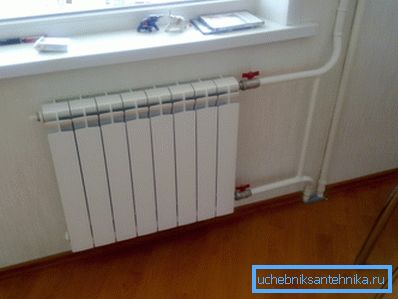

• Греење - две цевки, со застаклување цевки.

• Дизајн температура на надворешниот воздух е -15 C.

Нијанса: при утврдување на параметрите на трасата и системот за греење во куќата, се зема просечната дневна температура. Ако во текот на ноќта тоа ќе биде -15, а во текот на денот -5, -10C се појавува како надворешна температура.

И тука се некои вредности на проценетите зимски температури за руските градови.

Прилагодување

Доколку управувањето со ЦХП и топлотните мрежи е одговорно за параметрите на трасата, одговорноста за параметрите на куќната мрежа им се доделува на жителите. Многу типична ситуација е кога со жалбите на жителите за студот во становите, мерењата покажуваат отстапувања од распоредот во надолна линија. Нешто помалку често се случува мерењата во бунарите на топлинските мотори да покажуваат покачена температура на враќање од куќата.

Како да ги доведете параметрите за греење во согласност со распоредот со свои раце?

Дупчење на млазници

Кога температурата на мешавината и вратената температура се премногу ниски, очигледното решение е да го зголемат дијаметарот на млазницата на лифтот. Како е направено ова?

Инструкции - во служба на читателот.

1. Преклопете ги сите вентили или вентили во комплетот на лифтот (влез, куќа и топла вода).
2. Лифтот се демонтира.
3. Млазницата се отстранува и се прегрева со 0,5-1 мм.
4. Лифтот е составен и започна со воздушно крварење во обратен редослед.

Совет: наместо на paronitovye гарнитури на прирабници може да се стави гума, се сече на големината на прирабницата на комората за автомобили.

Збогатен лизгач

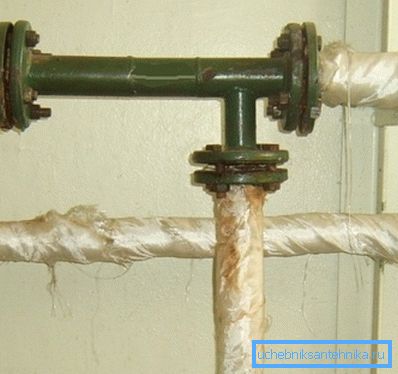

Во критична ситуација (силни ладни и замрзнување станови) млазницата може целосно да се отстрани. Така што аспираторот не стане мост, тој е заглавен со палачинка од челичен лим со дебелина од најмалку милиметар.

Предупредување: ова е итна мерка што се користи во екстремни случаи, бидејќи во овој случај температурата на радијаторите во куќата може да достигне 120-130 степени.

Диференцијално прилагодување

На покачени температури како привремена мерка до крајот на грејната сезона, се практикува да се прилагоди диференцијалот на лифтот со вентил.

1. ПВР се префрлува на напојување.
2. На повратната цевка е поставен манометар.
3. Влезниот вентил на цевководот за затворање целосно затвора и постепено се отвара со контрола на притисокот на манометарот. Ако само го покриете вентилот, исцрпувањето на образите на шипката може да застане и одмрзне контурата. Капката се намалува со зголемување на притисокот при повратниот проток од 0,2 атмосфера дневно со дневна контрола на температурата.

Заклучок

Се сеќаваме уште еднаш: последните две препораки може да се применат само во критични ситуации како привремени мерки. Како и секогаш, видеото прикачено на статијата ќе му овозможи на читателот дополнителни информации за предметот. Успеси!
