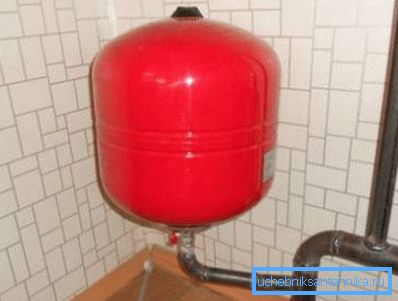

Експанзионен резервоар за греење - дијаграм за инсталација

При инсталирање на некои системи на автономна грејна инсталација експанзионен резервоар е потребен. Во оваа статија ќе разгледаме што е овој уред, која функција ја извршува и како е поврзан со системот.

Што е експанзионен резервоар и зошто е потребно?

Од името на овој уред, можете да претпоставите дека е потребно за проширување. Факт е дека со промена на температурата, притисокот во системот се менува како резултат на термичка експанзија. Бидејќи при менување на нејзиниот волумен, вода или друга течност за ладење останува речиси неспоива, термичката експанзија може да доведе до уништување на уреди за загревање.

Поради оваа причина, постои таков феномен како вода чекан, кој исто така може да го оштети цевки или радијатори. Единствено точно решение во оваа ситуација е вклучувањето на резервоарот со воздух (лесно компресирана супстанција) во системот. Со таков резервоар, термичката експанзија на течноста за ладење само ќе доведе до мало зголемување на притисокот.

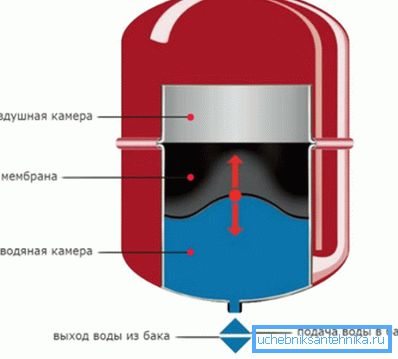

Обрни внимание! Така што кислородот не се раствора во вода и не предизвикува корозија во цевководот, водата во резервоарот е одделена од воздухот со еластична мембрана.

Треба да се напомене дека уредот ја извршува опишаната функција во затворени системи за греење.

Сепак, експанзионните резервоари се користат во други видови грејни објекти:

• Во отворени системи кои се во контакт со воздухот.
• Во централизирани системи со прелевање. Во овој случај, резервоарот е инсталиран на таванот и е поврзан со цевката за греење на домот.

Во двата случаи, е потребно инсталирање на резервоар за проширување за да се отстранат воздушните приклучоци од цевководот. Ова се должи на фактот дека притисокот на течноста за ладење во системите за греење не е доволен за да го притисне воздухот од горните делови. Како резултат на тоа, резервоарот за проширување служи како резервоар за собирање воздух.

Во затворен топлификациски цевководи, воздухот се исклучува кога ќе се запали греењето, а на отворено, самото поаѓа во атмосферата.

Карактеристики за инсталација

Инсталирањето на експанзиониот резервоар во системот за греење зависи од типот на последниот. Како што споменавме погоре, греењето може да се спроведе со користење на затворени и отворени методи.

Подолу, ние размислуваме како да направите поврзување на резервоарот за поврзување во двата случаи.

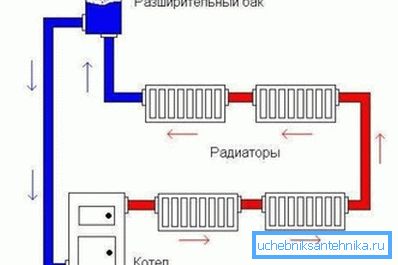

Отворен систем

Отвореното загревање, во суштина, е еден голем сад со специфични конвективни струи внатре.

Инсталирањето на експанзионен резервоар за греење во овој случај, како и за сите други уреди за загревање, треба да обезбеди:

• Брз пораст на течноста за ладење што ја загрева котелот до горната точка на грејната конструкција, како и неговата природна циркулација преку грејните уреди.
• Слободно и непречено движење на воздушни меури нагоре.

Поради овие причини, инсталацијата на овој уред се изведува на врвот на структурата. Најчесто, во приватни куќи, овие резервоари се наоѓаат на таванот или на врвот на горниот колектор (во еден цевковод).

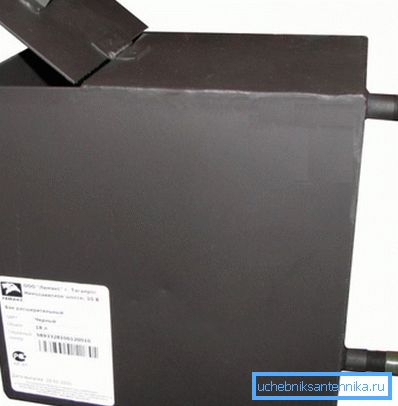

Морам да кажам дека самиот резервоар за отворен систем е исто така различен во неговиот дизајн:

• Не бара вентили;
• Не е потребна гумена мембрана, па дури и покривка.

Во овој случај, експанзиониот резервоар е едноставен сад во кој, доколку е потребно, можете да додадете кофа со вода за да ја замените испарената вода. Како по правило, цената на таков уред е еднаква на пар на електроди и цената на квадратен метар од лим од челик е дебела од неколку милиметри.

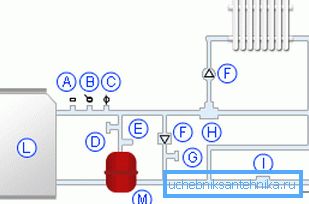

Затворена систем

Ако дизајнот се имплементира според затворена шема, тогаш инсталацијата на експанзиониот резервоар на системот за греење има голем број карактеристики, кои ќе ги испитаме подолу:

• Најоптимално место за поврзување на уредот е областа во местото каде што течењето на течноста за ладење е најблиску до ламинарниот проток и нема турбуленции.. Затоа, очигледното решение е да го инсталирате пред циркулациона пумпа за греење. Што се однесува до висината на локацијата, тоа не е важно, бидејќи задачата на уредот, како што е веќе споменато погоре, е да се компензира за топлинска експанзија и амортизација на вода чекан.
• Од голема важност е локацијата на резервоарот во вселената. Идеално, течноста треба да влезе во контејнерот одозгора, што целосно ќе го отстрани воздухот од просторот со течноста.
• Обемот на уредот мора да биде најмалку една десетина од волуменот на сите течности во системот.. Пресметајте ја волуменот на вода може да се базира на моќноста на котелот - се зема 15 литри течност за киловат.

Обрни внимание! Често, грејни котли се опремени со експанзиони резервоари и дури циркулациони пумпи. Затоа, пред да одите на шопинг за уреди, треба да бидете сигурни дека тие се потребни.

Собрание

Како пример, размислете како инсталира мембрански капацитет.

Значи, упатството изгледа вака:

• Ако поврзувањето е направено со постојното греење, најпрвин потребно е да се исклучи целата опрема и да се исцеди водата од батериите. За да го направите течниот проток подобро, отворете ги чешмите на Маевски.

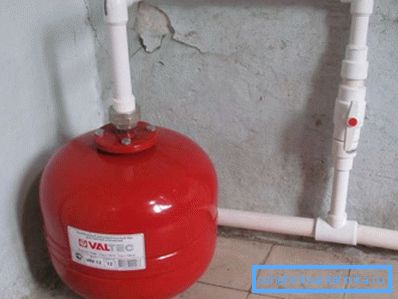

• Ако се користат пластични батерии за греење, инсталацијата треба да се изврши преку монтажен монтажен елемент, наречен "Американски". Првиот дел од него е прицврстен на резервоарот, а вториот се залемени на цевката. Потоа се поврзани двата дела.

• Потоа треба да се намали грејната цевка и да се инсталира мета на која е поврзана цевката од резервоарот.
• Додека во батериите нема вода, неопходно е да се извади груб филтер и да се измие.
• По инсталирањето на сите елементи на место, треба да ги отворите чешмите и да ги наполните радијаторите со вода. Притисокот треба да се зголеми на 1,2-1,3 kPa.
• На крајот од работата треба да се тргне воздухот и да се затвори славините Мајевски.

Совет! Пред резервоарот за проширување, пожелно е да се инсталира кран. Ова ќе ви овозможи да го поправите уредот без да испуштате вода од батериите.

По извршувањето на сите горенаведени чекори, можете да го вклучите бојлерот.

Корисни совети

За да не функционира уредот да не предизвикува проблеми, препорачуваме да ги прочитате следниве совети:

• Сите мембрански резервоари имаат брадавица која ви овозможува да пумпате воздух до потребниот притисок.. Од фабриката, уредите се продаваат со притисок од 1,5 kgf / cm. Истата брадавица овозможува, доколку е потребно, да го намали притисокот.

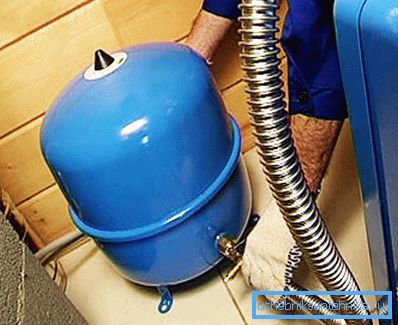

• Постојат топли експанзиони резервоари за греење и сини за водоснабдување.. Разликата меѓу нив лежи само во фактот дека во сина мембраната е направена од гума за храна.
• Ако безбедносниот вентил на резервоарот често работи, тогаш неговиот волумен не е доволен. Во овој случај, паралелно можете да инсталирате друг таков уред.
• Ако течноста во резервоарот се врие, тоа значи дека течноста за ладење циркулира со мала брзина или воопшто нема циркулација.. Соодветно на тоа, проблемот лежи во циркулационата пумпа.

Еве, можеби, сите главни точки што треба да ги знаете за успешна инсталација и работа на експанзиониот резервоар.

Заклучок

Резервоарот за експанзија често е неопходен елемент на системот за греење. Покрај тоа, за да може ефикасно да се справи со задачите што му се доверени, потребно е правилно да се инсталира, во согласност со горенаведените правила.

Од видеото во оваа статија можете да ги собереш некои дополнителни информации за оваа тема.
