Едностепен систем за греење: како да се загрее вашата куќа

Изборот на греење вашата сопствена куќа е една од најважните фази на дизајнот и изградба на станови. Тоа зависи не само удобност и удобност во куќата, но колку пари ќе бидат потрошени за комунални услуги. Оптимален избор за згради со мала површина е едноканален систем за греење со природна циркулација, правилата за чија монтажа се направи и за што ќе се дискутира подолу.

Видови

Греењето со една цевка може да се дизајнира според неколку различни шеми. Изборот на одреден зависи од вашите лични преференции, како и од карактеристиките на објектот што се гради.

Сепак, секоја шема на еден цевковод за греење ги има следниве карактеристики:

• во оваа инженерска мрежа не постои поделба на цевките за снабдување со течноста за ладење и вода за испуштање на течноста за ладење од радијаторите;
• сите уреди се поврзани во заеднички систем во серија, а течноста за ладење, минува низ системот, опишува прстен;
• Затворениот систем за греење со еден цевковод (со затворен круг на циркулација на топла вода) може да се комбинира со две цевки - во овој случај, водата се доставува до подови и се вади преку два канали, а жиците се распоредени еден по еден.

Градежни инженери разликуваат четири варијанти на едно-цевни кола, кои се разликуваат во начинот на поставување на цевководот кој го поврзува котелот со радијатори.

1. Единечна грејна шема со аранжман со дупчиња. Во овој случај, течноста за ладење тече низ цевките распоредени хоризонтално и поставени по подот (или под него), по што се крева на инсталираните грејни панели. Предностите на овој систем се во лесно регулирање на температурата и способноста да се блокираат одделни елементи на инженерската мрежа во случај на несреќи или за превентивно одржување.

1. Систем за греење со една цевка со горната дистрибуција. Тука течноста за ладење, оставајќи го грејачот, веднаш се крева до највисоката точка на мрежата, по што се дистрибуира со цевки поставени хоризонтално над грејните плочи.

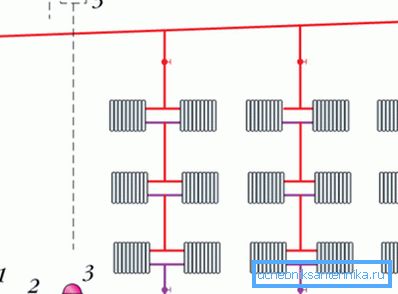

1. Вертикален систем за греење на монотокот. Неговата особеност е дека во просториите нема хоризонтално поставени цевки. Тука течноста за ладење, која паѓа во горната точка, тече вертикално надолу, поминувајќи по патеката преку радијаторите инсталирани во просториите.

1. Хоризонталниот систем за греење на монотокот е фундаментално сличен со претходниот, но тука цевките се распоредени хоризонтално. Често оваа шема се користи во еднокатни куќи.

Во прилог на сорти опишани погоре, една цевка шема на системот за греење е:

• со природна циркулација на течноста за ладење;
• со принудна организација на проток на вода.

Во првиот случај, протокот на течност е обезбеден од температурната разлика и, соодветно, густината. Притисокот на оладената вода што тече надвор од радијаторите го дислоцира помалку густата и топла течност за ладење на повисоките точки на цевководот, од каде што се шири понатаму.

Со цел таквата мрежа нормално да функционира, потребно е при монтажата на цевките да се нареди нивната падина кон котелот за 3-4 степени. И ова не е секогаш возможно во една приказна згради со голема должина (повеќе од 30 метри).

Системот на принудна циркулација е дополнително опремен со пумпа, која се поставува пред влезот на повратен (ладен) гасовод до котелот. Во овој случај, наклонот може да се направи помал (од 0,5 до 1 степен).

Обрни внимание! Пожелно е шемата со природна циркулација, бидејќи е повеќе нестабилна - нејзиното работење не зависи од присуството или отсуството на електрична енергија.

Со цел да се избегне стагнација на вода за време на прекин на струја, инженерите советуваат да се инсталира т.н. забрзувачки колектор. Ова е заедничка вертикална цевка која го подига течноста за ладење до врвот на системот - на висина од најмалку 1,5 метри во однос на радијаторите.

Собрание

Принцип на работа и елементи

Едно-цевката затворен систем за греење е прстен во кој се вклучени сите негови составни делови:

• котелот кој ја загрева течноста за ладење на однапред одредена температура;
• цевки низ кои се испорачува топла вода до радијаторите, и по нивното преминување во котелот;
• грејни панели;
• експанзија резервоар.

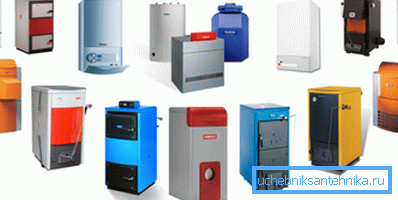

Избор на котел, обрнете внимание на видот на горивото што го користи. Најекономични грејачи, каде што водата се загрева со гас. Но, за оваа намена неопходно е гасоводот да одговара на вашата локација. Покрај тоа, често се користат опрема за цврста или течна гориво, течен гас за шишиња или комбинирани единици.

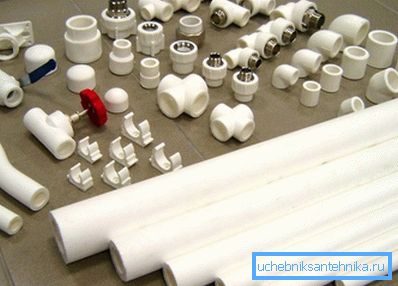

Дијаметарот на цевките зависи од должината на грејната мрежа, од типот на радијатори во областа на куќата, од моќта на котелот и сл. Во моментов, најчестите нафтоводи на различни полимери.

При изборот на цевки и радијатори за дизајнирање на едноканален систем за греење потребно е да се земат предвид инженерските параметри (обемот на потребната течност, нејзиниот притисок, температура, дијаметар на цевководи, површина на радијатори и сл.), Што мора однапред да се определи.

Пресметка на хидрауличното греење - едноканален систем со која било локација на главната довод на течноста за ладење - може да се направи независно или да ја довери оваа работа на специјалист. Цената за таква услуга обично не е многу висока.

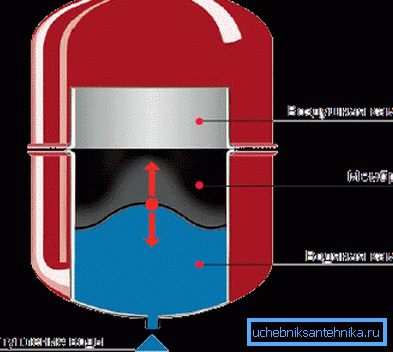

Експанзиониот резервоар е неопходен за регулирање на притисокот на течноста во системот и спречување на неговото распаѓање во случај на негово зголемување. Современиот систем за греење вклучува употреба на експанзивен резервоар со затворен тип. Се состои од две комори разделени со флексибилна преграда. Во еден од нив воздухот се пумпа под висок притисок, вториот е поврзан со грејните цевки.

Обрни внимание! Експанзиони резервоари од затворен тип може да се инсталираат не само на врвот на системот, туку и на секое место погодно за вас, на пример, котлара или просторија за комунални услуги. Друга предност е што недостатокот на директен контакт со воздухот ја спречува предвремената корозија на металните делови на системот за греење.

Избор на опции за поврзување на грејни панели

Едно цевководната шема за поврзување на радијатори за греење овозможува проток на течноста за ладење или изградба на т.н. бајпаси - делови од цевки низ кои може да тече топла вода, заобиколувајќи го радијаторот.

Во првиот случај, не е претпоставен аранжманот на столбот за транспорт на течност Водата тече од котелот и тече низ секој радијатор: од врвот до дното или од блиску до далеку. Во исто време, температурата на водата постепено ќе се намалува, а најниските (далеку) простории може да се загреат слабо.

Оваа ситуација може да се избегне ако радијаторите од помала површина се монтираат на почетокот на системот за греење отколку на крајот.

Недостатокот на системот со право се смета дека е неможноста да се инсталираат затворени вентили и термостатски вентили на цевководи, бидејќи преклопувањето на еден вентил ќе резултира со неможност за функционирање на системот како целина.

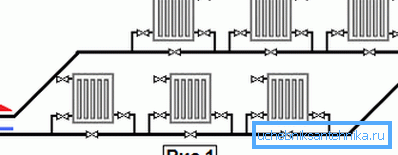

Во вториот случај, транзитниот гасовод, бајпас, е монтиран под грејачкиот радијатор, благодарение на што се обезбедува поефикасно греење на сите соби.

Обрни внимание! Бајпасите мора да се направат од цевки со помал дијаметар од главниот нафтовод, инаку доволна количина на течноста за ладење нема да влезе во радијаторот.

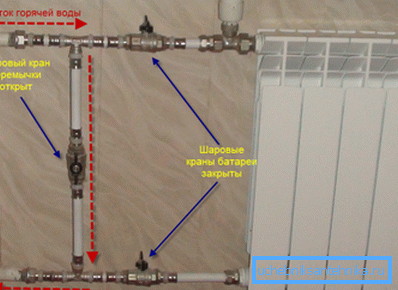

Сите влезни точки за вода во панелот за греење, како и бајпас цевки, мора да бидат опремени со славини. Ова ќе ви овозможи да ја прилагодите температурата на системот за греење во секоја соба посебно. Покрај тоа, во случај на несреќа, можно е привремено да се оневозможи одреден дел и да се поправи или замени, без целосно запирање на греењето.

Инсталација технологија

Инсталирањето на опишаната инженерска мрежа може да се изврши само откако ќе се изврши хидраулична пресметка на едноканален систем за греење. Тоа зависи од тоа кои елементи ќе се користат.

Самата секвенца на акции е како што следува:

1. На претходно избрано и подготвено место, инсталиран е котел за греење. Упатството што го опишува овој процес доаѓа со единицата. Препорачливо е да ја доверите инсталирањето на оваа опрема на специјалист на организацијата каде што сте го купиле уредот. Тој ќе даде гаранција за неговата работа.
2. Се гради гасоводот. Истовремено, неопходно е однапред да се монтираат маичките на местата на инсталација на радијатори. Бидете сигурни дека сите цевки се инсталирани со наклон, инаку природното циркулацијата на течноста за ладење ќе се наруши.

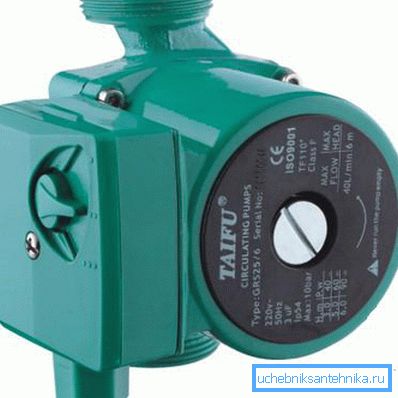

1. Во случај на инсталација на греење со присилен проток на вода, треба да инсталирате електрична пумпа. Запомнете дека оваа опрема е наменета за транспорт на вода, чија температура не надминува 60 степени. Затоа, мора да се инсталира на крајната точка на системот - пред влегувањето на ладената течност за ладење во котелот.
2. Потоа, поврзете го резервоарот за проширување. Како што веќе рековме, затворен контејнер со мембрана може да се монтира насекаде, а отворен може да се инсталира само на највисоката точка на системот.

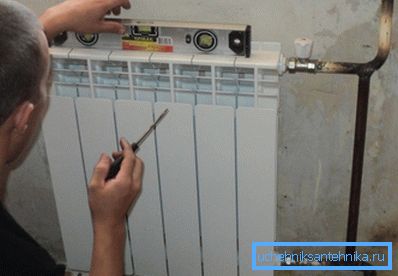

3. На крајот на претходната фаза, можете да започнете да ги поправате радијаторите. Тие се прикачени на ѕидот со помош на комплетни загради. Пред означување и дупчење, треба да се запознаете со препораките на производителот за инсталација. Важно е да се одржуваат пропишаните растојанија од ѕидовите, прозорските прагови, подови и други структурни елементи на зградата.
4. Грејни панели се инсталираат врз основа на вашата избрана шема. Не заборавајте да ги поврзете вентилите, термостатите, приклучоците, вентилите за воздушно крварење и сл.

1. Пред да се истури течноста за ладење, се врши притисок со компримиран воздух, по што системот се полни со вода, се извршува тест и режимите на работа се прилагодуваат.

Едно цевководен вертикален систем за греење со помала дистрибуција на цевки е посоодветен за повеќекатните приватни куќи, со хоризонтална една - за еднокатни. Но, се сеќавам дека кога областа на куќата е повеќе од 200 квадратни метри. метри и должини на цевки повеќе од 30 метри, мора да инсталирате моќни пумпи или да изберете друга шема за инсталација за системот за греење.

Заклучок

Хоризонталниот едноканален систем за греење е еден од најефикасните начини за греење на мали живеалишта. Ако сте сопственик на просторно сместување, препорачливо е да се одлучите за посложени, но ефективни шеми. Нивниот опис е посветен на видеото подолу.
