Еднокоптен систем за греење - распоред на уредот и можности
Ниту една станбена зграда не може нормално да функционира без климатски систем, благодарение на кој просториите се чувствуваат удобно за луѓето да живеат. Температура. Постои огромен број на различни шеми, но наједноставниот и ефтин е едноколорниот систем за греење, дизајнерските карактеристики на кои ќе се дискутира подолу.
Опис на шемата
Составни елементи

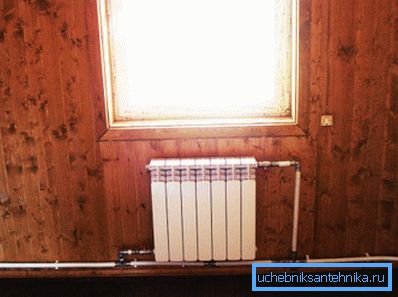

Едноколорното греење е различно од другите распореди на цевките според бројот на користени линии. Овде, една цевка се користи за снабдување на течноста за ладење до радијаторите и враќање на ладената течност во котелот.
Само условно е поделена на два дела:
- линија за испорака;
- враќање линија (обратна).

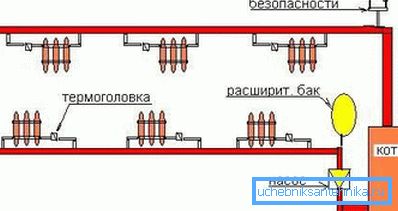

Во прилог на цевководи, составот на системот за греење ги опфаќа следните компоненти:
| Име | Опис |
| Котел | Главниот лик. Токму тука топлинската енергија добиена од согорувањето на горивото се пренесува на течноста за ладење (вода или антифриз). Тогаш течноста низ цевката влегува во радијаторот, каде што се случува секундарната размена - топлината на водата низ ѕидовите на батериите се пренесува во воздухот и објекти во просторијата. |
| Радијатори | Главната опрема за размена на топлина. Тие се инсталирани во сите простории кои треба да се загреваат. Без нив, би било невозможно да се организира ефикасна размена на топлина, бидејќи областа на цевки често не е доволна за греење на просториите. |
| Експанзионен резервоар | Потребно е да се компензира за притисокот во затворен систем за греење и за складирање на вода, со што се зголемува волуменот кога се загрева. Постојат отворени и затворени. Подоцна се претпочитаат, бидејќи тие спречуваат испарување на течноста за ладење и може да се инсталираат било каде во системот (а не само во горната точка). |
| Фитинги | Тука спаѓаат сите други мали по големина, но не помалку важни детали: затворачки вентили, термо вентили, майевски чешми и така натаму. |
Обрни внимание! Постои една цевка за греење со природна циркулација на течност низ цевките и присилена. Во вториот случај, неопходен елемент на монтирана климатска мрежа е циркулациона пумпа која го пренесува течноста за ладење.
Предности и недостатоци
Опишаниот котел за греење функционира на следниов начин: загреаната течност станува помалку густа и полесна, затоа е исклучена со тешка ладна вода до горната точка на системот за греење.
Потоа, ладење, течноста за ладење се спушта, истовремено тече низ сите инсталирани радијатори и дава акумулираната топлина во воздухот во просториите. Затоа, батериите поставени поблиску до котелот (или на горните катови) подобро се загреваат. Ова е еден од најсериозните недостатоци на едноколорното греење.
За да се компензира температурната разлика, радијаторите поставени поблиску до грејачот имаат помал простор за разменување на топлина, додека најдалеку се конструирани од поголем број поединечни делови, што ја зголемува нивната моќност.
Постојат неколку начини за зголемување на ефикасноста на едноколорниот систем за греење:
- Инсталација на циркулациона пумпа. Во овој случај, течноста тече низ грејните уреди поинтензивно, како резултат на што се зголемува ефикасноста на целата клима.
- Правилно поставување на радијатори. За да се намали загубата на топлина, се препорачува да се инсталираат батерии најблиску до котелот во најтопла соби - внатрешни простории со минимум прозорци - ако е можно.
Од друга страна, едноколорното греење сè уште е доста популарно.
Широко се користи во индивидуалната конструкција, бидејќи има многу предности:
- ниски трошоци за инсталација - за инсталација потребно е да се купат минимум цевки и други делови, исто така се намалуваат трошоците за услугите на екипи за инсталација;
- повеќе естетски изглед - бидејќи има само една цевка, полесно е да се скрие, маскира или бетонира во ѕидот (подот);
- можност за избор на проток на топла вода - вклучување на тие или други кола со користење на рачни или автоматски вентили;
- можноста за поставување на цевководи под внатрешните врати.
Обрни внимание! Точниот изглед на нафтоводите зависи од изгледот на куќата. Неопходно е да се изберат такви места кои гарантираат минимален износ на загуба на топлина.
Запомнете дека ефективен проток на вода на природен начин не може да се организира во такви случаи:
- вкупната површина на куќата надминува 200 квадратни метри;
- должината на контурата е повеќе од 30 метри;
- повеќе од 10 грејни радијатори се поврзани со еден греен круг.
Во овој случај, сеуште треба да инсталирате циркулациона пумпа или да купите веќе опремен котел.
Термичка пресметка
Удобноста во просториите не зависи само од распоредот на заптивка, туку и од количината на топлинска енергија што батериите ги даваат во воздухот во просториите. Затоа, за да не се замрзнувате во зима, треба да направите точна термичка пресметка. Ова, патем, исто така е означено со инструкцијата загадена во тековната SNiP.
Благодарение на правилната пресметка, можете да изберете:
- котел на потребната моќ - слабиот нема да може да ја загрее куќата, моќната волја залудно го запали скапите енергетски ресурси;
- радијатори од потребната област - ова ќе помогне значително да ги намали трошоците за нивно купување.
Пресметките можат да се направат независно (со помош на специјална компјутерска програма) или да се контактира специјализирана инженерска фирма. Втората опција е поскапа, но така ќе бидете сигурни во точноста на дадените податоци за вас.

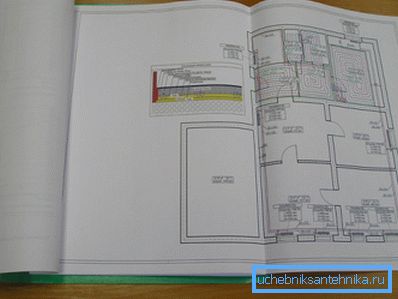

Покрај тоа, инженерите на оваа организација ќе подготват шема на грејни кола, подготвени на предвидениот план на вашата куќа (стан). Ова во голема мера ќе го олесни инсталацијата и ќе помогне да се купат точниот износ на материјали.
Сорти на шеми со единечно коло

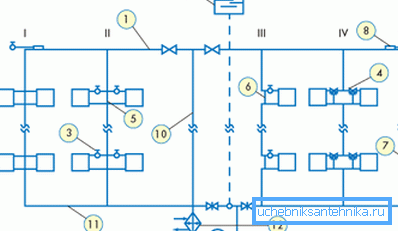

Вертикален систем за ожичување
Во овој случај, носачот на топлина греен со котелот се издига по вертикално поставениот столб до највисоката точка на грејната мрежа (до таванот или под таванот на горниот кат), од каде што потоа тече надолу, греејќи ги батериите што се наоѓаат на секој кат од куќата.
Карактеристиките на дизајнот и работата на вертикалните кола за загревање се како што следува:
- движењето на течноста за ладење може да се обезбеди на природен начин, без употреба на електрична опрема;
- сите делови на цевките треба да се постават со мала пристрасност кон котелот со цел да се зголеми интензитетот на циркулација на вода и да се избегне формирање на воздушни приклучоци;
- цевките тешко се кријат во ѕидовите, бидејќи во овој случај тешко може да се задржи наклонот;
- системот работи целосно автономно, па дури и во случај на итен прекин на електричната енергија, нема да останете без топлина.

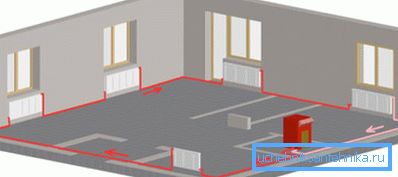

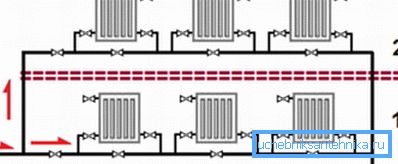

Со хоризонтален систем за ожичување
Овде вертикалниот столб не е монтиран. Главниот гасовод се изведува по подот или под него. Ако одлучите да ги прикријат цевките во бетонските естриси, внимавајте на нивната топлинска изолација, инаку нема да избегнете значително губење на топлина.
Покрај тоа, пожелно е во овој случај да се набљудува предрасудата:
- прво, грејната мрежа ќе може да работи (иако помалку ефикасна) во случај на прекин на струја;
- второ, при полнење на цевките со течност, ќе избегнете формирање на воздушни цевки.
Начини за поврзување на радијатори
Овде нема да ги разгледаме индивидуалните дизајни на батерии и поставените опции за цевки (долу, страна, и така натаму). Дозволете ни само на цевките за eyeliner. Сите опции се прикажани во табелата.
| Погледнете | Опис |
| Проток низ | Во овој случај, грејното коло е поврзано со влезот и излезот на батеријата. Водата тече низ секој радијатор инсталиран во системот, бидејќи едноставно нема друг начин. Таквата врска не дозволува да се прилагоди интензитетот на работата на уредите за загревање. Дополнително, во случај на истекување на грејните уреди, неопходно е целосно да се запре системот за загревање и да се исцеди течноста за ладење. |

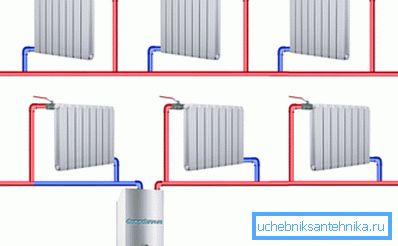

| Затворање | Тука влезот и излезот на батеријата исто така се поврзани со бајпасниот дел од цевката (т.н. бајпас). Потребно е да се земе дел чиј дијаметар е малку помал од главното коло за напојување. Водата што влегува во батеријата е поделена на два потоци: во батеријата и во бајпас. Со инсталирање на термален вентил на влезот, и на излезните и бајпас-вентилите, можете лесно да ја прилагодите температурата во просториите и да ги замените батериите без да го прекинете функционирањето на општото греење. |
Инсталација на едноколорно греење
Изградбата на климатска мрежа со еден гасовод се изведува во следниов редослед:

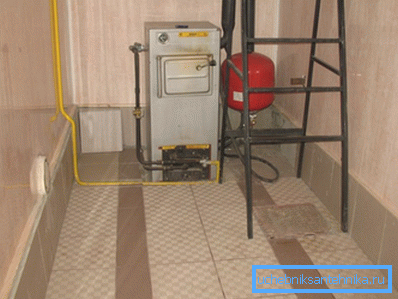

- Котелот е инсталиран. Од очигледни причини, треба да се монтира на најниската точка на системот. Колку е поголема висинската разлика помеѓу радијаторот и грејачот, толку подобро ќе се разменува топлината во системот.
Ако немате можност да го инсталирате уредот во подрумот, треба да го опремите со јама, фрлена од бетон и обложена со керамички плочки.
Обрни внимание! Ако одлучите да направите систем со присилна циркулација, не можете да прибегнете кон такви трикови. Сепак, со поставување на грејачот на начинот опишан погоре, ќе го направите системот за греење понезависен од комуналните мрежи.

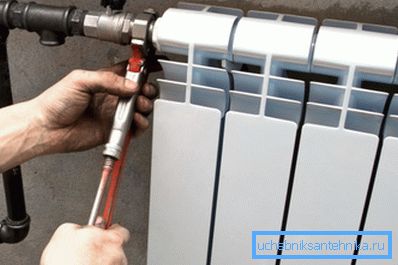

- Монтирани радијатори. Тука треба строго да ги набљудувате хоризонталните и вертикалните, инаку батериите ќе ги акумулираат минералните наоѓалишта, кои порано или подоцна ќе ги затнат сите канали. Поради ова, ќе мора или да исчистите или да промените уреди.
Исто така, треба да го задржите растојанието помеѓу батеријата и структурните елементи на објектот. Прекршувањето на технологијата на виткање на батериите ќе предизвика воздух да циркулира околу неа. Ова негативно ќе влијае на перформансите на уредот.
- Инсталација на гасоводот. Тука треба да одлучите за материјалот на цевките. Најчеста климатска мрежа на полимерни делови, сепак, ако дел од системот е котел со цврсто гориво, подобро е да се преферира челик. Горенаведената единица го загрева течноста за ладење на температура поголема од 95 степени целзиусови, што е многу штетно за пластичните цевки.
- Инсталација на дополнителни елементи. Електрични пумпи, опрема за контрола и регулација, експанзионен резервоар, воздушни вентили и така натаму се монтирани.

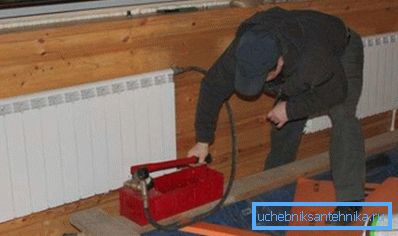

- Последна фаза на работа - тестирање на притисок. За нејзино спроведување, подобро е да се покани квалификуван работник со посебен пневматски уред.
Заклучок
Едностепен систем за греење е ефтин и ефикасен начин за обезбедување топлина за мали куќи и станови. Меѓутоа, ако имате пентхаус или огромен имот надвор од градот, подобро е да одберете други опции.
Можете да дознаете за нив со читање на видео во овој материјал.
