Двопеен систем за греење: опции за имплементација и проблеми

Како е двостепениот систем за греење на приватна куќа или станбена зграда? Со какви знаци може да се класифицираат слични системи? Кои проблеми можат да се појават во спроведувањето на оваа шема и како да се решат? Ајде да го разбереме.

Што е тоа

Да почнеме со опис на општите принципи на системот за греење.

Греењето на грејните уреди е обезбедено со циркулација на течноста за ладење преку нив (процесна вода, антифриз, етилен гликол, итн.). За циркулација е потребен диференцијал кој се создава помеѓу влезот и излезот на уредот.

Овој диференцијал може да се обезбеди на неколку начини:

• Со поврзување преку лифтот до грејната мрежа, каде што се одржува разликата во притисокот помеѓу 2 и 3 kgf / cm2 помеѓу линиите за напојување и враќање.

Нијанса: по лифтот, разликата меѓу смесата и повратниот проток е многу помала - 0,2 - 0,3 kgf / cm2. Надминувајќи ја оваа вредност, циркулацијата ќе биде претерано брза. Последиците се бучава во цевките и прекумерна температура на повратен цевковод.

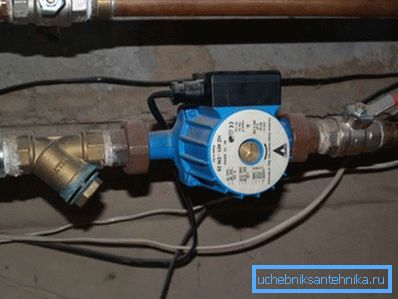

• Циркулационата пумпа.

• Разликата во густината на топла и студена течност за ладење во таканаречените системи за гравитација (гравитација).

Очигледно е дека во сите случаи потребно е да се осигура дека секој грејач е поврзан со заедничкиот систем со две врски. Ова може да се направи на неколку суштински различни начини.

Необично е: во мулти-станбени згради преовладуваат мешани шеми за поврзување со радијатор. Присуството на наменско напојување и повратно полнење на системот за греење прави две цевки; во исто време, во рамништето, батериите често се комбинираат во серија.

Класификација

Двополниот греен систем, пак, може да се класифицира според неколку дополнителни функции.

Ориентација

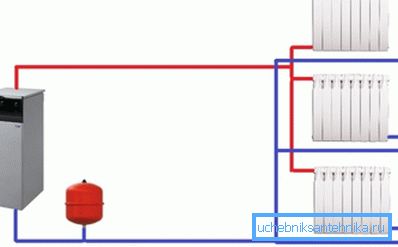

Вертикалната шема се применува само во високи згради. Секој радијатор е скокач помеѓу доставувачите и повратниците кои минуваат во близина.

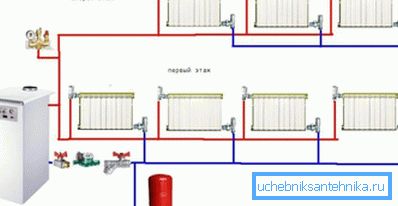

Хоризонталната шема може да се користи и во станбени згради (примерот на две шишиња беше спомнат во горниот параграф) и во колибите.

Предавање и мртви краеви

Во следнава шема, течноста за ладење во протокот и повратниот проток се движи по должината на прстенот во една насока; ќорсокак - во спротивни насоки. Шемата за ќорсокак е во побарувачка, каде што вратите или панорамските прозорци го отежнуваат инсталирањето на целата прстен на цевки.

Пониско и горно шише

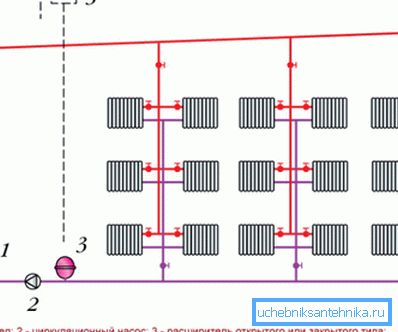

До околу 70-тите години на минатиот век, на територијата на СССР преовладуваа куќи со горниот шишиња: од лифтовото собрание, снабдувачкиот гасовод се искачи на таванот; од таму течноста за ладење преку risers влезе во ред линија се наоѓа во подрумот.

Употребата на таква шема има неколку практични импликации:

• Поткровје Вили-Нили е направен загреан и има димензии доволно за одржување и поправка на вентили.
• Секој грејач за време на поправките мораше да биде исклучен на две точки - во подрумот и на таванот.
• Кога ќе почнете пад систем (и целата и индивидуалните risers), мораше да искрвари воздух надвор од неа. За таа цел, дистрибутерот за храна беше монтиран со мала падина, а на горната точка е поставен експанзионен резервоар со депонија. Соодветно на тоа, лансирањето на куќата беше придружено со посета на сведување.

Патем: во некои случаи, дезелот се уште беше донесен во подрумот низ сите катови. Со мал дел за испуштање, воздухот беше истеран преку него на предниот проток на вода.

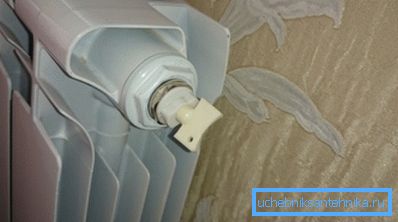

Со доаѓањето на рамен покрив и развојот на панел куќа зграда, горниот шишиња беше речиси преполн од страна на пониските: и понудата и враќање летаат до подрумот. Во становите на горниот кат почнаа да се поврзуваат во парови. По ресетирањето, секој треба да го отстрани воздухопловот; за оваа намена, Mayevsky славините или обичните вентили се монтираат во горниот кат станови.

Ве молиме запомнете: шемата со помало полнење е поподложна на несреќи за време на студената сезона. Воздушното празнење (особено во отсуство на пристап до сите воздушни канали) трае долго време; при ниски температури, не е невообичаено некои од ризерите да замрзнуваат.

Основаност

Што, всушност, е добар 2 x цевка систем за греење?

Нејзината главна предност е тоа што овозможува повеќе или помалку константна температура на уреди за греење низ целата зграда.

Со еден систем за греење на цевки, приклучоците за батерии на почетокот на еден единствен прстен за полнење ќе имаат температура на проток (обично 70-75 ° C). на крајот - температурата на враќање (50 C). Еве, секој радијатор ќе прими средство за ладење со температура малку различна од онаа обезбедена од котелот за снабдување или од лифтовите по единицата за мешање (лифт).

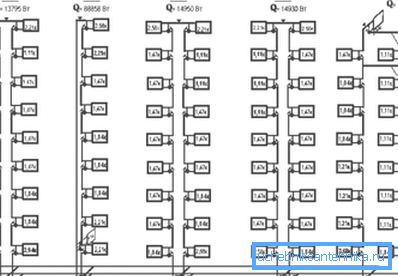

Дополнително, во случај на голема куќа со цврст број на батерии, системот за греење со две цевки едноставно не е алтернативен: нема конфигурација со една цевка, ќе ги покрие сите простории на 80-станбена зграда.

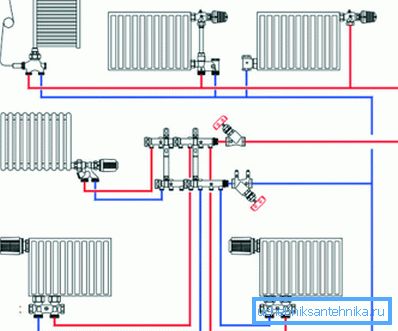

Предупредувачки приговори: Да, колекторската шема може повеќе да ја замени дво-цевката. Сепак, цената на нејзината имплементација ќе биде десет пати повисока поради огромната потрошувачка на цевки; Покрај тоа, голема вкупна должина на врските ќе значи огромна загуба на топлина која не е цел.

Проблеми

Без нив, исто така, не е направено.

Трошоци

Очигледно, со еднаков дијаметар, две цевки секогаш ќе бидат поскапи од една. Со мала површина од загреана зграда, добиените придобивки нема да ја компензираат оваа разлика: полесно е да се компензира температурната варијација со зголемување на бројот на радијаторски делови на крајот на еден прстен за цевка.

Балансирање

Двоевремен систем за греење на куќа треба да биде избалансиран.

Што е тоа?

Да почнеме, да ја нагласиме суштината на проблемот.

Замислете дека две цевки одат од котелот за греење во куќата. Во првата, водата тече до радијаторите, во втората, се враќа. Покрај тоа, секој радијатор е скокач помеѓу овие цевки.

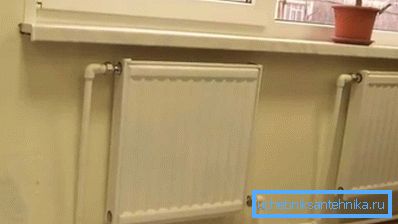

Во што е проблемот? Да, фактот дека секој грејач ќе ја изгасне разликата помеѓу протокот и повратниот проток. Ако на првата батерија тоа ќе биде еднакво, да речеме, 0,2 kgf / cm2, а потоа на вториот - веќе 1,75, на третиот - 1,5, и така натаму.

Како резултат на тоа, добиваме многу грда слика:

• Стабилна температура на батеријата нема да се дискутира. Колку е помал диференцијалот, толку е помала циркулацијата, толку е помала температурата на течноста за ладење што стигнува до радијаторот.
• Што е уште полошо, во екстремен студ, ладењето на крајните батерии може да доведе до формирање на мраз-приклучоци со целосно застанување на циркулацијата и неизбежно одмрзнување на грејните цевки.

Инструкции за балансирање на системот за греење на вилата го направите сами:

1. Секој радијатор е снабден со гас на еден од приклучоците (по можност на повратната цевка).
2. Протокот на течноста за ладење преку првите грејачи од котелот или лифтот е ограничен до нивната температура еднаква на втората.

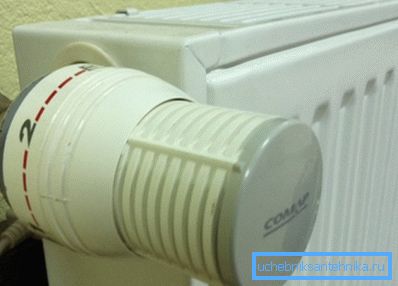

Корисно: попрактично да се користи функционален аналог на гас - термостатска глава. Тоа ви овозможува да го поставите не протокот на вода преку него, но целна температура.

Разумно прашање: како функционира дво-цевката шема во станбена зграда? Таму, батеријата не се практикува, но промената на температурата меѓу нив е релативно мала.

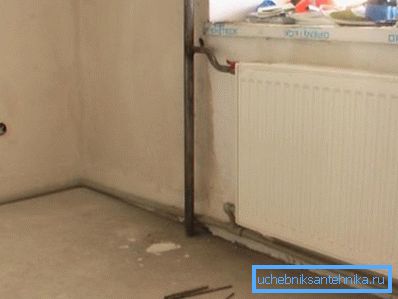

Функцијата на гасот има цевки со променлив дијаметар. Ние даваме типични вредности за десеткатна куќа изградена во 80-90 години.

Секоја пресечна точка го ограничува протокот на течноста за ладење; земајќи ги предвид намерно зголемениот проток на флаширање тоа е доволно за работа на колото во нормален режим.

Корисни работи

• Кога се балансира со пригушувачи, временскиот јаз помеѓу промената на режимот за гаснење и стабилизирањето на температурата на уредите за греење достигнува 6 до 8 часа.
• За колиба со површина до 100 м2 со присилна циркулација на течноста за ладење во дво цевководен систем, разумен минимален дел за полнење е DU2, до 200 м2 - DU25.

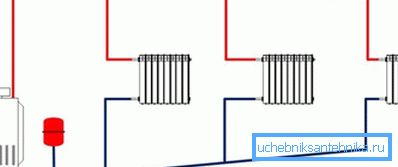

• Во гравитациониот систем, флаширањето не може да се тоне од DU32 кога се користат полимерни цевки и DU40 - челик. Покрај тоа, системите за проток на гравитацијата се користат на површина од не повеќе од 100 м2: во просторија со големи димензии, хидрауличната отпорност на долгиот коло едноставно нема да ја обезбеди минималната потребна циркулација.

Заклучок

Се надеваме дека материјалот на располагање на читателот ќе му помогне при проектирањето, изградбата или поправката на системите за греење. За да дознаете повеќе за тоа како функционира системот за греење со две цевки, видеото во оваа статија ќе помогне. Успеси!
