Домашно загревање на водата го менува разменувачот на

Нормалното функционирање на секој систем за греење зависи од разменувачот на топлина, посебен уред во кој топлината се пренесува на течноста за ладење. За греење дома, можете да го користите не само индустриски дизајн, но, исто така, направи себе. Во вториот случај, генераторот на топлина е обично печка од тули. Подолу ќе ги научите главните функции на уредот, неговиот ефект врз греењето во куќата, како можете сами да го направите и да го поврзете според шемата.

Функционални карактеристики на разменувачот на топлина

Системите за греење за приватна куќа или стан користат површински уреди кога топлинската енергија се пренесува на течноста за ладење преку металните ѕидови на опремата.

Овој принцип најмногу се применува во дизајнот на котли на цврсто гориво, гас или електрично греење:

1. Циркулирачка вода или антифриз по закривени цевки поставени во внатрешноста на греачот, загреан со гориво.
2. Потоа, загреаната течност за ладење се движи низ цевководот на грејното коло, а оладената вода од батериите почнува да тече во разменувачот на топлина..

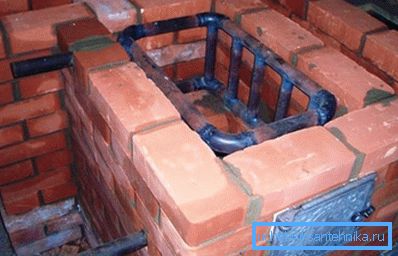

Веројатно, многумина од нас забележаа дека со помош на обична печка за тули не можеше рамномерно да се загрее куќата, во која просториите не дојдоа во контакт со својот "груб". Решението на проблемот може да биде инсталиран во него, кој ќе го претвори во котел за греење вода.

Неговата форма и големина треба да се вклопат во димензиите на ложиштето. Неопходно е да поврзете цевководи и радијатори со уредот, а потоа пополнете го системот со течноста за ладење - вода или антифриз. По инсталирањето на батериите во просториите далеку од печката, ќе биде можно да се направи ефикасно греење во куќата.

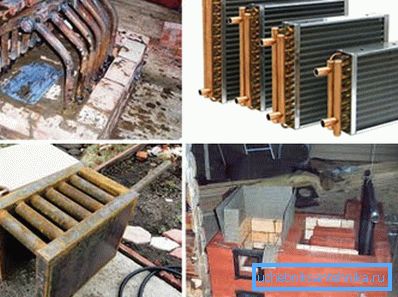

Видови

1. Најчестите водоводни и воздушни разменувачи на топлина. Првите се практични, бидејќи течноста пренесува топлина подобро од воздухот.
2. Исто така постои и сличен уред кој личи на резервоар за складирање, кој е инсталиран надвор од оџакот.

Совет: индустриските системи за греење за продажба во малопродажните синџири веќе се опремени со разменувачи на топлина. Нивниот дизајн е дизајниран за ефикасно загревање на течноста за ладење.

Често во фабриката, таквите уреди се направени од бакар. Цевката личи на калем, кој има мноштво плочи попречно на кривините, поради што се обезбедува голема површина на размена на топлина.

Направете дома таква опција ќе биде доста проблематична. Затоа, подобро е да се избере поедноставен модел.

Како работи системот

Принципот на работа на разменувач на топлина, и тоа не е важно - фабрика или само-направени, исти. Генераторот на топлина (котел или шпорет) ја пренесува енергијата од користењето на горивото кон него, по што течноста за ладење го пренесува преку цевководи до сите соби.

Овој метод на греење овозможува подеднакво дистрибуирање на топлина низ целата зграда. Исто така е важно да се загреат просториите значително побрзо, со што се намалуваат трошоците за енергија.

Греењето на шпоретот во приватна куќа може да се подобри на два начина:

• поставете нова печка под одредена големина на разменувачот на топлина;
• ставете го вашиот сопствен уред во постоечкиот грејач, направен од големината на комората за гориво.

После тоа, сопственикот на куќата може да биде сигурен дека ќе добие греење со вода, што нема да работи полошо од фабриката за цврсто гориво. Разликата ќе биде само во поставувањето на влезот на разменувачот на топлина, кој ќе се наоѓа малку над подот од индустриските опции. Ова може да влијае на стапката на природна циркулација на вода.

Совет: поврзете го разменувачот на топлина со системот за загревање со услов вратената цевка да биде поставена што е можно пониска.

Еден од главните елементи е и експанзиониот резервоар, кој треба да се инсталира на врвот на колото. Со помош, промената на волуменот на загреаната течност за ладење ќе биде компензирана, а воздухот заробен во системот ќе се ослободи.

Оваа грејна шема бара да издржи одреден наклон на цевководи од горната точка до последниот радијатор и од него до котелот, приближно 10 mm за 1 m.

Совет: ако природната циркулација не е доволно за загревање на голема куќа, инсталирајте циркулациона пумпа во системот за греење. Во овој случај, нема разлика во тоа колку растојание од подот ќе се инсталира повратната цевка.

Која е предноста на греењето со разменувач на топлина

Недостатоци:

• ако уредот е инсталиран во печка од цигла печка, неговата ефикасност ќе биде пониска од фабричките котли;
• Во печката нема да биде возможно да се направи автоматска контрола врз стапката на загревање на течноста за ладење.

Производство

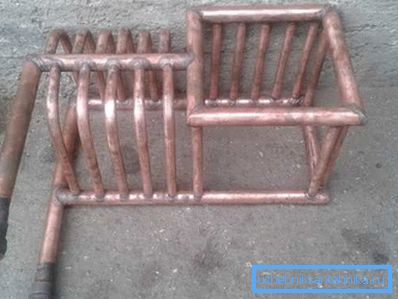

Во овој случај, разменувачот на топлина за греење може да има поинаква форма. Најчесто, наликува на регистар направен од неколку бакарни или челични цевки. Исто така се користи и пластифициран разменувач на топлина на системот за греење.

Температурата во зоната за гориво е многу висока, особено ако се користи антрацит. Затоа, има зголемени барања на метал, дизајнот на уредот и квалитетот на заварите.

Материјал

Уредот мора да обезбеди оптимален пренос на топлина, затоа е многу важен коефициентот на топлинска спроводливост на метал. На пример, бакарна цевка го држи 7 пати подобро од челик. Во овој случај, последните 25 м може лесно да се заменат со првите 3,5 м.

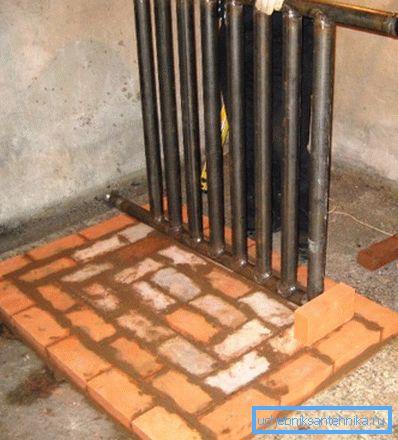

Сепак, бакарни разменувачи на топлина се најекономични во работењето, а нивната цена е една од највисоките. Затоа, најчесто се користи челични цевки O32 mm или повеќе.

Совет: кога најчесто се претпоставува дека ќе изгори шпорет со јаглен, препорачуваме да користиме изменувач на топлина од леано железо што може да издржи максимална температура на согорувањето на горивото. Обично се користат делови од стари радијатори.

Како да се пресмета моќ

Пресметајте го овој параметар е можно само приближно.

Постојат многу фактори кои треба да се земат предвид, вклучувајќи:

• цевка со дијаметар;
• топлинска спроводливост на металот;
• должина на серпентина;
• температура на согорување на горивото;
• колку брзо циркулира течноста за ладење.

Обично, вистинската способност на уредот да ги извршува своите функции се открива само по почетокот на системот за греење. Препорачуваме да земеме предвид кога пресметуваме дека 1 m од цевката O50 mm дава околу 1 kW топлинска енергија.

Совет: Земете на пример добро познат модел на котел и произведувате разменувач на топлина според неговите параметри.

Изградба

Регистарот е разменувач на топлина за колото за загревање на водата, кое е заварено од мазни ѕидни цевки. Таа личи на еден вид "решетка", која е најпопуларна форма за домашен уред.

Исто така постојат и структури кои се поедноставни во форма - тие личат на правоаголен или цилиндричен резервоар. Во овој случај, треба да бидете водени од фактот дека површината за размена на топлина е колку што е можно поголема.

Препорачуваме да ги почитувате следниве услови при неговото производство:

• внатрешната ширина на празнините мора да биде 5 mm или повеќе, во спротивно водата може да вари;
• користете цевки со дебелина на ѕидот од 3 мм, тогаш металот нема да изгори;
• јазот од 10-15 mm во големина мора да остане помеѓу ѕидовите на печката комора и разменувач на топлина, компензира за проширување на метал кога се загрева.

Собрание

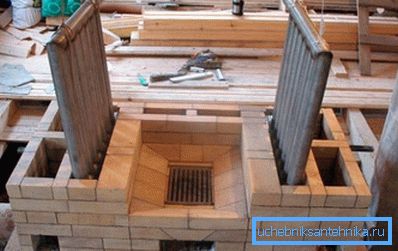

Подобро е да го инсталирате уредот истовремено со поставувањето на печката. Инаку, ќе мора да ја расклопите својата улога.

Упатството за процесот е како што следува:

1. Направете основа за разменувачот на топлина во комората за согорување и инсталирајте ја.
2. Оставете простор за хранење и враќање на уредот за време на понатамошно поставување.
3. По завршувањето на изградбата на печката, поврзете го разменувачот на топлина со системот за загревање, пополнете го со вода и направете ја топлинска печка за тестирање.

Заклучок

Не е важно колку е добар шпоретот од тули, не секогаш ќе може да се загрее една куќа со многу соби. Во овој случај, потребно е да се купи котел или самостојно да се направи разменувач на топлина од челични или бакарни цевки. Значи, можете да ја зголемите ефикасноста на грејачот со неколку нарачки. Видео во статијата ќе ви даде можност да најдете дополнителни информации за горенаведената тема.
