Домашен радијатор: тековни методи на производство и методи

И покрај фактот дека цената на модерната батерија за греење не е толку голема, можете да направите без да купите такви уреди, бидејќи сами можете да се справите со нивното собрание.

Во оваа статија ќе разговараме за тоа како и со употребата на материјалите што можат да се направат домашни батерии, што во смисла на енергетска ефикасност практично нема да бидат инфериорни во споредба со фабричките аналози.

Проценка на нивните способности

Јасно е дека на ладилникот за масло се само-направени ќе бидат во можност да се соберат сите, бидејќи таквата структура е комплицирана, но да се направи уред, во кои, како што течноста за ладење ќе циркулација на вода не е толку тешко.

Со принципот на дејствување, домашните уреди за греење, исто така, не се разликуваат од аналогните фабрики, но не се препорачува овие производи да се инсталираат во централизирани системи со висок притисок.

Регистар на греење - основа на само-направени дизајни

Домашни греење радијатори од цевки - ова е најчестиот вид на грејни уреди направени со рака. И тоа не е изненадувачки, бидејќи тоа е цел на големината полесно да се залемени херметички систем надвор од цевка со цел на големина отколку да се произведе греење уред со користење фабрика технологија.

Производите составени врз основа на една цевка или комбинација на цевки се нарекуваат регистар. Регистерот е херметички систем преку кој циркулира една или друга течност за ладење. Енергетската ефикасност на регистерот се одредува според дијаметарот и конфигурацијата на цевките, како и материјалот од кој се направени.

Практиката на составување на радијаторите со свои раце покажува дека најсоодветно решение е употребата на челични цевки со мазен ѕид со внатрешен пресечен дијаметар од 32-200 мм. Со цел да се постигне максимална површина за размена на топлина, додека се одржуваат компактни димензии, уредот е обликуван како калем или регистарот е направен пресек.

Изборот на челични цевки за монтажни работи не е случајен, бидејќи тие се лесни за готвење со апарати за заварување во домаќинствата.

Совет: За да направите регистар, не е неопходно да одите до металната база за да купите нови цевки. Впрочем, за да ја извршите планираната работа, можете да користите стари цевки кои немаат видливи дефекти предизвикани од механички деформации или корозија.

Конфигурација на домашни уреди

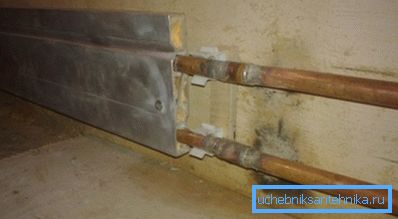

Домашни грејни радијатори изработени од бакар или челик можат да се направат во две опции:

• Секциски регистри кои се состојат од правилни цевки со голем дијаметар со затворени приклучоци на краевите поврзани со цевки со помал пресечен пресек.

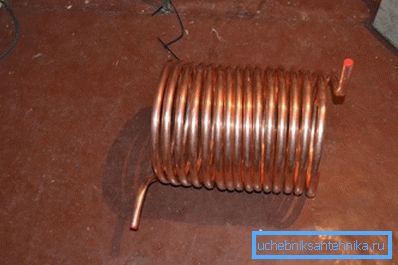

• Серпентин регистрира S-облик или посложена конфигурација.

Важно: За оптимален пренос на топлина, конфигурацијата на регистарот на серпентина треба да има растојание помеѓу соседните цевки на 5 см поголеми од нивниот дијаметар.

Да ги разгледаме подетално структурните карактеристики на наведените конфигурации:

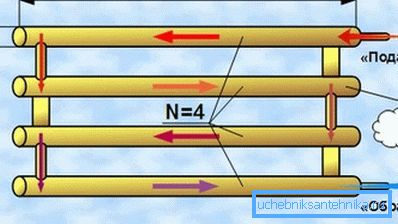

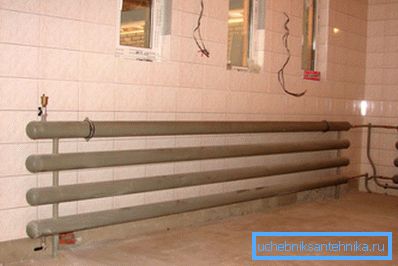

• Секцискиот регистер се состои од неколку цевки распоредени хоризонтално.

За циркулација на течноста за ладење, хоризонталните елементи на регистерот се меѓусебно поврзани со цевки со помал дијаметар. Како резултат на тоа, течноста за ладење почнува да се движи по должината на горната цевка, достигнувајќи ја цевката за поврзување, преку која тече во делот од низводно, и така натаму.

Во фабричка верзија, таквите конструкции се направени за влезови за греење и други помошни објекти, каде што естетиката на изгледот на уредот не е толку важна.

Влезните и излезните врски се врзани со навој. Во некои случаи, за да се забрза инсталациската работа, цевките едноставно се заваруваат цврсто.

Локацијата на транзиционите цевки е избрана што е можно поблиску до крајот на делот. Ова се прави за подобра циркулација на течноста за ладење и да се обезбеди поголема јачина на композитната структура.

Оптималните материјали за сегментите за самостојно склопување се галванизирани челични цевки со внатрешен дијаметар од 76-160 мм. Дизајнот треба да се варат така што затегнатоста на шевовите се одржува при работен притисок до 13 атм.

Важно: Оптимална конфигурација на регистарот е конструкцијата во која нема повеќе од 3 хоризонтални делови. Прекумерната акумулација на деловите ќе доведе до намалување на ефикасноста на циркулацијата на загреаниот воздух во внатрешноста на собата.

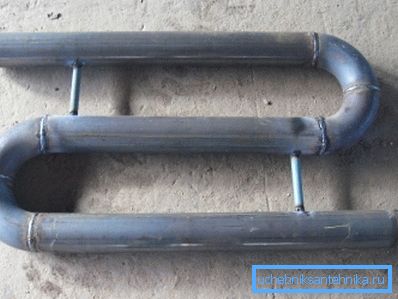

• Регистрирањата на калемите се структурно слични на аналогот на селекција. Главната разлика лежи во фактот што функцијата на скокач тука се врши со виткање на главната цевка.

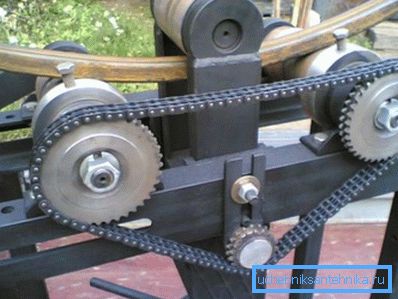

Една од главните недостатоци на свиткана изградба е комплексноста на само-собранието, како свиокот цевки на голем дијаметар е тешко и затоа мора да се готви две колено на секој свиок.

Како резултат на тоа, заварената структура е комплицирана од големиот број на рабови, кои може негативно да влијаат врз издржливоста и затегнатоста на регистерот.

Сепак, конфигурацијата на S-облик на регистрите е пореален по ред од хоризонталните делови, бидејќи и хоризонталните и вертикалните делови на радијаторот учествуваат во загревањето на воздухот во просторијата. Покрај тоа, поради постојаниот дијаметар во радијаторите на серпентина, хидрауличката отпорност е значително пониска отколку во паралелните колектори.

Избор на материјали

Времетраењето на работниот век, пренос на топлина и, конечно, цената на домашниот радијатор во голема мера зависи од точноста на изборот на производни материјали.

Изборот на производни материјали се врши во согласност со критериумите како што се лесна обработка, едноставност и квалитет на заварување, отпорност на корозивни процесори и цена. Дополнително, ако радијаторот ќе се користи во бањата како фен за коса, цевката треба да изгледа добро.

Заклучокот може да се направи следново:

• При монтирање на грејните уреди за работа и во тремови, гаражи и други помошни простории, препорачливо е да се користат цевки со мазни ѕидови од обична конструкција од челик St-3. Дебелината на ѕидот треба да биде 2 mm, и за јачината на целата структура и за најдобар квалитет на заварување.
• За да се соберат жестока печка, препорачливо е да се купат поскапи цевки од не'рѓосувачки челик AISI 304 (ознака за пасош 08Х17М10). Како резултат на тоа, на готовиот калем, предвидено со висок квалитет на собранието, ќе изгледаат одлично се должи на сјајна површина и со тоа да им служи на ред на големина подолго од аналогни собрани од обоени метали поради повисоките koroziestoykosti.

Инструкциите за составување на радијаторот, исто така, зависат од видот на материјалите што се користат. На пример, цевките изработени од конвенционален структурен челик се готват со конвенционални електроди. За монтажа на нерѓосувачки челични конструкции, подобро е да се користи аргон заварување, бидејќи употребата на конвенционални електроди нема да дозволи да се добие уреден и надворешно привлечен спој.

Заклучок

Значи, дознавме какви видови домашни радијатори може да се соберат. Покрај тоа, научивме со употреба на материјали што треба да се соберат. Работите се едноставни, останува да ги купите потребните материјали и да го соберете грејачот со свои раце.

Имате ли некои прашања кои бараат дополнителни објаснувања? Во овој случај, Ви препорачуваме да го гледате видеото во оваа статија.
