Дизајн на амбиенталната температура за дизајн на греењето и
Што ја одредува температурата на радијаторите во градскиот стан? Дали ГОСТ или SNiP го регулираат тоа? Како е распоредот на температурата на системот за греење поврзан со климатската зона? Да се обидеме да одговориме на овие прашања.

Пресметана температура на воздухот
Концептот на температура на греењето не е поврзан само со распоредот на температурата. Тие ги дефинираат барањата за степенот на термичка изолација на зградата, нејзината големина и проток на топлина од грејните уреди поставени во станбени и други простории, застаклување и квалитетот на запечатувањето на влезовите.
Па што е овој концепт? Ова е само просечната температура од најстудените пет дена од последните 50 години на која работењето на системот за греење треба да обезбеди удобни услови во зградите.
Овие услови се опишани во Резолуцијата на Владата на Руската Федерација од 23 мај 2006 година. Правилата за обезбедување јавни услуги за граѓаните
- Во дневните простории кои се наоѓаат во средината на куќата, температурата не треба да биде пониска од +18 С; во аголот - +20 C.
Нијанса: при дизајн температура под -31 C, овие вредности се зголемуваат на +20 и +22 степени, соодветно.
- Бањата треба да биде најмалку +16 степени, во бањата - +25.
Препораките за јавните институции може да се најдат во SNiP 41-01-2003 и одделни стандарди. Значи, во училниците треба да има најмалку +21 Ц, а во продавниците за храна - + 12 Ц; во болницата, препорачаната температура по опопластија е +22, а во случај на отстапувања во тироидната жлезда - +15.

Ајде да се вратиме, сепак, малку назад. Каде дизајнерот ја добива проценетата температура на воздухот за одреден град?
Сите потребни информации се содржани во SNiP 23-01-99 Градење климатологија. Необично е што во документот издаден 8 години по падот на Унијата се споменуваат сите главни населби на поранешните советски републики.
Град | Дизајн температура |
Барнаул | -39 |
Благовешченск | -34 |
Tynda | -42 |
Белгород | -23 |
Воронеж | -26 |
Братск | -43 |
Калининград | -19 |
Кемерово | -39 |
Сочи | -3 |
Игарка | -49 |
Сусуман | -55 |
Verkhoyansk | -59 |
Баку | -4 |
Јалта | -7 |
Дијаграм на температура
Што треба да биде температурата на грејни радијатори во станот, овозможувајќи да се обезбедат опишани услови?
Таа ја одредува просечната дневна температура на воздухот однадвор.
Зависноста е опишана со два температурни графикони:
- За грејната мрежа на излезот од CHP или котел, температурата на цевките за снабдување и враќање е во рамките на 150/70 C.
- Во внатрешниот систем, температурниот режим на греењето треба да биде во рамките на вредностите од 95/70 степени во двополниот систем (односно во речиси сите станбени згради) и 105/70 во едно-цевните системи за греење на згради.

Ве молиме запомнете: во предучилишните установи, максималната температура на водата во системот за греење не може да надмине +37 C. Тоа е да се компензира оваа ниска вредност дека радијаторите во групи обично имаат многу импресивни димензии.

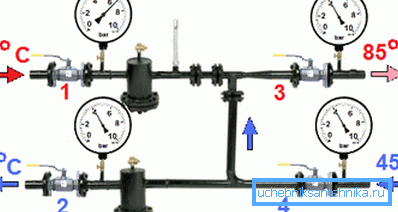

Зошто температурата на греењето во станот толку се разликува од параметрите на трасата? За да се одговори на ова прашање, неопходно е накратко да се објасни принципот на работа на лифтовиот центар (термичка точка на куќата).
Барањата за системот за греење се исклучуваат на некој начин. Од една страна, колку е помала температурната варијација помеѓу протокот и вратениот проток, толку подеднакво ќе се загреваат батериите во куќата и колку е поголема ефикасноста на крајните грејачи. Ако е така - очигледно е дека стапката на циркулација во системот треба да биде доста висока.
Сепак, прегревањето на линијата за враќање е крајно непожелно за ЦХП: поради одредени технички ограничувања, водата пред да почне да работи на новиот циклус прво мора да се претходна ладење до тие 70 С.
Уредот на лифтот доста ингениозно избегнува контрадикција: дел од водата од повратен нафтовод се влева во повторниот циклус на циркулација. Како резултат на тоа, кога храната на влезните вентили од 140 ° C до куќата (директно до радијаторите), има само 90-95 степени.

За модерен систем за греење во станбена зграда корисно е да се знаат уште неколку работи.
- Кога температурата на протокот на автопатот е до 90 степени, системот за водоснабдување мора да се напојува од цевката; кога оваа вредност е надмината - од обратна насока. Ако прекинувачот не се случи, може да се покаже колку е во системот за греење како на директната линија за греење. Кои последици ова ќе ги има за флексибилните врски и гумените гарнитури не е тешко да се погоди.
- Во критични ситуации, температурни стандарди во самиот систем за греење, исто така, може да се надминат. На пример, во случај на масовни поплаки на студот во становите, се практикува работата на лифтот без млазница, со придушен одвод.
Прилагодување
Како се контролира температурата на греењето во DH системите по влезните вентили?
Лифт
Нормално, температурата на греењето во системот може да се промени само на еден начин - со менување на дијаметарот на млазницата. Сите промени треба да се договорат со претставници на организацијата - снабдувач на топлина (општински мрежи за греење); одлуките за тоа дали да се загрее млазницата или да се вежба, се прават врз основа на мерења на температурата и притисокот во лифтот и во топлинските бунари.

Демонтажата на млазницата и менувањето на нејзината големина трае подолго од половина час и бара целосна оперативност на затворените вентили во собранието. Всушност, доволно е да се блокираат сите вентили (влез, топла вода, пусти) и да ги расклопите сите три прирабници на лифтот. На дупчат или заварени млазницата е монтиран во обратен редослед.
Совет: новите парнитни гарнитури за цевководните прирабници се наоѓаат во магацините на организациите за домување, за жал, ретко. При демонтажата на лифтот или заменување на вентилите со свои раце, едноставни упатства ќе помогнат: заптивката е исечена од комората за автомобили.
Вреди да се спомене неколку начини на кои може да се регулира температурата на греењето - вода во цевките и, соодветно, радијатори.

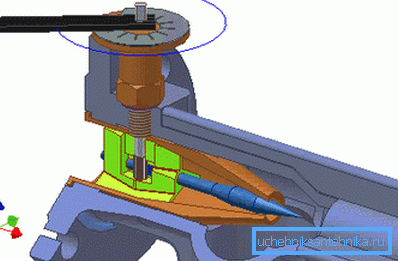

- Наместо конвенционална млазница со постојан дијаметар, може да се користи прилагодлив лифт. Едноставно прилагодување на протокот ви овозможува флексибилно прилагодување на температурата на смесата и враќање на протокот.

- Покрај тоа, за да се намали температурата на линијата за враќање, можете да го намалите падот на притисокот низ лифтот. Ова го прави влезниот вентил.
Како точно?
- ПВР се префрлува на права линија.

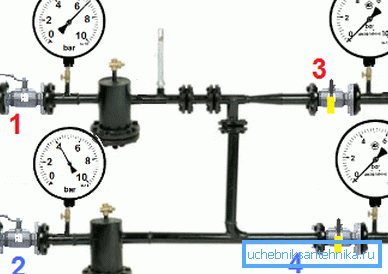

- Се мери притисокот на линијата за напојување на лифтот. Механизмот потоа се навртува во повратната цевка во која било точка.
- Влезниот вентил за затворање целосно се затвора и полека се отвара додека разликата во притисокот помеѓу цевките за напојување и враќање се намалува за 0,2 kgf / cm2 од оригиналот. Доколку е неопходно, повторливи мерења на температурите и понатамошно намалување на диференцијалниот притисок на манометарот се повторува секој втор ден со истиот чекор.

Ве молиме запомнете: ако едноставно делумно затворите целосно отворен вентил, образите можат да бидат заглавени во стеблото и подоцна да се спуштат во работното место. Како резултат на тоа, линијата за враќање ќе биде целосно затворена. Цена циркулација на цените во грејната сезона - гарантирано одмрзнување на греењето на пристапот.
Стан

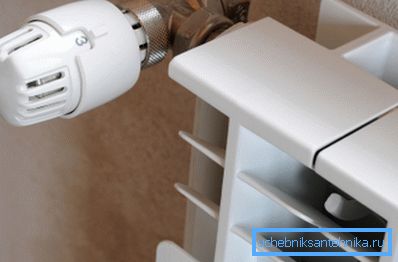

Како се регулира температурата на водата во грејните цевки во еден одделен стан? Од очигледни причини, тоа може да се намали само со затворачки вентили. За таа цел, на излезот од секој грејач, се поставува глава или термостатска глава, со што се регулира сопствената пропустливост во зависност од температурата во просторијата.
Во екстремен случај, температурата на течноста за ладење во системот за греење може да се регулира со топката вентил; сепак, неговата чувствителност кон положбата на рачката го прави приспособувањето прилично незгодно.

Што да направите ако топлината на грејачот е недоволна?
Еве ги мерките што може да ја зголемат.

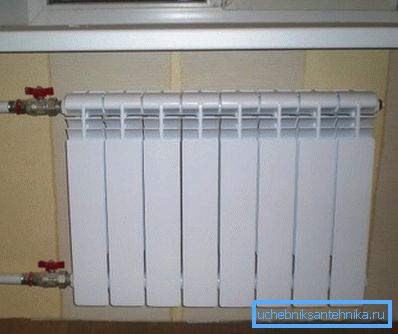

- Едноставно додавање на нови делови од крајниот крај на лагер, нелинеарно ќе го зголеми протокот на топлина од радијаторот, но сосема забележливо. Зошто нелинеарни? Да, бидејќи крајот на батеријата секогаш ќе биде поладно од неговите врски.
- Скокачот помеѓу линиите за напојување, опремен со вентил, е способен да го зголеми протокот на течноста за ладење низ одделите кога е затворен. Значи, уредот ќе даде повеќе топлина. Но, не треба целосно да го заглавувате скокачот: без тоа, прилагодувањето на температурата на радијаторите со придушувачи ќе доведе до прилично непријатна комуникација со замрзнувачките соседи.

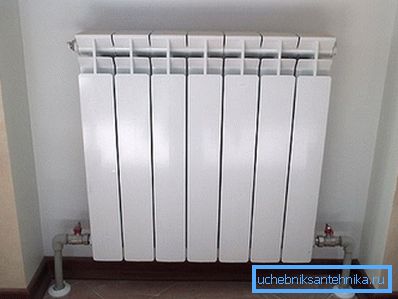

- Олово може да се поврзе со радијаторот не само со собранието, туку и со дното. Тогаш течноста за ладење ќе се движи рамномерно низ сите делови, што исто така ќе ја зголеми температурата во станот.

- Конечно, не заборавајте за перење.. Испуштањето вода преку вентилот и цревото во канализациониот систем ќе ги отстрани акумулираните тиња и песок од батеријата, враќајќи ја циркулацијата на целиот волумен.
Патем: на радијаторите со дното на поврзување не им треба црвенило. Токму поради тоа што течноста за ладење се движи по целата должина на долниот колектор.
Топол кат
Како да го поврзете ниското температурно греење со DH системот? Навистина, за топол кат, температурите над + 45C се категорично неприфатливи.

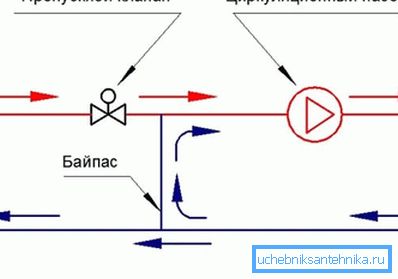

Начинот на кој нискотемпературни системи за греење се во согласност со DH, сликовито го потсетува принципот на работа на центарот на лифтот. Дел од течноста за ладење е вклучена во рециркулацијата, која е обезбедена од пумпа со ниска моќност. Прилагодувањето на температурата се врши со двонасочен вентил со термичка глава.

Заклучок
Се надеваме дека ќе можеме да ја задоволиме љубопитноста на читателот со тоа што ќе го запознаеме со некои аспекти на функционирањето на системите за греење. Како и секогаш, приложеното видео ќе понуди дополнителни информации. Успеси!
