Diy систем за греење: совети за почетник

Темата на оваа статија е самиот систем за греење. Треба да се запознаеме со неговите главни елементи, за да го одредиме изборот на опрема и материјали, со жичен и жичен дијаграм на уреди за греење.

Па, да почнеме.

Извор на топлина

Како да се загрее просторија која се наоѓа на значително растојание од најблиската централа за греење? Очигледно, ова бара независен извор на топлина - котел за вода.

При изборот на котел, вреди да се обрне внимание на неговите две својства:

• Ефикасност. Колку е пониска цената на киловат на топлинска енергија, толку е помал трошокот за работа.
• Автономија на работа. Идеално, грејната опрема не треба да бара внимание за себе.

Ајде да направиме соодветни рејтинзи, а потоа да ги споредиме позициите на котли од различни типови.

Ефикасност

Изгледа дека табелата не бара никакви коментари. Главниот гас води во смисла на евтина цена на греење со голема разлика.

Автономија

Но, на овој параметар, проценките ќе бидат многу различни од претходната оценка.

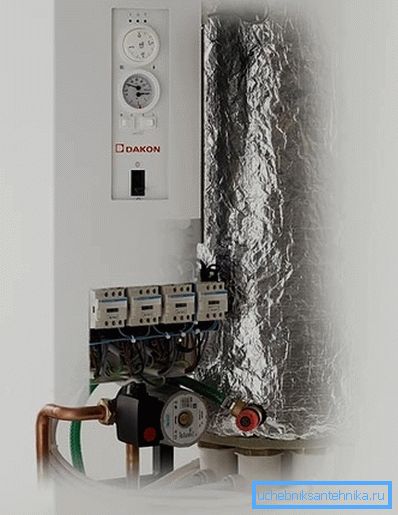

1. Неспорен лидер е електричната енергија. Електричниот котел не бара одржување во една или друга форма, ниту отстранување на производи за согорување. Доволно е сопственикот да ја постави температурата на течноста за ладење или, во присуство на надворешен термостат, температурата на воздухот во просторијата.

1. На второ место за лесно користење - гас. Аранжманот на системите за греење со гасен котел, исто така, им овозможува да работат независно и на неодредено време, одржување на поставената температура. Сопственикот само ќе треба дополнително да присуствува на инсталацијата на воздушниот канал што води до улицата.

Да се ​​разјаснат: станува збор за котли со електронско палење. Piezo отпуштање го прави котелот нестабилен, но неопходно е да се запали (особено со гаснење на палење) рачно.

1. Употребата на дизел гориво, исто така, им овозможува на системот да работи автономно за долго време.; Сепак, голем резервоар со дизел гориво и бучава на горилникот, кој малку се разликува од бучавата на авионот за време на полетувањето, го прави користењето на овој извор на топлина помалку удобно.
2. Котлите со топчиња со бункер и автоматско снабдување со гориво обезбедуваат малку пониско ниво на автоматизација: бункерот треба да се вчитува периодично, а бункерот нема да ве спаси од чистење на пепелта.
3. Конечно, котлите со цврсто гориво бараат најголемо внимание.. Јаглен и огревно дрво треба да се вчитаат на секои неколку часа. Употребата на гасни генератори, бојлерите од горното согорување и топлинските акумулатори ја менуваат сликата на подобро, но не толку радикално.

Заклучоците се прилично очигледни - ако имате можност да го користите главниот гас, не може да се бараат други опции за спроведување на греењето.

При изборот на котел за гас треба да се обрне внимание на уште неколку карактеристики.

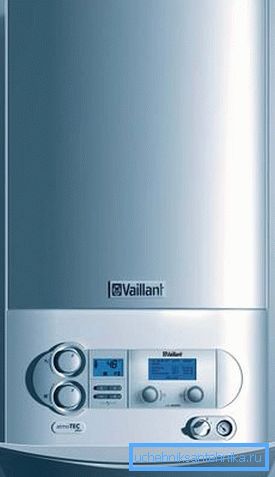

• Ако прекините во снабдувањето со електрична енергија не се систематски, нашиот избор е производ со присилно нанесување и електронско палење.

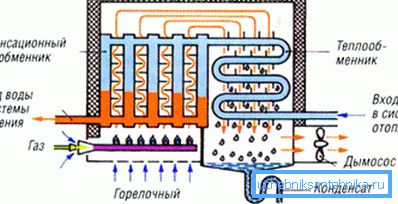

• Котлерите за кондензација се поекономични од котларните котли за 9-11%. Тие ја користат не само топлината на согорувањето на гасот, туку исто така и енергијата ослободена за време на кондензација на производи за согорување.

Термичка моќност

Како да се изгради систем за греење кој ќе обезбеди куќа со потребната количина на топлина? Очигледно, вреди да се започне со пресметките. Мораме да ја процениме топлинската моќност на котелот и вкупната моќност на грејните уреди.

Формулата за пресметка е како што следува: Q = V * Dt * k / 860.

Во него:

• Q - топлинска моќност (KW).
• V е обемот на куќата со големина (вклучувајќи ѕидови) во кубни метри.
• Dt - температурната разлика помеѓу куќата и улицата во најстудените пет дена од зимата. Податоците за просечниот минимум за вашиот град можат да се најдат во добро познатата онлајн енциклопедија; внатрешната температура се зема според санитарните стандарди (18-22С).
• k - коефициент на затоплување. Интерполирана е врз основа на следната табела:

На пример, дома големина 8h8h6 метри на внатрешна температура од + 20 ° C, а просечната минимална јануари -24S врши со висок квалитет на изолација (k = 0,8), потребата (8 * 8 * 6) * (20 - -24) * 0,8 / 860 = 16 (заокружен) киловат на топлина.

За да се дистрибуира оваа моќност во просториите, доволно е да се пресмета нивниот удел во обемот на целата куќа.

Вие не треба да заборавите за неколку суптилностите:

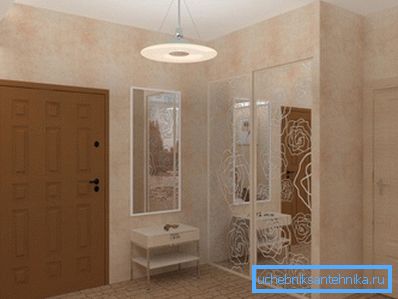

• Просториите без радијатори (влезната сала, просторија за складирање, тоалет) се загреваат со соседните простории. Нивниот обем исто така вреди да се земат предвид.

• Во кујната, обично постојат многу сопствени извори на топлина - фрижидер, шпорет, микробранова печка и сл. Проценетата вредност за тоа обично се намалува за 20-25%.

Грејни апарати

Очигледно е дека уредот на системот за греење мора да го вклучува не само изворот на топлина, туку и грејните уреди. Кои батерии се подобро да се избере економски сопственик?

Прво, да размислиме за условите под кои радијаторот ќе работи во автономни системи.

Работна температура е обично во опсег од 50-80 степени. Работен притисок не надминува 2,5 атмосфери. Хидрауличните шокови се исклучуваат - освен ако, се разбира, колото не се полни, отворајќи го вентилот нагло и до неуспех.

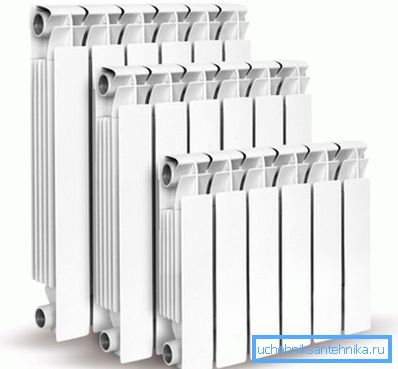

Ако е така, можете слободно да одберете алуминиумски пресек радијатори - убави, евтини и со одлична дисипација на топлина.

Цевки

Како што веќе дознавме, не се предвидени екстремни притисоци и високи температури во автономно коло. Ако е така, можете да заштедите на цевките: ние ќе избереме евтин, лесен и издржлив полипропилен.

Бидејќи овој материјал има висок коефициент на топлинска експанзија, ќе мораме да:

• Изберете цевки со засилување. Алуминиумска фолија значително ќе го намали издолжувањето кога ќе се загрее.

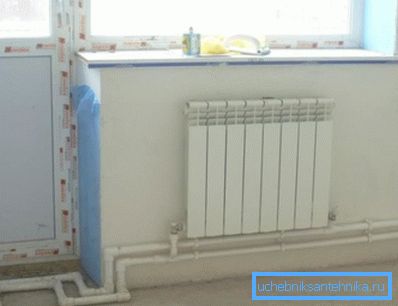

• За снабдување на долгите правилни делови од полнењето со компензатори - прстен или кривини во форма на буквата У.

Како да се спроведе греење со употреба на полипропилен?

За цевките за заварување со фитинзи се користи нискотемпературно лемење. Топените површини се фиксирани во работната положба и по 10-40 секунди (во зависност од големината) стануваат едно.

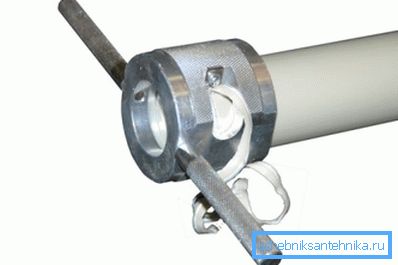

Важна точка: алуминиумската фолија мора да се отстрани од областа на заварување со соголување (бричење). Тоа ќе ја ослабне врската, и во иднина може да предизвика разделување на цевките.

Кои дијаметри на цевки треба да изберам?

1. За флаширање мала (не повеќе од 150 м2 на кат) куќа - со надворешен дијаметар од 25 мм.
2. За поврзување со радијатори - со дијаметар од 20 mm.

Дополнителни елементи

Како е системот за загревање на затворен тип?

Во прилог на котел, цевки и батерии, има:

• Циркулационата пумпа, која ја поставува течноста за ладење.
• Скокач со ладна вода за да го пополни системот со вода.
• Депонии во долните точки на колото, овозможувајќи им да целосно исцедат.
• Експанзионен резервоар. Тоа компензира за зголемување на волуменот на течноста за ладење со зголемување на температурата.
• Сигурносен вентил кој работи кога резервоарот е преполнет и притисокот се издига над пресметаниот.
• Манометар или термоманомер за следење на параметрите на системот.
• Автоматски отвор за воздух.

Сепак: често пати пумпата, воздушниот вентилатор, сигурносниот вентил и (понекогаш) експанзиониот резервоар се монтираат во телото на котелот и ефикасно се претвораат во мини котлара. Пред да одите на шопинг, прочитајте ја документацијата.

Покрај тоа, опционално може да се инсталира:

• Посебни индивидуални уреди за греење и делови од контурата на вентилот.
• Поставете пред пумпата.
• Дрофли или термостати кои ја регулираат температурата на радијаторите.
• Во горните точки на колото - дополнителни воздушни канали.

Распоред

Како да се спроведе греење во еднокатна куќа? Според авторот, најдобро решение би било Ленинград - еднокапни жици околу периметарот на подот со радијатори поврзани паралелно со главното шише. Тоа е апсолутно без проблеми и спречува циркулацијата да престане во некој дел од колото поради прегревање.

Како да се спроведе греење на два спрата?

Постојат две можни опции.

1. Два прстени (по еден на подот) со задави, ограничувајќи ја проѕирноста на пократки од контурите.

1. Дво-цевка шема со флаширање на првиот кат и на таванот и поврзување на нив со risers со греење уреди.

Како да ги поврзете радијаторите?

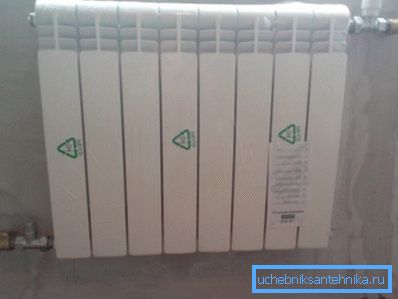

За кратки (не повеќе од 7 делови) грејачи, традиционалната странична врска ќе биде оптимална. Подолгите батерии треба да бидат поврзани дијагонално или долу до дното.

Заклучок

Се надеваме дека нашиот материјал ќе му помогне на читателот при изборот и инсталирањето на опремата за греење. Дополнителни информации за тоа како да инсталирате системи за греење со свои раце може да се најдат во приложеното видео.

Успеси!
