Дистрибуција на греење: како сè функционира

Кој е изгледот на грејните цевки во станбена зграда? Што е горниот жици на греење и како се разликува од дното? Кои се големини на цевки? Што е лифт? Да се ​​обидеме да одговориме на овие прашања.

Терминологија

Прво, за да се избегне забуна, ние ги дефинираме термините.

• Лифт или термален јазол - местото каде што е концентрирано управување со системот за греење и топла вода на домот или неговиот дел.

Дополнително: лифтови ја доведуваат температурата и притисокот на течноста за ладење на оптималните перформанси за системот за греење. Така, разликата помеѓу наводните и повратните нишки на трасата достигнува 4 kgf / cm2; во исто време, капка од 0,2 kgf / cm2 е доволна за циркулација на вода преку батериите.

• Вода лифт - главниот елемент на единицата на лифтот, комората за мешање, во која потопла вода од добиточната храна се меша со повратната вода што се враќа во циркулацијата.
• Choke - цевка која го поврзува протокот и се враќа во комплетот на лифтот. Преку него, постудената вода на повратен цевковод влегува во повторен циклус на циркулација.
• Флаширање (штитник кревет) е хоризонтална цевка која го снабдува течноста за ладење од лифтовите на собранието на столбовите.
• Ризори - вертикални делови од системот за греење што директно ја снабдуваат вода со грејните тела.
• Линери - цевки кои го поврзуваат столбот со батеријата.

Значи, какви дијаграми за греење може да се користат во станбени згради? Кои елементи ги вклучуваат?

Лифт центар

Минималниот џентлменски сет за наједноставната единица за лифт се состои од:

1. Парови на влезните вентили - на протокот и враќањето.
2. Поставете на теренот и, ретко, на линијата за враќање.
3. Всушност, лифт со придушувач и млазница.
4. Куќички вентили, отсечени од системот за греење на домот.
5. Пара од испуштањата, овозможувајќи целосно исцедување на системот.
6. Контролни вентили за мерење на притисок и температура.

Можно е да се присутни:

1. Вметнете топла вода (една или две за секоја линија). Во вториот случај, за да се обезбеди константна циркулација преку коловозот, прирабницата помеѓу влошките на секоја линија е завршена со потпирач за задржување.

1. Врски за индивидуалните потрошувачи (трговски киосци, продавници, итн.). Тука се вметнува на прирабницата пред вентилите; мијалникот го ограничува протокот на вода преку посебно коло.

Флаширање

Во зависност од нивната локација, постојат две шеми за дистрибуција на греење.

Долу

Во повеќето модерни згради се користи дното од шишиња, или системот за греење со пониски жици. Двете храна и обратно флаширање се во подрумот. Ризерите се поврзани во парови со џемпери поставени во горниот кат или на таванот; На врвот на секој скокач има вентилатор (кран на Мајевски).

Секој столб е скокач помеѓу шишиња. Неизбежната нерамнотежа помеѓу најблиските до лифтовиот јазол и лизгачите далеку од него се компензира со разликата во големината и проѕирноста на цевките. Ние ги даваме типичните вредности на далечинскиот управувач за грејното коло кое служи на влезот во модерната десеткатна зграда.

Кои се предностите на долниот жици на грејните цевки?

• Сите вентили на паровите се концентрирани на едно место. За да се исклучите, не треба да се качете во таванот.

• Ресетирањето на течноста за ладење до техничкиот подрум за време на поправките не претставува проблем.

Патем: подрумите често се користат како магацини или простории на продавници. Во овој случај, знаете, вие не мора да зборувате за каква било предност: ќе морате да ги испуштите водоните низ цевката во канализациониот систем.

Главниот недостаток на пониските жици на системите за греење е комплексноста на нивното лансирање по ресетирањето. За да започнете со циркулација низ сите столбови, треба да го искрши воздухот. Во меѓувреме, не сите жители на горните апартмани можат да го сторат тоа; Не заборавајте за празните простории.

Нагоре

Горното полнење или загревање со горната дистрибуција на снабдувањето е сосема очекувано различно по тоа што навојната храна се поставува на таванот. Повратната цевка останува во подрумот. Секој столб е посебен елемент независен од другите столбови.

На таванот, покрај флаширањето, во овој случај се:

1. Затворање на насипите од вентилот.
2. Приклучоци за нивно испуштање (поточно, за вшмукување на воздухот потребно е целосно да се исуши групата грејни апарати).
3. Експанзионен резервоар. И покрај името, не се компензира за зголемување на волуменот на течноста за ладење за време на загревањето (системот не е автономно, туку е поврзан со грејната мрежа). Резервоарот, кој се наоѓа на врвот на дистрибутерот, поставен со минимум наклон, служи за собирање на воздухот, кој се отстранува од таму преку вентилот за отпад.

Таков изглед на системот за греење беше масовно применет сè до 1980-тите.

Како гледа на позадината на флаширање?

• Главниот проблем тука е комплексноста на ресетирање на лансирањето на посебен столб. За целосно да го исцедите, потребно е:

• Исклучете го вентилот на таванот.
• Исклучете го вентилот во подрумот и одвртете го капачето.
• Отшрафете го приклучокот на таванот.

Необично е: целиот систем за греење со горниот приклучок е ресетиран и почнува многу полесно, особено ако ресетирањето од експанзиониот резервоар на греењето се доведува во собранието на лифтот. За жал: испуштањето на куќа е поврзано со губење на голема количина на течноста за ладење, што е непожелно од гледна точка на заштеда на топлинска енергија.

• Главната предност на горниот полнење е дека лансирањето е исклучително едноставно и не зависи од жителите на куќата. Доволно е само бавно (за да се избегне вода чекан) за отворање на доводните вентили на линиите за напојување и враќање, по што останува само да се испушти воздухот од експанзиониот резервоар.

Ризори

Изгледот на течноста за ладење во грејните уреди во приватна куќа може да биде хоризонтална и вертикална (стои). Во станбените згради на различни локации, овие шеми се рамо до рамо: ако флаширањето е секогаш хоризонтално, жиците се вертикални жици.

Што е корисно да се знае за risers во блок на станови?

• Ниту еден од подовите, освен горниот во куќата со долниот флашинг, не треба да ги затвора парните жици меѓу радијаторите. Ако го вградувате греачот помеѓу дотурот и вратите на петтиот кат од десеткатна зграда, жителите на горните катови ќе се замрзнат: циркулацијата над тај-во речиси ќе застане.
• Во домовите на новите проекти, еден од двонасочните столбови честопати е празен (односно, не се поврзува со батериите). Изгледот на системот за греење со единечни столбови овозможува двојните столбови да се заобиколат од подрумот без учество на жители. Доволно е да се инсталира еден дезел на една нишка наместо никулец и да се престигне за празнење: воздушниот блок целосно ќе лета на предната страна на водата.

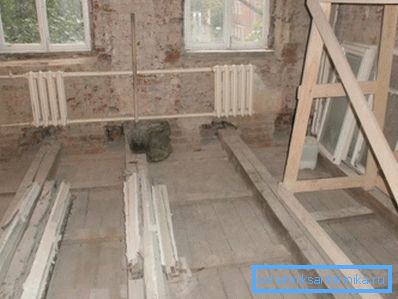

• Во stalinka на еден столб паралелно, два радијатори често се поврзани без менување на дијаметарот. Во овој случај, самиот столб служи како скокач помеѓу нивните облоги. Таков

Монтажата на системот за греење е доста ефикасна, но само со голем (DU25) дијаметар на цевките за снабдување.

Практична последица: ако сакате да ги замените внатрешните жици со свои раце, или користете цевки за загревање на истиот дијаметар, или да закачите скокач. Упатството е поврзано со фактот дека со дијаметар од 25 mm мрежа и облоги со условно поминување од 15-20, батериите едноставно ќе бидат ладни.

Хоризонтална внатрешна инсталација

Во многу нови згради, може да се среќаваме со релативно егзотична шема: местата од столбовите доаѓаат во станот, овозможувајќи грејлерите да се разредуваат за произволен изглед. Дијаметарот на столбовите и приклучоците е избран така што хоризонталната контура во вашиот стан не ги поставува параметрите за греење во становите над или под.

Покрај произволниот распоред, хоризонталното коло со еден влез и излез ви овозможува да го прилагодите сметководството на топлинска енергија. Со зголемувањето на трошоците за греење по квадратен метар, инсталацијата на метри станува се повеќе и повеќе релевантна.

Како да се направи распоред на греење во хоризонтална контура на еден стан?

Во смиреното мислење на авторот, би било најразумно да се приспособи ленинградскиот, или распоредот на бараки, на оваа ситуација.

• По периметарот на станот е поставен непрекинат прстен со големина DN25 Под влезните врати, се загрева во естрих или се поставува под рамен под.
• Опрема за греење сече паралелно со прстенот, без да се кршат. Големината на цевките - DNU20. Дијаграм на поврзување на посебен радијатор - понизок или дијагонален.
• Секој радијатор е опремен со вентилатор за воздух во еден од горните приклучоци. По можност, може да се инсталираат дупчиња или термички глави и вентили за исклучување на напојните линии.

Заклучок

Се надеваме дека нашите препораки ќе бидат корисни за читателот. Дополнителни информации за тоа како жици за греење во станот може да се спроведат ќе бидат понудени од приложеното видео. Успеси!
