Дистрибуирачки колектор сам по себе

Ефективниот систем за греење е многу важен фактор во удобноста на живеење во куќа. Едноставното загревање на сите грејни тела значи негово правилно функционирање. Но понекогаш излегува дека течноста за ладење не е доволна за сите точки на анализа. Ова се случува поради многу причини, на пример, поради непридржување на дијаметар на цевки за време на инсталацијата на системот или некоректна шема за греење. Излегува на овој начин: температурата е доволна, има вода во системот, и нема доволно топлина, бидејќи на сите батерии едноставно немаат точна дистрибуција на вода. Ова значи дека прекршено е основното правило за избор на дијаметар на цевката: збирот на дијаметри на сите грејни кола мора да биде еднаков или малку поголем од дијаметарот на излезната цевка од котелот. Во овој случај, или со користење на вентилите на батериите, треба да го прилагодите протокот на течноста за ладење на системот за греење, или треба да се повтори. Едно од решенијата за проблемот е да се направи колектор за дистрибуција на топлина со свои раце.

Принцип на работа

Принцип на работа

Можете да ги поправите грешките на претходните инсталатери за греење со примена на еден од класичните дијаграми за поврзување. До денес, најефикасен систем за дистрибуција на течноста за ладење во системот за греење е дистрибутивен колектор.

Во неговото јадро, ова е резервоар во кој загреана вода се снабдува од бојлерот за загревање. Од него низ цевки од помал дијаметар се движи до точка на анализа (греење радијатори, загреан подови, индиректен греење котел). По исклучувањето на топлината, водата се враќа назад низ истиот цевки, но веќе на друг ист капацитет (примање), а потоа генералниот проток се враќа во котелот. Циклусот е завршен.

Како да го смените системот за греење

Како да го смените системот за греење

Имајќи вештини во ракување со алати, машини за заварување (ако е потребно заварување) и познавање на водовод, едноставно е да се направи дистрибутивен колектор за греење. Прво треба да одлучите за бројот на грејни кола. Тоа се одделни гранки кои загреваат специфични простории (една или повеќе).

Ако инсталирате колектор во индивидуално греење на две или повеќе камини, а потоа на секој кат подобро е да направите свој чешел (дистрибутер). Во овој случај, не можете да сторите без котлара, во која ќе се наоѓа главниот дистрибутивен колектор.

Доколку куќата е еднокатна, препорачливо е да се направи еден дистрибутивен јазол, кој ќе се наоѓа веднаш до котелот. Да земете сè во посебна просторија или да го комбинирате, на пример, со кујна - оваа одлука се донесува врз основа на изгледот и големината на куќата, моделот на котелот и видот на горивото на кое работи.

Во случај на поставување на дистрибутивен котел за греење директно до котелот, тој е направен од метални цевки со кружен или правоаголен пресек. Но, пред да започнете со работа, треба да го одредите бројот на точките за анализа на течноста за ладење. Изборот на дијаметарот на цевките што треба да се постават зависи од тоа. После тоа, за јасност, треба да нацртате цртеж. Ги прикажува сите потребни димензии и параметри:

  • Дијаметарот на протокот и враќањето на цевките, се отвора кон грејните кола, конци.
  • Растојанија помеѓу филијалите што даваат и примаат.
  • Растојанието помеѓу главната цевка и цевката за враќање.
  • Насоки за насочување. Тие можат да бидат насочени во спротивни насоки или нагоре. Ако навртките за напојување и враќање се насочени во една насока, тогаш тие се ставаат во шаблон шалтер.

Кога ќе се направат сите потребни подготовки, можете да продолжите да работите.

Котлара

Котлара

Колекторот за котли е направен од две умира: снабдување и враќање. Се разбира, за голема куќа, поради импресивен волумен на носач на топлина и значителна должина на системот за греење, се користат цевки со пречник од најмалку 100 mm за производство на дистрибутивниот колектор.

Колекцијата за снабдување е монтирана со вентили и циркулациони пумпи, а вратата е само со вентили за исклучување.

Дури и во дистрибутивниот колектор монтирани мерачи, термометри и група за безбедност. Ваквото "полнење" овозможува, без исклучување на целото греење во куќата, да ги реши проблемите на посебна гранка.

При инсталирањето постои следнава секвенца на дела:

  • Во согласност со цртежот купи цевки (во нашиот случај, метал). Доколку е потребно, тие се чистат од 'рѓа.
  • Според собранието шема, цевките се заварени со електричен или гасен заварување.
  • Сите завари се чистат и дизајнот е обоен.
  • Колекторот е приклучен на системот за греење и под притисок - проверете дали протекување. Направете го ова со пополнување со вода и оставете го под притисок некое време.

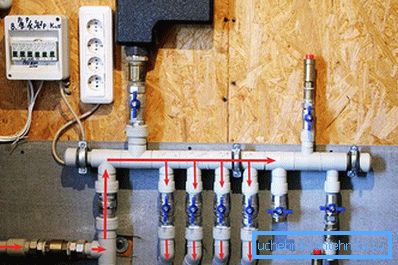

Локален колектор

Локален колектор

Инсталирањето на таков јазол во принципот не се разликува од собранието на дистрибутер во котлара. Исклучок е цевката. Бидејќи ова е, да речеме, редундантен јазол, кој е далеку од уредот за загревање, а температурниот ефект врз него е многу помал, може да се користат композитни ПП цевки или од метална пластика. Но, лемењето е посигурен од поврзувањето со collet, па затоа се препорачуваат полипропиленски цевки.

Следната разлика на локалниот чешел од котларата е дека, бидејќи должината на цевките е мала, водата нема време да ја даде целата температура и се враќа во доволно жешко, а водата во повратниот проток во котелот е речиси студена.

Доходно или не

Доходно или не

Колку е профитабилно да го инсталирате дистрибутивниот систем за греење, судете сами за себе. Прво, само трошите за материјали. Второ, тоа е целосно во согласност со техничките параметри на вашиот систем за греење, додека колектор на продавницата сепак ќе треба да се повтори за тоа. И ова е исто така цена. Трето, самиот колектор ќе помогне брзо да ја надомести цената на неговата инсталација. На кој начин? Во конвенционалниот двофлуен систем за загревање, течноста за ладење поминува низ контурата, давајќи ја топлината, да речеме, 20m, а колекторот коло е половина дотогаш оди до една точка на анализа, така што водата во линијата за враќање е потопла и помалку гориво е потребно за греење. И со оглед дека горивото е многу, многу скапо, тогаш тој ќе плати за себе во една сезона. Ако имате прашања, напишете коментари на статијата. Специјалист кој работи на страницата ќе ви даде дополнителни информации.

Видео

Можете да дознаете повеќе за тоа како да направите дистрибуирачка колекција од видеото што го нудиме:

Шеми

Следниве се неколку колектор греење шеми:

Колосно коло

Куќа греење шема

Дистрибуција на греење преку колекторите

Колосно коло

Куќа со индивидуален котел

Греење на колектор
