Дисипација на топлина на радијатори: приближна пресметка и

Задачата на секој радијатор е ефикасно да се загрее просторијата. Затоа, еден од најважните параметри на овие уреди е пренос на топлина, кој одредува колку добро радиаторот ќе се справи со задачата. Подолу ќе разгледаме кои фактори влијаат на овој параметар, која топлина се пренесува од различни видови радијатори и како да се пресмета.

Директна шема за пренос на топлина

Што е пренос на топлина

Значи, пренос на топлина се нарекува индикатор кој го означува количеството на топлина што уредот пренесува во одреден временски период. Често овој параметар се нарекува и термичка моќ, радијаторска моќ или топлински флукс. Се мери во вати, со скратена вати.

Сепак, во некои извори овој параметар се мери со калории на час - 1 W одговара на 859,8 cal / h. Сепак, таквото мерење е ретко.

Треба да се напомене дека преносот на топлина од батеријата се врши со три процеси:

  • Размена на топлина;
  • Конвекција;
  • Со зрачење.

Секоја батерија носи топлина на сите три начини, но различните уреди за греење имаат различен однос. Всушност, радијаторите се нарекуваат само оние уреди во кои најмалку 25% од топлината се пренесува со директно зрачење. Сепак, овој термин доби пошироко значење, поради што се користи и за уреди за конвекција.

Шема на опции за пренос на топлина

Пресметка на пренос на топлина

Кога уредувате систем за греење со свои раце, пресметката на потребната моќност на уредите заслужува внимание. Изборот и нивната количина зависи од тоа. Од една страна, секој сопственик се обидува да заштеди пари, така што нема смисла да се купат дополнителни батерии, но од друга страна, ако тие не се доволни, нема да можете да одржувате пријатна температура во вашиот дом.

Постојат два методи за пресметување на топлината на радијаторот потребен за загревање на просторијата:

  • Приближната пресметка, која се базира на фактот дека на 10 квадратни метри од просторијата која има еден прозорец и еден надворешен ѕид, потребен е еден киловат на моќ. Ако собата има два надворешни ѕида, тогаш треба да се загрее 1.3 kW.
  • Пресметката според формулата е покомплициран метод, но во исто време овозможува да се добие попрецизна вредност.

Подолу е детален преглед на секој од овие методи.

Дијаграм на зависноста на моќноста на батеријата од бројот на делови и температурата на течноста за ладење

Приближна пресметка

За да се пресметаат радијаторите за пренос на топлина потребни за затоплување на просторијата, треба да ги знаете следните параметри:

  • Тип на батерија;
  • Нејзината големина;
  • Параметри на собата.

Подолу е прикажана табела на радијатори за пренос на топлина изработени од различни материјали:

Тип Ефективноста на еден дел на температура од 80 степени
Леано железо 125-160 W
Алуминиум 200 вати
Биметаличен 204 W

Обрни внимание! Ефикасноста на радијаторите влијае на начинот на кој тие се поврзани. Најефективната се смета за еднонасочна врска, во која течноста за ладење е испорачана одозгора и враќањето тече одоздола. За уреди со голем број на делови, дијагонална врска е поефикасна.

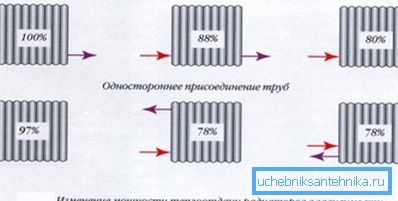

Дијаграм на зависноста на ефикасноста на батеријата од начинот на кој тие се поврзани

На пример, собата има површина од 18 квадратни метри, а во него се планира да се инсталираат леано железни батерии. Бидејќи топлината на ладилникот е 160 W по секција, во нашиот случај ни треба - (18: 150) x100 = 11.25 ~ 12 секции.

Обрни внимание! На продажба можете да најдете цврсти челични панели. За да ја пресметате потребната моќ, потребна е маса за пренос на топлина од челични радијатори за греење, кои обично ги обезбедуваат нивните производители.

Пресметка според формулата

За да ја добиете саканата вредност, мора да ја користите следната формула - P = Sxhx41, каде што:

  • P е саканата вредност.
  • h - Висина на просторијата.
  • S е негова област.
  • 41 - е стандарден показател за минималната моќност на кубен метар волумен.

Добиената вредност треба да се подели со номиналната моќност на делот за да се открие потребниот број.

Совет! Ако, како резултат на пресметките, се добива дробен број, треба да се заокружи нагоре, бидејќи недостатокот на енергија ќе има многу поголем ефект врз удобноста на просторијата од нејзиниот вишок.

Леано железо батерија

Карактеристики на уреди од различни видови

Како што дознавме, карактеристиките на пренос на топлина на радијаторите за греење во голема мера зависат од материјалите од кои се направени.

Подолу внимателно ги разгледуваме карактеристиките за пренос на топлина на различни типови на батерии:

  • Леано железо - се разликуваат во најниската ефикасност. Покрај тоа, овој параметар зависи од интерсаксијалниот простор. Ова се должи на неговата голема брзина - од 120 до 160 вати. Размената на топлина главно се јавува поради директно зрачење, а само 20 проценти доаѓа од конвекцијата.
Челичен панел уред
  • Панел - пренос на топлина на челични радијатори не е многу повисок од оној на леано железо, сепак, за подобрување на пренос на топлина, дизајнот е направен од неколку панели, меѓу кои се наоѓаат перки. Така, процентот на конвективен пренос на топлина значително се зголемува.
  • Алуминиум - ефикасноста е значително повисока од онаа на двата претходни типови на уреди, сепак, обемот на таквите батерии е ограничен. Факт е дека тие не се дизајнирани за висок притисок, кој е достапен во централизирани системи, а исто така е дизајниран да работи исклучиво на прочистена течност за ладење.
Во фото - биметалличен уред
  • Биметаличен - во однос на ефикасноста, тие дури и малку ги надминуваат алуминиумските уреди, а во исто време се потрајни, што овозможува нивно користење во централизирани системи. Се разбира, цената на овие уреди е највисока, но поради високата моќност, е можно да се инсталираат радијатори со помалку делови отколку да се заштеди малку.

Обрни внимание! За радијаторот да работи со целосна моќност, мора да биде правилно инсталиран - без поместување и на одредено растојание од ѕидот, како што се бара од инструкциите. Употребата на рефлектирачки пенофол фиксиран на ѕидот исто така ќе помогне да се зголеми ефикасноста.

Тука, можеби, се сите најважни точки што треба да ги знаете за топлинскиот поток на радијаторите со цел правилно да го пресметате системот за греење и да не бидете погрешни со нивниот избор.

Заклучок

Топлинската моќност на радијаторите е една од нивните најважни карактеристики. Затоа, врз основа на тоа, се врши пресметка на системот за греење на живеалиштето, без кое е невозможно да се обезбеди негово удобно греење во зима.

Можете да прочитате повеќе корисни информации за изразената тема од видеото во оваа статија.
