Еден од најважните аспекти во процесот на дизајнирање на греење е процесот на инсталација, што директно влијае на перформансите на опремата. Но, многу сопственици на станови и куќи од село не секогаш правилно го спроведуваат овој процес, што доведува до постојана поправка. Во оваа статија ќе го разгледаме само правилното поврзување на радијаторот со системите за греење.

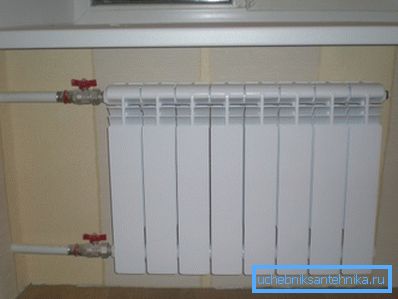

Правилна и сигурна врска - клуч за долгорочно работење на системот за греење

Опции за поврзување на инструментот

Можеби, вреди да се започне со начинот на поставување на нафтоводите за греење, поради што моделот на поврзување на радијаторот директно зависи од греењето.

Постојат два начини за поставување на цевководи за греење:

  • Monotube - при што течноста за ладење се храни преку цевка на радијаторите од греење, фиксирани последователно еден по друг и, откако ги мијат, се враќа на изворот на греење. Како по правило, на 20-30% од должината на трасата е веќе значително ладење течноста за ладење.
  • Двојна цевка - се состои од две независни цевки: снабдување и враќање, и во овој случај, течноста за ладење вклучува паралелна врска на грејните елементи.

Модерните дизајни на батерии најчесто се опремени со четири можни точки за вградување на нафтоводот (две горни и две пониски). Затоа, поврзувањето на радијаторите со различни системи е можно на неколку начини.

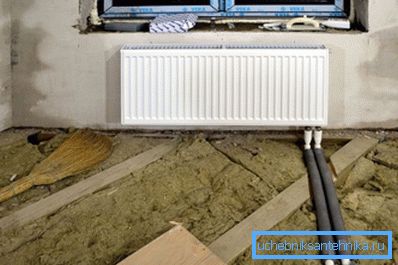

Многу поудобно, ако живеете во вашиот дом, кога планирате да ги скриете цевките под подот - ќе добиете мал дел од системот

Еден начин врска

Највообичаен начин да се инсталира системот за греење може да се нарече еднострана опција кога станува збор за станбени згради.

Оваа шема за поврзување на грејниот радијатор овозможува поврзување на цевководи од една страна од уредот:

  • Наводната цевка е обично поврзана со млазницата на врвот.
  • Обратно е фиксирано на долната позиција.

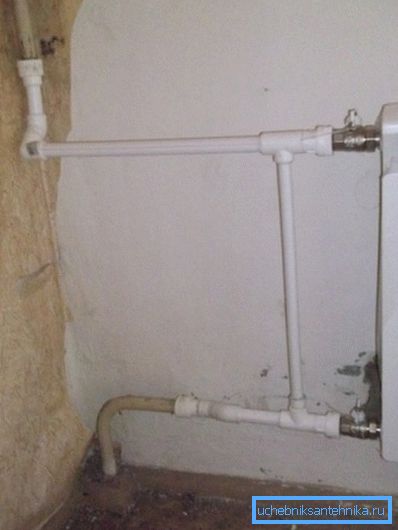

На фотографијата е прикажана верзија со еднострана монтажа на цевки.

Обрни внимание! Со еднострано поврзување на радијаторот со промена на местата на напојните и вратените кола, можно е губење на пренос на топлина на системот до 7%.

Едностраниот распоред на цевката за батерии мора да вклучува и скокач кој го поврзува "протокот" и "повратниот проток" пред уредот. Демонтирањето на овој скокач со свои раце е крајно непожелно, бидејќи може да ја наруши работата на целиот систем за централно греење.

Коефициентот за пренос на топлина, исто така, може да го намали неоправданото зголемување на деловите на уредот, повеќе од 12-15 парчиња поради слабеењето на загревањето на оддалечената област.

Дијагонална врска

За производи со број на делови поголеми од 15 парчиња, дијапазонската врска на челичните радијатори ќе биде најоптимална.

Според оваа шема:

  • Гасоводот за снабдување е монтиран на уредот на врвот, од една страна.
  • Пренасочување на најниската точка, од друга страна.

Течноста за ладење, која се дистрибуира од горе надолу и дијагонално, обезбедува подеднакво греење на сите делови на радијаторот. Повреда на принципот на снабдување и враќање врска може да предизвика намалување на топлинска енергија од производи за греење за 40-50%.

Дијагоналната врска можеби не изгледа како најатрактивна, но за многу домови ова решение е најоптимално.

Забелешка! За максимален ефект, дијагоналната врска се користи во двопроводни системи за греење.

Ако пресметките се неточни, тогаш постои голема веројатност дека во близина на крајот на движењето на горивото ќе изгуби половина од топлината.

Долна врска

Прифатлива шема за поврзување на радијаторите во приватна куќа е понискиот аранжман на цевките. Процесот се состои од поврзување на цевководи од различни страни на уредот на најниски точки. Можно губење на батеријата во таков режим на поврзување од 12-14% може да се прилагоди со инсталирање на вентили за воздух низ кои се отстранува воздухот од системот.

Исто така, ќе помогне да се зголеми ефикасноста на греењето со помали радијатори - инсталирање на греење на циркулационата пумпа.

Совет! Се препорачува да се постават затворени вентили во местата каде што уредите се поврзани со цевководи. Ова ќе овозможи да се извршат поправки или да се демонтира и да се замени неисправната батерија без да се исклучи целиот систем за греење.

Нијанси на инсталација и поврзување на радијатори

Без оглед на тоа што е избрана шема за фиксирање на цевки со батерии, постојат неколку правила за инсталација на уреди, со придржување кон кои можете да креирате ефикасен систем за греење.

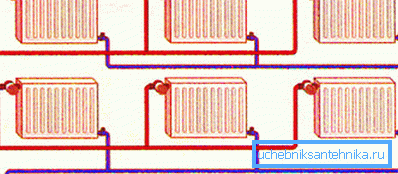

На сликата е прикажан двополниот греен систем

Инструкциите за инсталација за радијатори го препорачуваат следново:

  • Батериите треба да се инсталираат директно под прозори или во близина на врата (во приватни домови) - бидејќи овие делови се главни извори на загуба на топлина.
  • При инсталирање на батеријата потребно е да се придржувате до нормативните растојанија од уредот до соодветните структури:
  • На висина од околу 100-120 мм од подот.
  • Растојанието од ѕидот е 20-50 мм.
  • Под прозорецот праг 100 мм.
  • Прагот на прозорецот не треба да се преклопува над батеријата, во спротивно може да има губење на моќноста на инструментот до 4-5%.
  • Доколку грејачот се става во ниша на ѕидот, дополнителната загуба на ефикасноста на пренос на топлина ќе биде околу 7%.
  • Максимална загуба на енергија се случува кога се обидувате да го декорирате уредот:
    • Околу 10% со делумна заштита.
    • До 20% со целосно затворање на екранот.
    • Ние ве советуваме да ги слушате препораките на експерти, бидејќи трошоците за надзор во инсталацијата и врската - намалување на ефикасноста и трошоците за греење на вашиот дом.

      Заклучок

      Се надеваме дека горенаведените информации ќе ви помогнат правилно и без никакви проблеми да ги разберете и инсталирате уредите за системот за греење. На крајот на краиштата, ако сè е направено правилно, тогаш не можете да потрошите пари за многу години и да не размислувате за претстојните поправки, трошоци и време, што е подобро да го потрошите на вашето семејство и да се одморите.

      Во презентираното видео во оваа статија ќе најдете дополнителни информации за оваа тема.
