Дијаграми за поврзување на грејни радијатори во приватна

Кога градите или поправате, имате различни начини за поврзување на грејните радијатори во приватна куќа, но, сепак, постојат само две опции за општ аранжман на коло, иако тука има и многу нијанси. Овие опции се поделени на аранжманот на еден цевка или дво-цевка систем, иако обезбедува пренос на контура во загреан систем на подот, греење на колекторот и слично.

Но, за да го разберете ова, треба да останете со нас и да продолжите понатаму да читате, каде што, меѓу другото, ќе ви го покажеме видеото во оваа статија.

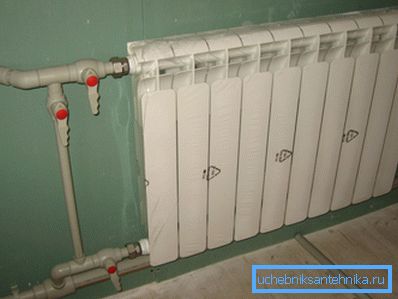

Поврзување на радијатор со бајпас

Видови на контури

Накратко за котли

Забелешка За секаков вид на греење потребен ви е извор и во овој случај може да биде посебен котел. Изборот на оваа единица зависи, пред се, од достапноста на енергија во вашиот дом - струја, гас, дизел или цврсто гориво.

Електричен котел KOSPEL EXO - уред
  • Електрични котли се поделени на два вида - TEN и електрода, а тоа зависи од начинот на загревање на течноста за ладење во нив, односно водата во нив може да се загрее или со помош на грејни елементи или со помош на електроди. Во моментов не ни се интересираат за целосните карактеристики на единиците, но во исто време може да се каже дека цената на електродите е многу помала, но не постои можност за поврзување на топла вода. Севкупно, електричните котли се прилично економични и можат да работат на мрежа од? 220V или? 380V, во зависност од големината на загреаната просторија (потребната потрошувачка на енергија).

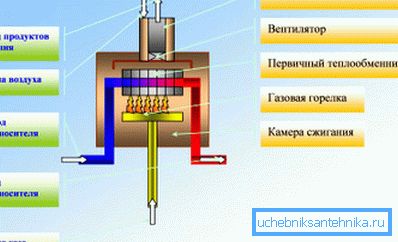

Конвективен систем за греење на котелот
  • Најчести се гасни котли., но и тие се од два вида - конвекција (традиционална) и кондензација (ниска температура) - нивниот избор зависи од грејното коло инсталирано во куќата. Котлерите за кондензација се многу скапи, но многу економични - нивната ефикасност понекогаш надминува 120%, но нивната употреба е најсоодветна за нискотемпературни кола, односно системи за подно греење. Во случаи со радијатор или мешани (радијатори - загреан под), по правило, користете традиционални единици.
  • Поретки дизелски котли - тие се едно-, две- и трифазни, и најчесто се користат во различни фарми, со ограничен пристап до извори на енергија, како што се електричната енергија, гасот и цврстото гориво. Но, котлите со цврсто гориво се доста популарни, особено откако од неодамна беа фрлени многу модели на гасни генератори кои работат на принципот на пиролиза.

Забелешка Исто така постојат и универзални котли кои истовремено комбинираат неколку видови на гориво. На пример, гас - електрична енергија, гас - дизел, сончево - гас - цврсто гориво и други комбинации.

Системи за греење

Еден цевки дизајн

Некои водопроводчици користат приклучок за радијатор во приватна куќа. Ленинградка е систем со една цевка, обично дизајниран за три или четири, на сила од пет радијатори (многу зависи од нивната големина).

Суштината овде е како што следува - течноста за ладење, делувајќи на поширока цевка, паѓа во мали гранки кои ги хранат грејните радијатори - ова јасно се гледа во горната шематски слика.

Главниот проблем на ваквото коло е тоа што кога водата ќе влезе во батеријата, таа ќе изгуби дел од температурата и ќе се врати во цевката за снабдување, а колку повеќе ќе дојде, толку е постудено.

Бајпас вграден пред радијатор

Со цел ладењето да не биде толку значајно, бајпасот се вметнува пред радијаторот - во горната слика се прави со застанување на вентилите и таков уред е злоба на повеќекатните згради за водоводџии.

Факт е дека станарите, со цел да ја зголемат температурата во нивниот стан, го блокираат бајпасот и водата циркулира низ нивниот радијатор, максимално искористувајќи го топлинскиот ресурс, а станарите кои живеат подалеку ја земаат веќе ладената течност за ладење. Се случува да се инсталира славината на бајпас на едноканалниот систем за греење на првиот, вториот и третиот кат, потоа жителите на четвртиот, а особено на петтиот кат имаат речиси ладни батерии.

Две цевки шема

Продолжуваме да размислуваме како да го поврзете грејачкиот радијатор во приватна куќа и да преминете кон контура со две цевки, која неопходно се користи во простории со голема површина - само сте сигурни дека и покрај заштедите, системот со еден цевка има голем број на недостатоци.

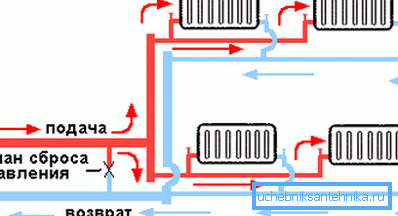

Главната предност на системот што се состои од две цевки - снабдување и враќање ("враќање") е тоа што течноста за ладење, која поминува низ голем број радијатори на сите катови, не се враќа на цевката, туку се испушта во "враќање".

Шемата за заедничко поврзување на радијатори и подно греење

Прирачникот, исто така, ви овозможува истовремено да ги поврзете радијаторите со топол под и дво-цевката контура, како што е прикажано на горната слика - сè е исто така едноставно тука, ако внимателно следите.

Течноста за ладење која се движи низ цевката за влегување влегува во радијаторите и во системот за подно греење, но може да поминува низ триполниот вентил, кој е назначен во горниот коло како единица за пумпање и мешање (ако е потребно, може да се вметне циркулациона пумпа) .

Кога подот се загрева до посакуваната температура, вентилот се активира и топла вода се испушта во цевката за враќање, а кога се лади, вентилот се отвара.

Заклучок

Како што можете да видите, опциите за поврзување на грејни радијатори во приватна куќа со свои раце не се толку тешки - тие едноставно треба да се разберат. Но, ако сакате да заштедите и инсталирате еден цевки, прво пресметајте ја потребната топлинска моќ за куќата - запомнете дека една цевка без загуба може да загрее максимум четири биметаллични радијатори за 10 секции.
