Кои се биметални радијатори и како се наредени? Кога е нивниот избор оправдан? Што треба да биде врзувањето на уредот? Што цевки за поврзување на оваа батерија? Ајде да го разбереме.

Што е тоа

Значи, биметалличен радијатор: што е тоа? Главната карактеристика на секој грејач е нејзиниот пренос на топлина, количината на топлина која може да се пренесе од течноста за ладење на воздухот во просторијата.

Пренос на топлина се определува со два фактора:

1. Температура на површината на радијаторот;
2. Нејзината област.

Зголемување на површината за размена на топлина е можна на два начина:

1. Со зголемување на внатрешниот волумен на делот. Тука има бројни ограничувачки фактори - тежината на делот (и, соодветно, оптоварувањето на прицврстувачите) и димензиите на радијаторот;
2. Поради формирање на напредни перки.

Сепак: главниот услов за висок пренос на топлина на инструментот со голема површина на перки е високата топлинска спроводливост на металот од кој е направен. Во спротивно, ладните ребра едноставно нема да ја отстранат топлината од внатрешните канали на деловите.

Во масовното производство на уреди за греење, три релативно евтина метали - челик, леано железо и алуминиум - долго време се широко користени. Топлинската спроводливост на алуминиумот е четири пати поголема од онаа на првите два метали:

Се чини дека изборот е очигледен: високата топлинска спроводливост на алуминиум ви овозможува да креирате компактен и лесен уред со највисок пренос на топлина. И ова е точно, но проблемот е што ниската механичка сила на металот го ограничува користењето во одгледувачи за парно греење.

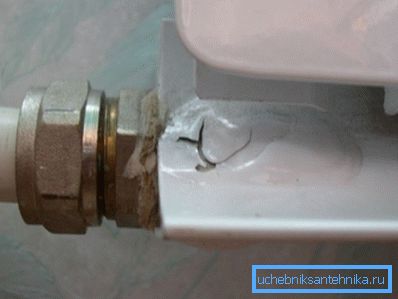

Причината е голема веројатност за вода чекан. Неопходно е да се затвори вентилот или вентилот нагло - а инертноста на практично некомпресивната вода ќе создаде шок, при што притисокот на предната страна ќе достигне 20-25 kgf / cm со јачина на алуминиумски батерии не повеќе од 16.

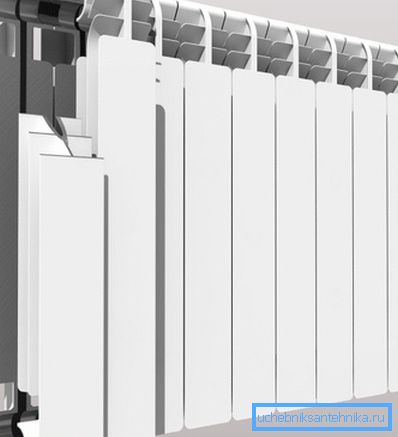

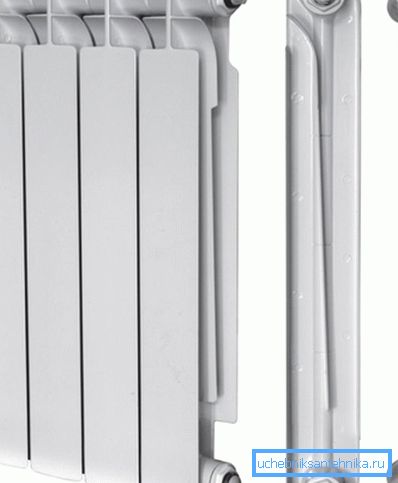

Значи, што е биметалличен радијатор со алуминиумска дисипација на топлина и цврстина на челични цевки? Тоа е само јадро од челик отпорен на корозија, на површината на кој се формираат алуминиумски перки со кастинг. Употребата на два метали со различни својства ви овозможува да се ослободите од слабите точки на секоја од нив, создавајќи дизајн кој е идеално прилагоден за системите на CO.

Технички спецификации

Силата и преносот на топлина (и, се разбира, цената) на биметалличкиот дел зависи од неколку фактори:

• Обликот и големината на јадрото. Тоа може само да ги зајакне вертикалните канали на делот или, што ќе обезбеди многу поголема отпорност на хидростатскиот притисок, да ги комбинираат вертикалните канали со колектори;
• Дебелина на јадрото на металот. Јачината на дел зависи од тоа;
• Областа и дебелина на перките;

Забелешка: колку е подебели ребрата со фиксна површина, толку повеќе топлина ја трошат, толку повеќе е унифицирана површината за греење.

• Присуство или отсуство на врски помеѓу брадавиците. Темата, дури и ако челик, секогаш ќе биде слаба точка на уредот.

Како примерок, ги презентираме карактеристиките на еден од најдобрите уреди во својата класа - домашниот рифарски монолит.

Необично е: во најголемиот дел, домашните производители произведуваат биметални радијатори според ГОСТ 31311-2005. Сепак, не постојат регулаторни барања за биметални инструменти; специфициран е само минималниот дозволен работен притисок од 6 kgf / cm2.

Минималниот век на траење на биметалличните радијатори на греење се проценува на 25 години.

Инсталација

Пресметка

Значи, со изборот што го решивме. Како да се пресметаат биметаллични грејни радијатори според параметрите на вашиот стан?

Со стандардната (2,5 - 2,7 метри) висина на таванот, можете да ја употребите наједноставната шема за пресметка:

• 100 вати на топлина се земаат по метар квадратен простор;
• Во зависност од климатската зона, се користи коефициент од 0,7 (Крим) до 2,0 (Јакутија);

• Делот за пренос на топлина се проценува во просек од 180 вати.

Значи, за московскиот регион, можете да го користите регионалниот коефициент од 1,2; за просторија со површина од 25 метри ќе треба 25 * 100 * 1.2 = 3000 вати на топлина, што одговара на 3000/180 = 17 (заоблени) делови.

Монтирај

Како да се обеси биметалличен радијатор на ѕидот?

• Нормално, за прицврстување се користат заградни држачи, кои се навртуваат во пластични спојници;
• Наместо тоа, можете да употребите парчиња мазни челични арматури со дијаметар од 10-12 mm, заглавени во пред-дупчат дупки со малку помал дијаметар.

Обврзувачки

Кој додаток за биметаллични радијатори ќе биде потребен кога ќе ги инсталирате рачно?

1. Гарнитура радијаторски приклучоци (4 парчиња, надворешен навој DU25). Дијаметарот на внатрешниот навој од приклучоците за втиснување се одредува според бројот на делови на уредот: ако има помалку од 10, лагер со номинален дијаметар DN15 е доволен, ако е поголем, подобро е да ги земете приклучоците со внатрешниот навој DN20;
2. Гас или топлинска глава и топчести вентили со американски за поврзување на сообраќајни метежи. Гасот ќе ви овозможи рачно да го прилагодите уредот за пренос на топлина, термичка глава - автоматски, во зависност од температурата на воздухот во просторијата;
3. На врвот на столбот на станот, радијаторот ќе мора да биде опремен со кран Маеевски за воздушно крварење.

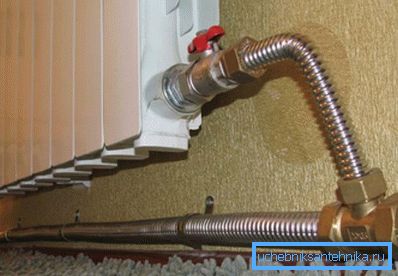

Кои цевки да ги користите за поврзување? По можност - брановидни нерѓосувачки.

Која е причината за оваа инструкција?

• Тие имаат висока затегнувачка цврстина;

Важно: пластичните или метално-пластичните цевки секогаш ќе бидат слаба врска: каква е поентата во ладилникот што може да издржи вода чекан со максимален притисок од 40 атмосфери ако цевките се распрснуваат веќе на 20?

• Тие се наведнуваат со минимален радиус и не бараат прецизни големини за вклопување;
• Тие се монтирани со фитинзи за компресија користејќи пар прилагодливи клучеви.

Изградба на совети

Приклучоците на радијаторот се запечатени со парнитни или силиконски заптивки - истите што се користат за изградба на биметалличен радијатор со дополнителни сегменти.

Други врски се намотуваат со навој за заптивање Tangit Unilok или лен со боја.

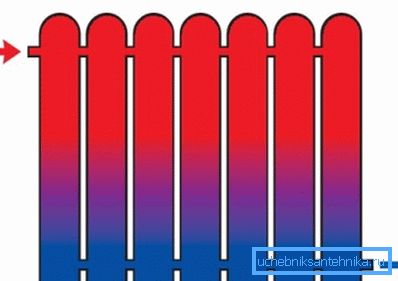

Со голема должина на радијаторот (10 секции), користете дијагонална врска, а не странична врска. Тогаш не мора да се погоди зошто биметалличните радијатори не се загреваат по целата должина: со странични врски, течноста за ладење ќе циркулира само низ првите делови од лагер.

Избор на носач на топлина

Како да ги наполните биметалличните радијатори во тие ретки случаи кога се користат во автономна грејна кола?

Во повеќето случаи, обичната вода се користи како средство за ладење. Покрај фактот дека јадрата на биметалличките делови се доволно отпорни на корозија, нивниот контакт со атмосферскиот кислород е целосно исклучен кога колото се полни со вода. Во меѓувреме, во средина без кислород, појавата на 'рѓа е невозможна.

Во оние случаи кога е возможно да се запре колото за греење при ниски температури, се практикува да се полнат биметални радијатори со флуиди за пренос на топлина без фрижидер:

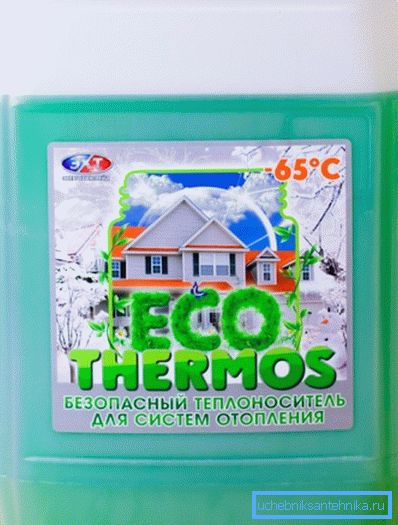

• Воден раствор на пропилен гликол;

• Тосол;
• Трансформаторско масло.

Заклучок

Како заклучок, уште еднаш се потсетиме дека биметалличните батерии ќе бидат најдобриот избор во системите за централно греење. Видеото во оваа статија ќе му помогне на читателот да дознае повеќе за карактеристиките и карактеристиките на инсталирањето на овие уреди. Успеси!
