Алуминиумска радијаторска секција: технички карактеристики

Конвектори за греење од обоени метали стануваат сè попопуларни. Сакаме да ја видиме главните структурни елементи на радијатор - секција и да дознаете колку вати во еден дел алуминиум heatsink, кои се нејзините димензии и други карактеристики. Ние исто така ќе ви кажеме како да го пресметате бројот на делови од алуминиумскиот радијатор потребни за загревање на одредена просторија.

Технички карактеристики на пресек радијатор

Изградба

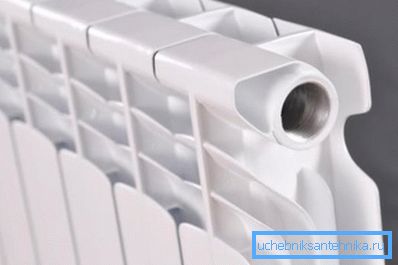

Секвентните батерии имаат речиси ист дизајн. Тие се систем на две хоризонтални резервоари поврзани со вертикални канали. На вертикалните цевки надвор има плочки со плочи, кои формираат канали за движење на конвекционите струи и ја зголемуваат површината на топлинска интеракција.

Растојанието меѓу плочите е избрано така што конвективните струи не се ламинарни, туку турбулентни. Ова го зголемува интензитетот на воздушната интеракција со површината на куќиштето.

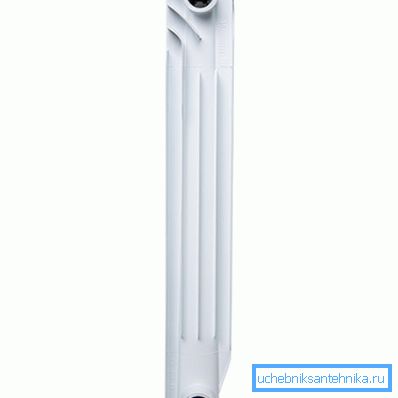

Дизајнот е поделен на еднакви делови. Еден таков дел вклучува вертикален канал и два колекторски елементи, еден од врвот, а другиот од дното. Колекторскиот елемент со вертикалниот канал формира поврзување со Т-форма, од кои две отворени дупки се прилагодени за да се комбинираат со други слични колекторски дупки.

Деловите се поврзани со специјална брадавица со заптивка.

Ако делот е инсталиран со работ, тогаш дупката е затворена со приклучок или се користи за приклучување на напојувањето, враќањето или воздушниот вентил.

Размислете за работата на батеријата со сличен дизајн:

• Делови собрани во целата батерија, една од дупките се поврзете цевката за снабдување на течноста за ладење на другите - цевка за испуштање на течен отпад, на третиот - Мајевски кран за намалување на вишокот воздух, четвртиот дупка е вклучен;
• Течноста за ладење влегува во колектор и постепено го пополнува целиот уред. Алуминиумот има висока топлинска спроводливост, околу четири пати повисок од челик. Затоа, телото почнува брзо да се загрее;

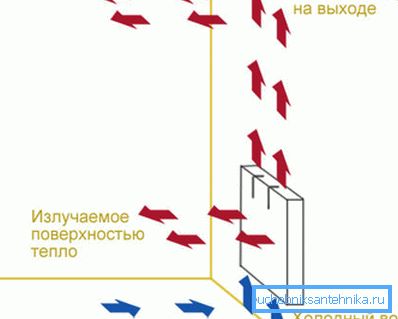

• Загреаната површина на конвекторот почнува да емитира топлинска енергија. Уделот на зрачење на топлина во инфрацрвениот опсег изнесува околу 50-60% од вкупниот пренос на топлина на уредот;
• Воздухот во контакт со површината на телото почнува да се загрева поради директен пренос на топлина. Под влијание на гравитацијата загреан масовно да почне да се движи по нагорна линија преку канали формирана од страна на ребра на convector и нови делови од студениот воздух вовлечени во долниот дел од батеријата;
• Уредот почнува да работи како гравитациона пумпа. Протокот на воздух што поминува низ каналите се одвива со вителски карактер, со што се зголемува пренос на топлина на плочите поради мешање.

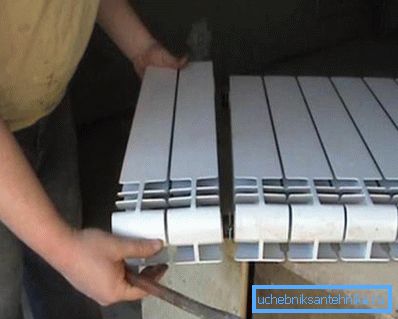

Обрни внимание! Главната предност на пресек дизајн е способноста да ја смените моќта и големината на уредот со свои раце.

Карактеристики и карактеристики

Главната техничка карактеристика на секој грејач е неговата топлинска моќност. Ова е количината на топлина што уредот ја пренесува до животната средина по единица време. Измерени во kcal / час или вати.

Моќта зависи од многу фактори, меѓу кои се сметаат главните:

• површина на уредот;
• температура на течноста за ладење;
• канал капацитет (колку литри во еден дел од алуминиумскиот радијатор);
• термички притисок;
• материјална топлинска спроводливост;
• домување дизајн;
• метод на приклучување и враќање.

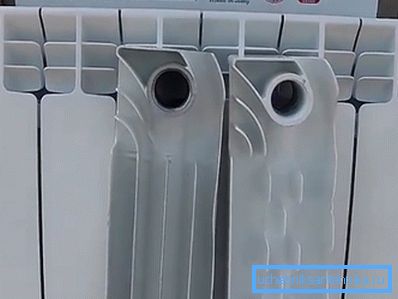

Од максималниот број секции во алуминиумски радијатор не е воспоставена, и различни уреди имаат различни големини, тоа е погодно да се разгледа на параметрите на само еден дел, а потоа се утврди карактеристиките на батеријата со додавање на вредност на секој од неговите делови.

Разгледајте ги техничките спецификации подетално:

Обрни внимание! За поврзување со централизираните системи за снабдување со течноста за ладење треба да се изберат модели со максимален (притисок) притисок од најмалку 45 атм. и работен притисок од најмалку 16 атм.

Утврдување на бројот на секции

Често се поставува прашањето колку се загрева еден дел од конвектор, како да се пресмета бројот на секциите, итн. Детална и точна пресметка на загубата на топлина ќе биде многу тешко, но инструкцијата ви овозможува да користите поедноставени формули.

Според нормите на SNiP, за загревање на еден квадратен метар од соба со висина на таванот од 2,4 - 2,8 метри, потребна е околу 100 W топлинска енергија. Тоа е, ако ја умножиме областа на таква просторија со 100, го добиваме потребниот капацитет за греење.

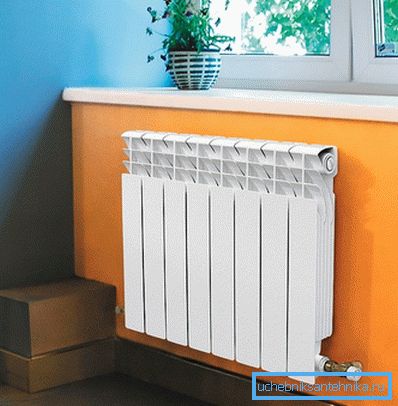

Потоа ќе можеме да најдеме соодветен уред во однос на параметрите, дизајнот и квалитетот и да ги видиме неговите карактеристики на пасош. Ќе има назначена секвенцијална моќност.

Ние ја делиме претходно најдената грејна моќ на просторијата во пресек, резултатот е заокружен и го добиваме бројот на делови што се потребни за одредена просторија.

Обрни внимание! Тука треба да се напомене дека оваа моќ често се преценети се должи на фактот дека очекува приходите од температурата на течноста за ладење на 100? С, што во реални услови е малку веројатно. Треба да се води од фактот дека вистинската моќност обично е во опсег од 140-160 вати.

Заклучок

Алуминиумските батерии за греење самоуверено заземаат позиции на градежниот пазар. Овие единици имаат погодна секвенцијална поделба, што го поедноставува нивниот избор, монтажа и монтажа. Погледнете го видеото во оваа статија и дознајте повеќе за оваа тема.
