Аксонометрија на системот за греење: запознавање со

Што е тоа - аксонометрија на греењето? Во овој материјал треба да се вратиме на училиште и повторно да се запознаеме со заборавениот термин. Покрај тоа, ние ќе се обидеме да дознаеме кои правила треба да се следат со изготвување на аксонометриски дијаграми за системите за греење.

Дефиниција

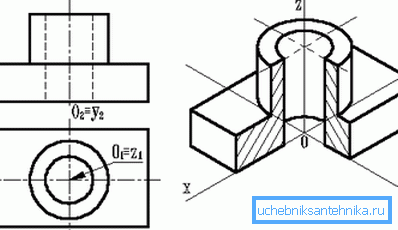

Терминот аксонометрија доаѓа од Грција и доаѓа од два збора: оска и мерка. Значењето на терминот е во графичката слика на три-димензионални објекти со проектирање на нив на рамнина.

Како се проектира објектот:

1. Таа е врзана за три координатни оски.
2. Се избира т.н. рамнина за слика врз која се проектира објектот.

Забелешка: никаква координатна оска не треба да биде паралелна со неа.

1. Сите точки на објектот се проектираат во авионот.

Бидејќи рамнината за слики не е паралелна со ниту една од оските на координатите, по сите оски, проекцијата ќе има отстапувања од реалните димензии на сегментите.

Во зависност од тоа како дисторзиите се распоредуваат по должината на оските, аксонометријата може да се нарече:

• Изометриски. Во овој случај, изобличувањата на сите оски се исти.

• Диметриќ. Еднакво нарушување по две оски.
• Триметриски - сите нарушувања имаат поинакви значења.

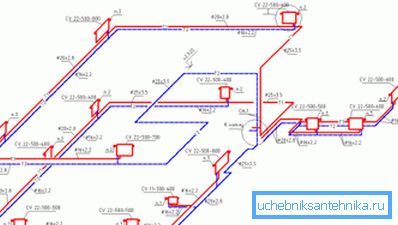

Аксонометриската шема на системот за греење е само неговата проекција на рамнина која не е паралелна со ѕидовите на зградата или нејзините подови. Проекцијата ги означува елементите на системот и нивните основни параметри.

Регулаторни барања

Тие се исцрпно изнесени во ГОСТ 21.602-2003, со кој се уредуваат правилата за изготвување на документација за градежни инженерски системи (вклучувајќи и греење). Да издвоиме од текстот на документот главните точки кои се од директна важност за нашата тема.

Општи одредби

На елементите на системите за греење се назначува ознака која се состои од обележување и сериски број во рамките на оваа шема. Кои ознаки се користат?

За некои графички симболи, документот се однесува на поврзаниот ГОСТ:

• Цевководи треба да се означат според ГОСТ 21.206 - 93.

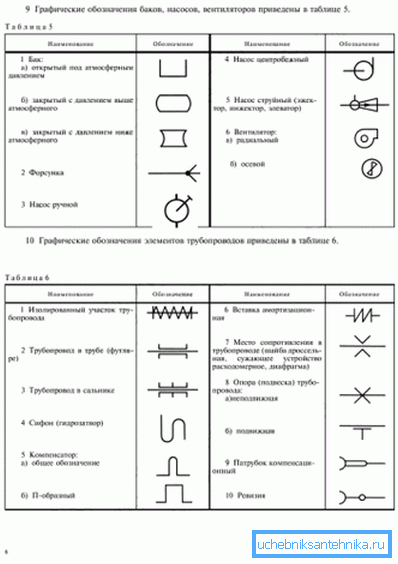

• Ознаки на вентили за врати, пригушувачи, вентили за затворање, радијатори итн. може да се најде во ГОСТ 21.205-93.

Покрај тоа, меѓу општите одредби постојат голем број дополнителни барања за цртежи.

• Висинските ознаки се означени на продолжени линии или контурите на елементите.
• Шемата за оксимометриско греење може да се изврши на скала од 1:50, 1: 100 и 1: 200.

Листа на означени опрема и параметри

На шемата составена од вашите сопствени раце треба да се наведе следново:

1. Цевководи со дијаметри.
2. Топлинска изолација на нафтоводи. Таа е прикажана графички.
3. Нивоата на оските на сите цевководи се релативни на нула.

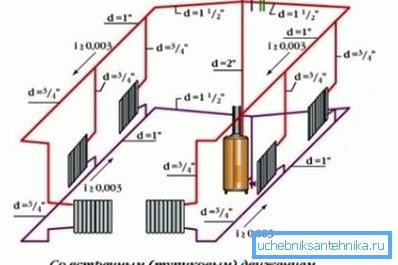

4. Шишиња за флаширање (се разбира, онаму каде што се потребни - во гравитациони системи и куќи од горното шише).

1. Ако во хоризонталните делови на флаширање има празнини - големини на деловите.
2. Поддржува, експанзија зглобовите и суспензии.

Важна точка: во овој случај, сликата се снабдува со отстранување на полицата, над која го покажува типот на елементот. Под полицата треба да бидат наведени соодветни на елементот на документот.

1. Затворачки вентили. И во овој случај, се користи полица за готвење, над која е означен типот и дијаметарот (DN) на арматурата. Подолу е ознаката на елементот во каталогот.
2. Ризори и планери (хоризонтални делови) со знаци.
3. Радијатори, конвектори и други уреди за греење.

Задолжително е да се наведе нивниот тип и основни параметри:

• Бројот на делови од пресекниот радијатор.
• Бројот на секции (цевки) на регистарот и неговата должина.
• Бројот и должината на ребрести цевки.
• За други уреди за греење - нивниот тип.

1. Ознаки на инсталации (котли, печки со разменувачи на топлина, топлински пумпи, лифтови, циркулациони пумпи за загревање итн.).
2. Вградени уреди (маслени чаши за контрола на температурата и места за инсталирање на контролни вентили, овозможувајќи мерење на притисок).
3. Сами инструменти за мерење на параметрите на системот и мерење на топлина.

Интересно: ГОСТ им овозможува на повеќекатните згради да направат детална шема само за подземниот дел од зградата. Во овој случај, распоредот на жици на столбовите и, доколку е потребно, дијаграмот за поврзување на таванот се изведуваат одделно. Упатството е поврзано со прекумерната сложеност на аксонометриската проекција на сите комуникации во, на пример, 16-катна зграда.

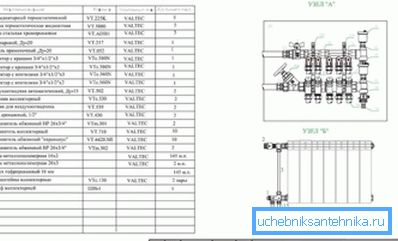

Спецификации

Стандардот поставува голем број на барања не само за цртежите, туку и за нивните спецификации.

Елементите наведени во спецификациите треба да се внесат во нив во следниот редослед:

1. Опрема за греење (котли, радијатори, итн.).
2. Исклучени и контролирани вентили (вентили, вентили, вентили, вентили, вентили).
3. Други елементи на системи за греење (кал одводи, отвори).
4. Вградени конструкции (нафтени очила и гранки за контролни вентили).

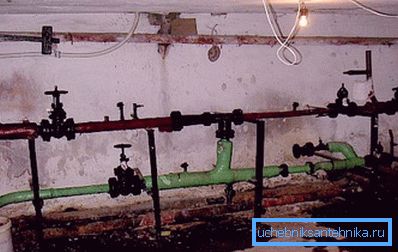

Тоа е љубопитно: по правило, во реални услови, термометри и самите манометри не се инсталирани во вградени конструкции. Цената на уредите е доволно голема; во услови да не се затвораат безбедно подруми на станбени згради, каде што е поудобно да ги уништат по мерењата.

1. Цевководи (флаширање, столбови, лагер).
2. Термоизолација.

Цевководот се внесува во спецификацијата за секој дијаметар (по правило - за зголемување на далечинскиот управувач). Различни кривини, прирабници, крстови за заварување и завртки не се внесуваат во спецификацијата.

Заклучок

Се надеваме дека препораките и нормативните референци што ќе ни ги дадат ќе му помогнат на читателот да ги подготви и да ги чита цртежите (види и статијата Самодвижечки систем за греење: Карактеристики на уредот).

Како и секогаш, приложеното видео ќе понуди дополнителни информации. Успеси!
