Цевковод и други алатки за рачно навојување

Каков вид на алатки е чешмата? Како се разликува плочата од умрењето на завртката, и дали тркалото се разликува од прескокнувачот? Како да сече внатрешна или надворешна нишка со свои раце? Во кои случаи се претпочитаат конец за снабдување со вода, и кога - заварени? Во написот ќе се обидеме да одговориме на овие прашања.

Дефиниции

Прво ја дефинираме терминологијата:

• Чешмата е уред за сечење и чистење (чистење од постигнување, 'рѓа, итн.) На внатрешни навои. Во нашиот случај - цевка.

Корисно: конецот на цевки се разликува од метричкиот во тоа што неговата големина не се карактеризира со вистински дијаметар на гребените или шуплините, туку со условниот премин (ДУ) на прицврстената цевка или фитинг.

• Умре - алатка за надворешно навојување, направена во форма на карбидна орев со отвори за отстранување на чип.
• Klupp се разликува од плочата во тоа што се состои од неколку одделни сектори. Зошто ви е потребно? Факт е дека тврдите легури и челици со голема брзина кои се користат во изработката на пукнати алати се повеќе од скапи. Во меѓувреме, цврстината и цврстината се потребни само за гребените кои директно ја намалуваат низата; остатокот од плочата само комбинира неколку сртови заедно. Во случај на умрење, оваа функција се пренесува на носителот.
• Vorotok - рамка за чешма или умира, опремена со пар рачки, што се користи како држела. Ви овозможува да ја исечете конецот без никакви додатоци.

• Држачот (цевката) едноставно се поставува на круг или шестоаголно копче без рачки.. Зошто е потребно? Во пракса, водоводот не е невообичаен кога нивата не треба да се сече не во висина или стега, туку директно на лагер или столб над ѕидот. Рачките ќе го спречат алатот да се сврти, а цевката може да се ротира со обичен гас клуч.
• Ratchet - чудак со една рачка, двојно тело и обратна спојка. Тој исто така ви овозможува да ја исечете нитката на ѕидот. За разлика од цевката, на која гас клучот остава закачка, на прескокнете не добиваат механички оштетувања во текот на работата, и тоа е многу поудобно да го користите.

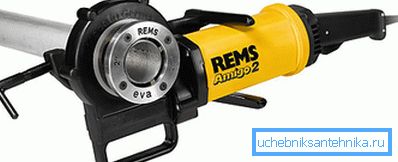

Тоа е љубопитно: на продажба можете да најдете електрични приклучоци за завртки за цевки, овозможувајќи ви да направите без физички напор. Цевката е прицврстена од сопствената алатка за прицврстување; алатот за сечење е управуван од електричен мотор со мала моќност преку менувач. Алатката е доста погодно да се користи, но неговата цена - од 20 до 80 илјади рубли - го прави купувањето целисходно само за професионалци.

Детален опис

Допрете

Однадвор, алатот наликува на обичен завртки, не завршувајќи со капа, туку со краток квадрат. До почетокот на темата, големината на гребените се намалува, со што се обезбедува најтенок влез со минимален напор. Чешмата е опремена со надолжни жлебови, пренасочувајќи ги чиповите.

Како правило, кога сечените теми се користи сет од две или три алатки. На пример, кога сече половина полу-инчен конец, идната спојка (дупчана цилиндрична работна парче) прво поминува груба цевка од 1: 2, а потоа завршува. Кога сече во една помине се зголемува абењето на алатот, а квалитетот на конецот е многу полош.

Генерал

Покрај фактот што оваа алатка е наменета за надворешно навојување, плочата се разликува од чешмата со друга функција: конецот е скратен за еден премин.

Како изгледа умре? Ако допир со цевки 1 1: 2 изгледа како еден и пол инч завртка, тогаш соодветната умреа очекувано потсетува на половина инчен карбид орев. Се разликува од вообичаената орев од нишка со ист мазен (конусен) пристап и неколку преку канали за чипови.

Корисно: доза (конусна) дел од плочата има должина од 2-3 вртежи; вкупната дебелина одговара на 8-10 кривини.

На надворешната цилиндрична површина на умретата има неколку конусни депресии, наспроти кои завртките го фиксираат во држачот.

Klupp

Ние веќе ја опишавме нејзината фундаментална разлика од умре: инцизорите се врзани само со орев и можат да се променат кога ќе бидат оштетени независно еден од друг.

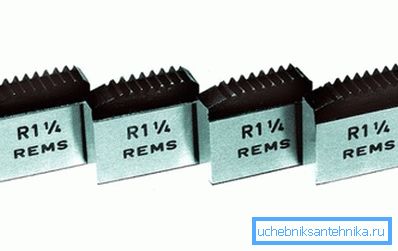

Корисно е за потенцијалниот купувач да знае само една суптилност: ако надворешниот дијаметар на умрекот е строго регулиран со ГОСТ 9740-71, според кој се направени, тогаш сечилата од шрафот може да имаат поинаква форма и да се фиксираат на различни начини.

При купувањето на замена, подобро е да се обрне внимание на производите на истиот производител што го направија оречот. Инаку, ситуацијата е можна кога инцизорите едноставно не влегуваат во место.

Цевки

Општо земено, за бравар, информациите за нивите на цевки немаат многу практична вредност.

Меѓутоа, за образовни цели, презентираме некои интересни факти.

• Постојат цилиндрични и конусни конецни цевки. Целата опрема за водовод е дизајнирана да користи цилиндрични навои, а конусните се бараат главно во цевководите со висок притисок.
• На дијаметар поголем од 6 инчи, цевките се заварени или споени со прирабници.
• И покрај големиот број на номинални дијаметри, регулирање на сечењето на цевки цилиндрични навои ГОСТ 6357-81 обезбедува само четири навој теренот.

Референца: англиски инч е 2,54 сантиметри. Соодветно на тоа, цевководот од 2 1: 2 е наменет за навој што е компатибилен со цевки со условно поминување од 2,5x2,54 = 6,35 см (63 мм).

• Врзувањето на номиналните дијаметри на цевките теми со метричкиот систем за мерење исто така се регулира со стандардот споменат погоре. Еве листа на некои големини:

Тема или заварување

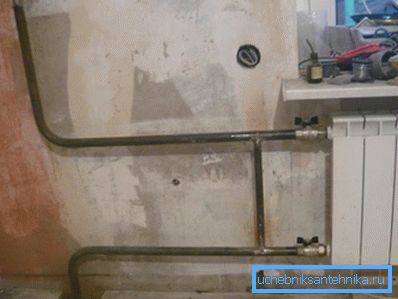

Системите за греење, лајсни и водовод имаат номинален дијаметар, очигледно многу помал од 6 инчи. Соодветно на тоа, за инсталација на соединенија може да се користи како заварување и конец.

Очигледно, помалку време се троши на страната на заварување: искусен заварувач не троши повеќе од 10 минути на задникот; намотување, монтажа и запечатување на зглобот ќе бара најмалку три пати подолго при значително поголема потрошувачка на напор.

Кога врските со навој се оправдуваат:

• Ако имате проблеми со транспортирањето на алатката. Јасно е полесно да се донесе плоча со држач и пар клучеви за гас за дача со јавен превоз од електричен апарат за заварување, а уште повеќе - пар цилиндри и сет на црева со факел.
• Доколку е потребно, направете ја врската склоплива. Типичен случај е sgon по вентил на челична цевка за вода. Порано или подоцна, вентилот треба да се замени, а цевките ќе треба да се исчистат од минерални наоѓалишта; способноста да се направи оваа работа без заварување е дефинитивна предност.
• Конечно, нивите немаат алтернативи ако се користат галванизирани цевки за инсталирање на комуникациите. Факт е дека заварениот слој го разложува тенок слој на цинк, што го прави поцинкулирањето бескорисно: корозијата ја уништува површината на цветот со иста брзина како и кога се користат VGP цевки од црно челик. Но, со темите, ситуацијата радикално се менува: слојот на цинк останува недопрена, со тоа што ресурсот на гасоводот се зголемува неколку пати. Авторот морал да ги отвори галванизираните грејни кули собрани на нивите по половина век на работа; ако врвното повеќеслојно сликарство спречило да се процени состојбата на цевките, интерниот преглед покажал дека тие не се разликуваат од новите.

Како да се намали низата

Внатрешна

Да претпоставиме дека имаме дупчалка од дупчалка за 32 мм (1 1/4 инчи) DU челик за спојување. Треба да го претвориме во завршена спојка.

Како да ја направите оваа работа?

1. Прицврстете го работното парче во посебно стегање со лумен во облик на дијамант меѓу челустите.

Обрнете внимание: не е пожелно да користите порок во овој случај. Компресирана од двете страни на работното парче е деформирана, ќе стане овалност.

1. Ние ја ставаме груба цевка допир 1 1: 4 инчи во копчето.
2. Подмачкајте ја внатрешната површина на работното парче. Подмачката ќе го намали отпорот при сечење и ќе ја намали веројатноста за постигнување. Каков вид на лубрикант за употреба е ист: маслото за машини за шиење, автолот, маслото, па дури и дизел горивото се подеднакво погодни за нашите цели.
3. Ние ја позиционираме чистота строго по должината на оската на идното спојување, притиснете го со максимален напор и свртете го без да го нарушите позиционирањето и без олабавување на притисокот. Сечење без притискање на чешмата на дел е можно само по 2-3 комплетни врти; ако ја ослабувате силата порано, првиот стринг ќе биде откинат.
4. Откако ќе ја поминете спојката со груба вретена, извадете го копчето и извадете ја од другата страна. Повторете ја работата со средни и фини слајдови.

Што да направите ако имате само вообичаен зафат:

1. Тие го прицврстуваат телото на чешмата.
2. Заготовката е прицврстена со клуч за гас (цевка) и седи на влезот.
3. Понатамошните операции се идентични со оние опишани погоре.

Корисно: ако чешмата се користи само за провирање на користени делови, доволно е да имате само алатка за завршна обработка во вашата колекција.

Отворен

Тука, наставата за сечење на конец вклучува подготовка на пристапот за плочата. За да не се бара претерано голема стегање, сечењето треба да биде пресечено од надворешната страна на цевката под агол од околу 30 степени до неговата оска.

Размислете како можете да подготвите повик, така да се каже, во полето:

• Бришење на работ на мелерот за цевки со круг на метал.

• Вршење иста работа со рачна датотека.
• Конечно, во отсуство на алатка, работ на цевката со малку вештина може едноставно да се компресира со гас клуч. Главната суптилност на оваа операција не е да ја претераме и да не ја даваме цевката на цевка.

Што да направите следно:

1. Надворешната површина на работ на цевката повторно се размачка.
2. Плочата се притиска врз крајното лице строго нормално на надолжната оска на цевката. Силата на стегање се одржува се додека не се направат 2-3 целосни вртења.
3. Следно е едноставна механичка работа: на умре е прогонувана цевка додека не се добие конец од потребната должина. Остро зголемената отпорност значи стругање чипови; во овој случај, плочата се враќа назад еден круг, чиповите се отстрануваат и површината се подмачкува.

Кога провира надворешен навој директно на столб или лагер, постои една суптилност. Цевката на која се исекува конецот е задолжително задржувана од гасниот клуч, така што силата на него го компензира вртежниот момент што се појавува при сечење.

Факт е дека е многу полесно да се искине лајнерот од столб или столб од соседната батерија отколку што може да изгледа: рачката ви овозможува да развиете многу значаен напор. Покрај тоа, состојбата на самите цевки во стариот станбен фонд често остава многу да се посакува.

Заклучок

Ќе го разгледаме нашето запознавање со алатките за рачно навој и технологија на процеси. Како и обично, видеото во оваа статија ќе му понуди на читателот дополнителни информации. Успеси!
