Цевка бендер за профил цевка: дизајн карактеристики и

Во оваа статија ќе зборуваме за тоа како да направите цевка бендер за цевка за профили користејќи достапни материјали. Покрај тоа, ние ги разгледуваме структурните карактеристики кои ги обединуваат сите цртежи на цевки за цевка на профилот.

Но, за почеток, ќе ги одредиме карактеристиките на работењето на уредот.

Карактеристики на апликацијата

Не е тајна дека металната цевка на профилот е неопходен градежен материјал за поставување на објекти како оранжерии, летни домови, навеси итн.

Се разбира, лесно е да се купи готова корисна или нова метална конструкција од закривен профил, но цената на таквата набавка ќе биде висока. Може да се обидете да ја промените конфигурацијата на шуплиот метал со свои раце. Но, тоа ќе доведе до деформација на производот, и поточно до дробење на нејзините ѕидови.

Решението за овој проблем ќе биде домашна цевка benders за профил цевка. Зошто домашна? Причината за избор на домашен уред е очигледна - факт е дека машината правилно направена со рака ќе биде поредок од големина посилен и потрајни од опсегот на евтини уреди што се нудат.

Принципот на уредот е едноставен: помеѓу шахтите е поставен шуплив метал со правоаголна или кружна форма на попречен пресек, чија позиција се менува во согласност со посакуваниот агол на свиокот. Понатаму, оските се движат, поради што цевката се валани и свиткани на потребниот начин.

Карактеристика на сите машини за свиткување на цевки е тоа што механичкото оптоварување на работното парче се дистрибуира постепено и подеднакво во различни точки, поради што не се појавува никакво намалување на ѕидовите.

Дизајн на машина за свиткување на цевки

Цртежите на рачниот цевчест бендер за профилната цевка може да се разликуваат во зависност од видот на уредот и неговите карактеристики на дизајнот.

Задолжителни елементи во изградбата на модификации со рачен или хидрауличен погон се:

• рамка (рамка) на која се поставени сите компоненти;
• долна и горната штица;
• две или повеќе цевки застанува;
• шахти;
• хидрауличен цилиндар или портата опремена со рачка.

Рамката на која се монтирани сите компоненти може да биде од два вида:

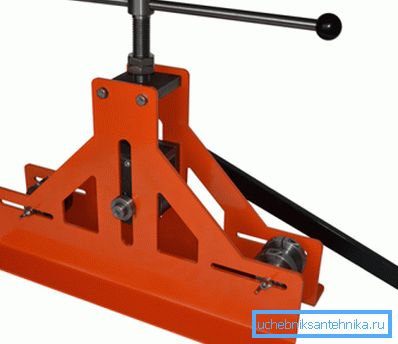

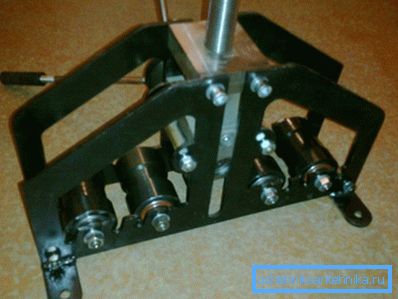

• затворен тип карактеристика на фабрички направени уреди;
• отворен тип поради едноставноста на уредот, тоа е типично за повеќето импровизирани уреди.

Важно: Упатството за одржување на уредите со отворена рамка е поредок по пат на едноставна обработка отколку на слични операции на затворена рамка. Но, во вториот случај, операцијата е побезбедна, бидејќи практично нема отворени мобилни компоненти.

Технолошки карактеристики

Одделно, треба да се забележи форма, која е различна шахта за цевка профили цевка профил. Ако се работи со цевки со кружен попречен пресек, се користат оски со заоблени јажиња, тогаш валаните делови може да се свиткаат со помош на соодветните конфигурации на исечоци (видете го и написот Фитинзи за пластични цевки - преглед на главните опции и нивните карактеристики).

Сепак, земајќи го предвид фактот дека тркалањето на профилот за време на свиткување не значи потреба за поддршка на страничните ѕидови, можете да користите шахти чија ширина ќе биде многу пати поголема од ширината на профилот, што од очигледни причини е невозможно кога се обработуваат цевки.

Суптилностите на самопроизводството

Откако ќе го разгледаме принципот на работа и карактеристики на уредот, време е да одлучите како да направите машина за виткање на цевки за сопствена цевка.

Со цел да се соберат едноставен рачен цевки, се потребни следните алатки и материјали:

• машина за заварување;
• прстиња;
• ЛБМ "бугарски" со дискови за сечење метал;
• плоштад и лента мерка;
• сечење челичен канал или агол (големината е избрана во согласност со големини на цевки);
• голем завртки и орев со соодветен навој (најдобро решение ќе биде портата, целосно отстранета од непотребен прирачник за печатење;
• 6 големи еднодимензионални лежишта;
• дебела ѕидна цевка со надворешен дијаметар што одговара на внатрешниот дијаметар на лежиштето;
• непотребни челични шипки со ѕвездичка од велосипедот;
• дополнителен велосипедски запчаник од задното тркало;
• велосипед синџир.

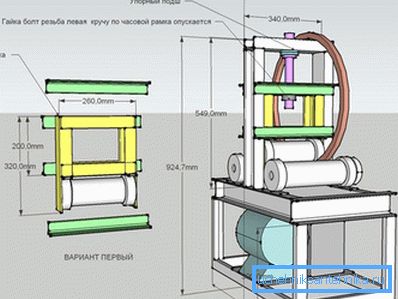

Откако сите алатки и материјали се подготвени, можете да почнете да работите. Како пример, ние ќе го користиме следниов цртеж на импровизираниот цевчест блендер за обликувана цевка.

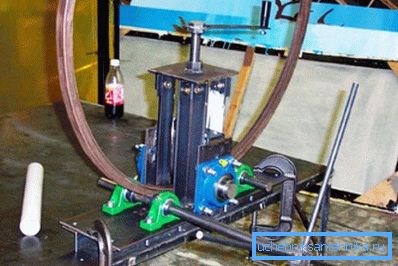

Инструкцијата за составување е едноставна и се состои од следниве чекори:

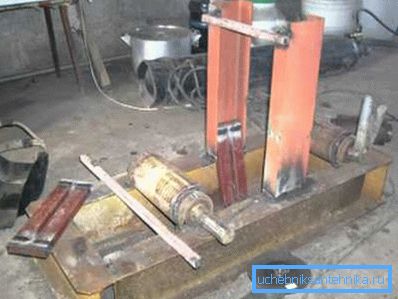

• Од каналот ги отсекуваме празнините за производство на хоризонталната рамка и ги заваруваме во цврста рамка. Доколку има цврста метална плоча со соодветни големини, можно е значително да се поедностави и забрза инсталацијата.
• Завеси за вертикални водичи се сечат од каналот и се заварени во вид на "U" облик на гилотина. Вертикалните водичи се заварени до рамката како што е прикажано на цртежот.
• Во следниот чекор лежиштата се заваруваат до рамката. Ако има лежишта од оваа конфигурација како што е прикажано на цртежот, можете да користите затегната спојка, која не е заварена.

• Во горниот пресек на вертикалните водичи дупката е дупчат под портата. Пред-центрираната орев е заварена над дупката.
• Цевката е вметната во дупките на лежиштата монтирани на рамката, отсечени така што крајот на 2-3 см останува на секој крај. Ги фаќаме цевките со заварување, така што тие ротираат околу нивната оска, но не одат од страна на страна.
• Потоа, ние се собираме од лежиштата, остатоци од цевката и канал на горната единица, која по должината на водичите ќе биде спуштена и врши притисок врз заоблената цевка. Горната рамнина на овој јазол е дизајнирана да се потпира на крајот на портата и да изврши притисок врз целиот јазол, преместувајќи го на креветот.

• Ние опремуваме два лежишта фиксирани на едната страна од креветот со запчаници, кои се заварени до краевите на цевките.
• Прицврстете ја велосипедската рачка со оската на педалата на една од ѕвездите, која ќе функционира како рачка.
• Помеѓу ѕвездите го прошируваме синџирот и уредот е подготвен за работа.

Важно: Ние не ги специфициравме конкретните димензии, бидејќи таквите инсталации се направени од она што е при рака. Сепак, обидете се да се осигурате дека дебелината на употребениот метал не е помала од 2-3 mm.

Заклучок

Сега знаете како да направите мануелен цевки, кој може да се примени на фармата. Можете да најдете повеќе корисни информации преку гледање на видео во овој напис (види, исто така, написот Фитинги за челични цевки - ги анализираме сите карактеристики).
