Цевка бендер или машина за тркалање профилна цевка со свои
Стекнувањето приватна куќа или земја заговор ретко се поврзува со желбата пасивно да го поминат викендот. Ќе потрае доста време и на парцелата ќе се појави стаклена градина покриена со поликарбонат, а над верандата од куќата ќе се инсталира фенси стакло, кој може да заштити од капките дожд и топлото сонце.
Рамката за вакви важни и неопходни структури станува рамка создадена од свиткани обликувани цевки. Па, со цел да се добие кривина од даден радиус и облик, потребна е цевка бендер. Во оваа статија ќе зборуваме за тоа како да се направи слична машина за валање цевки, без кои дома мајсторот не може да направи.
Што е цевка бендер и зошто е тоа потребно?
Машина за тркалање профилна цевка или цевки бендер е технички уред кој припаѓа на алатките и механизмите кои се користат за работа со валани метални производи. Со него лесно можете да го свиткате профилот на вообичаените материјали за цевки според дадениот радиус. Нејзината главна предност е способноста да се свитка било кој број производи со ист радиус.
Обрни внимание! Свитканите цевки може да се користат за поставување на цевководи кои пренесуваат топла или ладна вода, како и во создавањето на рамки од разни видови и форми, кои често се користат во градежништвото.
Многумина се прашуваат зошто е потребно тругбиб. Се чини дека го зајакнува едниот крај на цевката и се повлекува по друг. Но, всушност, сè не е толку едноставно.
Овој метод ќе доведе до следните последици:
- Неможноста да се контролира радиусот;
- Со свиткување на производот на овој начин, ќе создадете зона за концентрација на стресот, со што ќе ја намалите јачината на структурата;
- Намален дизајн на живот.
На цевката бендер е едноставно потребно за дома занаетчија, па за многумина има акутно прашање за тоа што е цената на таква машина или тоа е поумно да го направите со свои раце.
Како да изберете?
Кога ќе стекне инструмент за сопствена употреба, секој господар треба да се раководи според принципот на неговата разумна потреба.
Совет Алатката со која цевки се валани мора правилно да ги извршува своите функции, без да бара дополнителни трошоци од сопственикот.
Критериуми за избор на механизам од ваков вид:
- Тип на возење Изборот е направен во зависност од димензиите на цевките, очекуваната количина на работа и интензитетот на употреба на алатката;
- Максимални геометриски параметри на обработените профилни производи;
- Принципот на работа на машината, во зависност од спецификите на извршените операции.
Друг важен фактор е големината на самата машина. Врз основа на локацијата на работната површина или во посебен агол, можете да изберете стационарен мулти-алатка.
Уред за свиткување на цевки

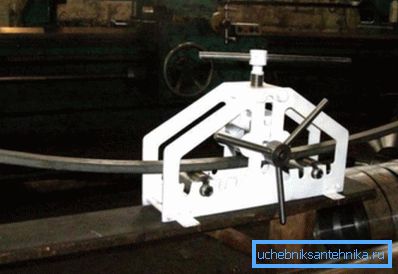

Главната цел на овој вид алатка е тркалање на обликувана цевка, односно давање на саканата форма на празнината.
Најчестиот кај домашните занаетчии е токму верзијата на три ролери на машината со рачен тип на возење. Оваа единица е триаголен дизајн на три ролки, еднаков во ширина на пресекот на работното парче.

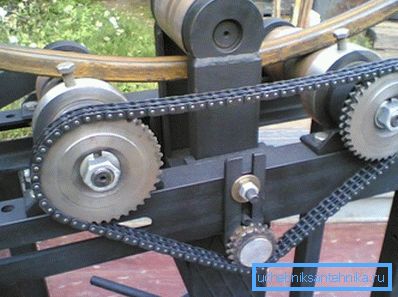

Ролните кои се наоѓаат на основата на структурата се меѓусебно поврзани со синџирот на возење. Горниот ролери е дел од механизам за завртка со стегалка или притискање.
Овој горен валјак е способен за повратни движења во вертикална насока.
- Цевката се поставува на долниот ролери и се притиснува на горниот дел поврзан на механизмот за завртка;
- Вртење на рачката, господар произведува broach;
- Понатаму, без отстранување на работното парче од мелницата, го зголемуваме притисокот со затегнување на завртката за неколку кривини;
- Работното парче се превртува.
Опишаниот циклус треба да се повтори додека цевката не ја посакува саканата форма.
Видови на бенди
И покрај фактот дека уредот е сосема едноставен, има голем број на структури од ваков вид. Според некои основни карактеристики, тие се поделени во следниве категории.
Според типот на погонот, машината за профил цевка може да биде:

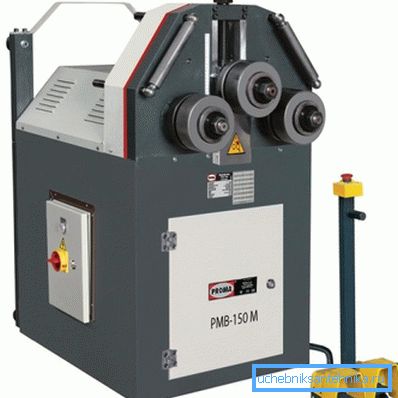

- Електромеханички. Уредот за таков уред е конвенционален или повлечен мотор. Покрај тоа, вообичаените се поврзете преку понискиот менувач, кој ви овозможува рамномерно да ги истегнете применетите напори во времето за да постигнете висококвалитетно свиткување;
Обрни внимание! Електричен мотор може да вози ролери за валање на тркалање или систем на лост на машината со дотраен тип.
- Хидраулични. Посилна верзија на дизајнот со рачен уред. Употребата како механизам за прицврстување на хидрауличниот цилиндар ќе го намали напорот потребен за свиткување;
- Упатство. Најчестиот тип на механизам, кој обично е присутен во работилницата на секој господар и добар сопственик.
Обрни внимание! Изнајмување на работното парче и создавање на сила за принудување се произведува само од силата што ја применува операторот.
Според методот на виткање, валавниците може да се класифицираат како што следува:

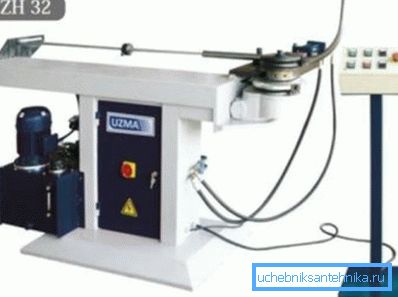

- Дорновой - Како по правило, индустриското производство. Најчесто е можно да се исполнат електромеханички или хидраулични. Предностите на овој дизајн вклучуваат квалитативна деформација со мал даден радиус на свиткување;
- Сегментна - да работи со тенкостенни цевки од меки метали. Најчесто се користат од водопроводчици и производители на системи за греење. Се состои од две држела со држачи за свиткани производи. На местото на вртливите раце поставете ја цевката со саканиот радиус. Наведнувањето во овој случај се врши по инсталацијата на цевката користејќи го копчето
- Пролет - е густа пролет со одреден дијаметар, во кој се пренесува цевка. За висококвалитетно свиткување, мора да имате значително искуство. Обично се користи од страна на климатизери;
- Самострел - се користи за деформација на цевки од бакарни, алуминиумски и челични цевки. Тоа е структура со Т-облик, на чиј држач на цевки се фиксирани, а во центарот е подвижна рачка со заменливи цилиндри. Кога ќе ја притиснете рачката, рачката е продолжена, а механизмот за прицврстување ви овозможува постепено да ја зголемите силата на виткање.

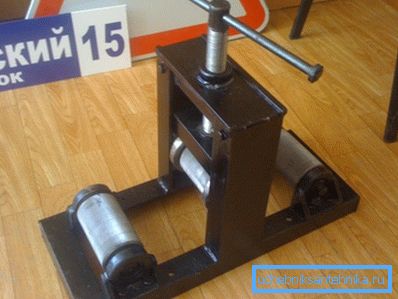

Направете го тоа сами
На пример, ние ќе ги разгледаме упатствата за создавање на три-ролери единица на рачен тип:
- Во улога на телото, можете да користите челични листови со дебелина од 3 мм, кои се обележани со едноставен молив;
- Ролни може да се направат од кабелски каиши опремени со лежишта;
- Седиштето за ролерот е дупчат со конвенционална електрична вежба;
- Наспроти ролерот, доволно високо орев е заварен на самиот врв, кој ќе биде дел од механизмот за прицврстување;
- U-облик дел е заварен, опремен со монтажа дупки за ролери завртка. Заварената машина е одговорна за подигнување на валјакот за притисок.
Во заклучок
Цевките за ладно валање ќе ви овозможат ефикасно да ги склопат производите од различни видови и големини. Со градење себе или купување таква единица и инсталирање на тоа во вашата работилница, можете да бидете сигурни дека изградбата на рамки дури и на најбизарните форми повеќе нема да биде проблем за вас.
Со помош на таква алатка ќе направите рамка за стаклена градина и оригинална барака и која било друга конструкција што ви треба.
И видео во оваа статија ќе ви открие уште повеќе нијанси за градење на сопствена алатка.
