Централизатори за цевки: избор и примена

Во оваа статија ќе разговараме како и зошто централизаторите се користат за заварување на цевки. Покрај тоа, ние ги разгледуваме дизајнерските карактеристики на најпопуларните модели од она што е моментално на пазарот. Значи, што е централизатор и зошто е потребно?

Ефикасен начин за зацврстување на заварувањето и затегнатост

Не е тајна дека постојат специјални уреди прилагодени за вршење совршено рамен пресек на цевки. Но, дури и ако сечењето е направено што е мазно, тоа е практично невозможно да се комбинираат двете цевки со делови за висококвалитетно заварување.

Како резултат на тоа, заварувањето ќе биде нерамномерно и, како резултат на тоа, врската нема да биде тесна. Решението за овој проблем може да послужи како внатрешен или надворешен централизатор за цевки.

Карактеристики на работењето

Двете метални цевки и нивните полиуретански пени, пред заварување, мора да се наведнуваат едни против други што е можно погрешно, така што нема да има јаз на спојницата.

Да се ​​направи таква комбинација на парчиња со свои раце е речиси невозможно. Згора на тоа, комбинацијата на исечоци е поредок по големина покомплициран со зголемување на дијаметарот на цевките. Затоа, за време на монтаж на канализациони системи и други цевководи без употреба на фитинзи за отпадна вода се користат посебни централи.

Уредот ги опфаќа двете цевки кои треба да се комбинираат и им овозможува да бидат поврзани едни со други што е можно попрецизно, фиксирање во оваа положба. По заварувањето се изведува со гарантиран висококвалитетен завар. Уредот потоа се демонтира и гасоводот може да се користи за наменетата намена.

Главни сорти

Откако ќе се одлучиме за тоа што се користи опремата за центрирање, размислете за видовите уреди кои се во продажба.

Сите централизатори, кои денес можат да се купат во соодветните продавници, се поделени во две главни категории - внатрешни и надворешни.

• Уредите на надворешниот тип се скратени како TsN и се наменети за инсталација и употреба на надворешноста на цевките. Уредите од овој тип, без оглед на големината, се лесни за користење, лесни за инсталирање и производство на брзо и ефикасно центрирање. Уредите на надворешниот тип се претставени со широк спектар на опрема (ексцентричен, линк, хидраулични и други конфигурации).
• Внатрешните централи се скратени на CV и се хидраулични инсталации.. Уредите од овој тип одвнатре ги пукаат рабовите на цевките, менувајќи ги нивните делови едни на други. Предноста на опремата е можноста за користење на цевки со различни дијаметри.

Карактеристики на индивидуалните модификации

Откако ќе ги разгледаме карактеристиките на општата класификација, ќе ги разгледаме карактеристиките на индивидуалните модификации на центрирачките уреди.

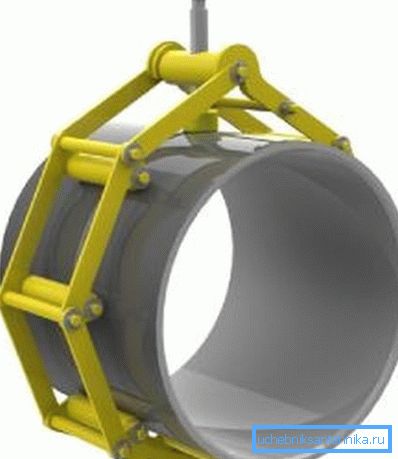

• TsZN - централизиран надворешен централизатор е дизајниран да ги комбинира краевите на цевките со заеднички дијаметар од 50 mm до 2 m.

Важно: Работењето со уреди е дозволено во широк спектар на температури на околината од - 40 ° С до + 40 ° С. Уредот конструктивно претставува полиедар со ламеларни врски на шарнирните споеви.

Спојните елементи се комбинираат со помош на механизам за навртување.

• TsZN-G - надворешната хидрофилирана централизирана единица е модифицирана верзија на претходниот уред. Суштинската разлика на оваа модификација од претходната е едноставноста на работењето и отсуството на потреба за примена на значителни физички напори. Како резултат на тоа, процесот на комбинирање на заварени елементи е значително забрзан без да се загрози квалитетот на готовиот резултат. Уредот се состои од ламеларни врски на шарката, но не и механизмот за завртување, но хидрауликата се користи за поставување на врските во движење. Допуштениот дијаметар на цевките варира во опсег од 720-2020 mm

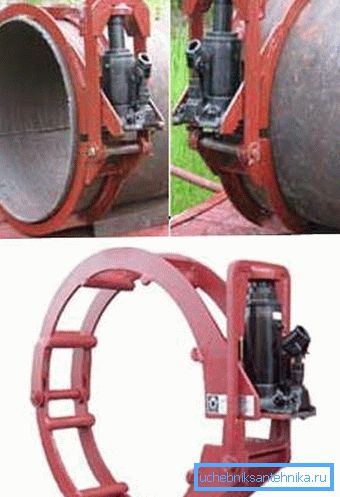

• TsAN-G - централизиран арочен надворешен хидрофилиран е дизајниран да работи со дијаметар на пресек од 325-820 mm.

Уредот е отстранлива структура која се состои од делови поврзани со шарки. Употребата на уред со таков дизајн гарантира дополнителна погодност кога е инсталирана на заедничкиот.

Уредот користи засечени делови, кои се компресирани, прилагодување на исеките на зглобот. Бројот на аркираните делови е определен со дијаметарот на цевките.

Секој од деловите што се користат е опремен со посебни застанувања кои безбедно ги фиксираат елементите што треба да се комбинираат, истовремено обезбедувајќи оптимален квалитет и затегнатост на зглобот. Директно на деловите се фиксни хидраулични активатори, наменети за максимална развиена сила до 5 тони.

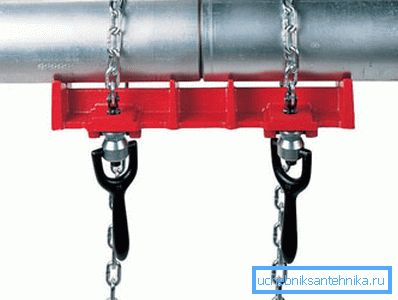

• CNT - надворешен синџир централизатор е уред со рачен уред, дизајниран да работи со дијаметар на пресек од 426 до 1420 mm.

За разлика од аналогните поврзувања, инсталациите со синџири се способни да обезбедат поголема сила при центрирање. Уредите од овој тип можат да се користат и за изградба и за поправка на цевководи.

Важно: Структурата на ланецот е изградена користејќи механизми што се отстрануваат брзо, што има позитивен ефект врз оперативните перформанси.

• TsNE - надворешен ексцентричен централизатор се користи за работа со споеви со дијаметар од 89 до 426 mm.

Уредот се состои од неколку зафатени лаци, управувано од ексцентрична стегалка. Уредот може, се користи за работа со цевки од различни дијаметри со промена на оската на ексцентрикот или преку употреба на специјални изолатори.

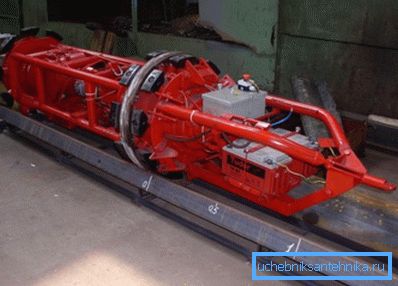

• TsV - централизатор на внатрешен тип хидрауличен е дизајниран да ги комбинира краевите на вртливите и не ротациони цевки.

Уредот, доколку е потребно, не само што ги комбинира зглобовите, туку и им дава најредовна форма на круг. Употребата на такви уреди овозможува изградба на цевководи со користење на континуирано автоматско заварување.

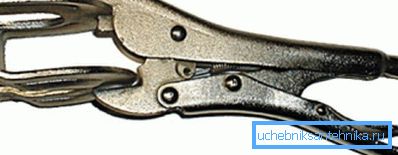

• CA - централната клешта се користи за работа со цевки со мал дијаметар.

Овој имот и разумна цена го прават уредот најпопуларен меѓу непрофесионалните и почетниците колекционери на цевководи. (Видете исто така на статијата задна цевка: карактеристики.)

Заклучок

Значи, ги испитавме што се централизаторите, кои се нивните најпопуларни сорти, и каква е нивната примена. Врз основа на овие информации, можете да го изберете уредот кој ќе одговара на карактеристиките на извршената работа.

Повеќе корисни информации можете да ги најдете со гледање на видеото во оваа статија.
