Што и како да се направи машина за виткање профилна цевка:

16-01-2018
Алатки

При монтирање на различни метални конструкции од обликувани цевки може да биде потребен закривен дел. Поради високата јачина на профилните цевки за свиткување, многу е тешко да се свиткаат, така што за оваа операција се користи посебен уред. Во оваа статија, ќе погледнеме како да се собере рачна машина за свиткување профилна цевка, која ќе биде сосема доволна за потребите на домаќинството.

Наведнете го профилот на цевката на машината

Дизајн на уред

Принцип на работа

Секоја опрема за свиткување на профилната цевка обезбедува нежна деформација, благодарение на која делот по виткањето ги задржува своите цврсти карактеристики. Покрај тоа, уредот ви овозможува да добиете извесен радиус на свиткување.

Типот на машината за која станува збор работи на принципот на ротационо печатење. На дното на неговата плоча се формираат два ролери. Горната плоча е третиот ролери лоцирани во средината помеѓу двата долни. Затоа, таквите уреди за свиткување профилна цевка исто така се нарекуваат три-ролни цевни плочи за виткање цевки.

Растојанието помеѓу двата пониски ролки го одредува радиусот на свиткување. Покрај тоа, тие работат како транспортер, движејќи го делот низ зона на деформација. Горниот барабан го притиска делот, обезбедувајќи виткање.

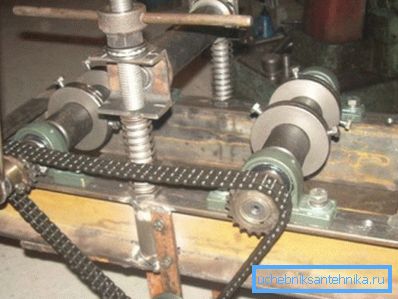

Дизајн со горниот дел на вратило

Карактеристики на распределба

Автоматските машини за свиткување на профилната цевка се од два вида:

  • Со долниот ролери за храна;
  • Најдобра храна.

Горната храна се користи во рачни цевки, бидејќи се реализира со помош на стегач, т.е. навој метод. Долниот погон се изведува во машини, при што силата на стегање се генерира со хидрауличен погон или дигалка.

Така, машината со долниот извор е помоќна и продуктивна. Сепак, тоа е многу посложено во извршувањето, па затоа, ако уредот ќе се користи за домашни потреби, тогаш е поцелосно да се изврши машина за свиткување на профилните цевки со свои раце со горниот дел на вратило.

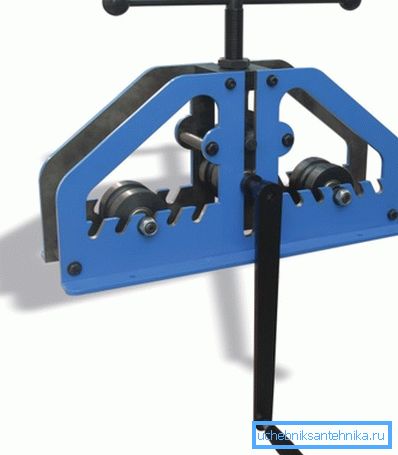

Опција на цевката за бленда со прилагодлив аранжман на долниот вратило

Исто така треба да се забележи дека обликот на транспортните ролки влијае на перформансите на уредот.

Тоа може да биде:

  • Нежните - во форма на цилиндар;
  • Профил - во форма на цилиндар со жлебови за цевката.

Профилираните ролни за цевки се во можност да свитнат неколку делови одеднаш во еден премин, што е важно во масовното производство на метални конструкции. Бидејќи брзината на обработка не е толку важна за "домашните" машини, тие обично се опремени со мазни ролки, чија цена е помала.

Пример кревет

Изработка на машини

Главни јазли

Пред да направите уред за свиткување профилна цевка со свои раце, треба да ги разгледате неговите главни елементи од кои се состои. Значи, машината вклучува:

Сталина Тоа е основа на целиот уред, на кој други делови се прицврстени. Како по правило, тоа е правоаголна метална конструкција.
Транспортер Се состои од пар на ролки, кои се фиксирани на рамката.
Заградата Содржи водичи за горниот тапан.
Горна осовина Тој е фиксиран во метална кутија во облик на U-форма.
Стегач Прицврстена во држачот и ја фиксира положбата на обвивката со горниот тапан.

Собрание на креветот

Започнете со производство на машината со свои раце со собранието на креветот. Како по правило, за овие цели се користат четири канали, од кои е составен паралелепипед. Инсталирањето на сите делови од метал се врши со помош на електрично заварување.

Транспортер

Склоп на транспортот

По креветот ќе биде подготвен, може да продолжи кон собранието на транспортер.

Работата е направена по овој редослед:

  • Првиот чекор е да се подготват два идентични клипови. Можете да ги најдете готовите делови или да ги нарачате во продавница за преработка.
  • Тогаш заградите треба да се заварат до рамката во која ќе се вметнат ролки.
  • Потоа, завртката е вметната во дупката на секој пар загради, што служи како оска за ролерот. Оската се поставува на завртката, по што оската е фиксирана со орев.
  • На едната страна од ролерите се заварени цевките.
  • Меѓу ролерите, потребно е да се инсталира систем за затегнување на ланецот, кој е рамна заграда со мал валјак и опрема. Поместување на менувачот нагоре или надолу, можете да ја прилагодите тензијата на ланецот.
  • На крајот на работата на транспортерот, рачката со рачка треба да се заварени на еден од ролерите.

Совет! Пожелно е веднаш да се добијат брзини со синџир, така што нема проблеми со некомпатибилноста на деловите.

На фотографијата - пример на стегач (горен поглед)

Склопско собрание

Конечната фаза на работа е склопот на стегачот, кој се изведува по следниот редослед:

  • Прво на сите, нозете на заградата во форма на буквата У, која се состои од четири профили, се заваруваат до рамката. Јазот меѓу нив треба да биде 42-43 милиметри.
  • Потоа се прави мал задник во облик на буквата У, кој е заварен од профил од 40 мм. Нозете на структурата се дупчат дупки за оската на вратилото. Висината на нозете треба да биде неколку сантиметри поголеми од дијаметарот на вратилото.
  • Следно, монтираниот држач со ролери мора да се вметне во јазот помеѓу нозете на големата заграда. Малиот држач треба слободно да се движи во голема насока нагоре / надолу.
  • Горниот држач е заварен до нозете на големиот заградата, во средината на која се дупчат дупката за орев.
  • Понатаму, орев е заварен во оваа дупка, во која иглата потоа се завртува. Препорачливо е да се обезбеди шипка во долната заграда, а истовремено да се обезбеди слободна ротација. Ова ќе ви овозможи да го надминете горниот тапан во различни положби.

Совет! Пред да започнете со производство на машината, пожелно е да се заврши цртежот, со што ќе се избегнат грешки во процесот на инсталација.

Оваа работа на дизајнот е завршена. Треба да се напомене дека машините направени на сличен начин за свиткување профилна цевка со свои раце не се инфериорни во однос на слични сопственички уреди, чија цена е многу висока.

Заклучок

Со барем малку искуство со метална и заварувачка машина, самостојно може да го извршите горенаведениот уред. Како резултат на тоа, таква домашна машина за свиткување профилна цевка ќе овозможи да се добијат закривени делови што може да бидат потребни за различни потреби на домаќинството. Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
