Ролни за профил цевка: видови, принцип на работа, независно

Како може квадрат или правоаголен дел да биде обликуван со редовен лак? Како може да се направат само-направени ролки за обликувана цевка? И какви решенија нуди модерната индустрија? Да се ​​обидеме да одговориме на овие прашања.

Зошто ти е потребно

Зошто треба да свиткам профилна цевка?

Ајде да дадеме некои примери.

• Лаковите крошна не е само убава, туку и практична: никогаш нема да се акумулира снег.
• Заоблен стакло над тремот изгледа многу подобро отколку едноставен дизајн со една рампа.
• Заоблената стаклена градина е исклучително издржлива, совршено ја одзема снегот и ветерот.

Патем: собранието на оранжериите од обликувани цевки е добар бизнис, кој бара присуство на само озлогласени ролни за наведување на цевки и заварувачка машина.

Видови на ролки

Што всушност се?

Механички

Наједноставниот дизајн е механичка машина со три ролни. Овие машини често може да се најдат на продажба; нивната цена започнува од околу 15-20 илјади рубли. Како се организираат?

Во целосна согласност со името, конструкцијата се базира на профрум со три ваљаци. Еден од нив може да биде поместен во однос на другите две во правец нормален на рамнината што ги обединува; механизам за завртки се користи за поместување, што овозможува дури и лице со доста обични физички способности да развие значителен напор.

Еден од ролните се снабдува со рачка, која овозможува да ја ротира и со тоа да ја свитка цевката.

Постојат неколку модификации кои дозволуваат неколку да ги подобрат перформансите на цевката:

• Комбинацијата на ролните со заеднички синџир ќе ја осигура нивната синхрона ротација., со што се спречува цевката да се лизне.
• Наместо синџир може да се користи опрема..
• Употребата на појачаните ролни го зголемува нивниот ресурс неколку пати.
• Покрај тоа, ролните можат да бидат заменливи., што ќе им овозможи да се наведнуваат без метеж и профилирани и круг цевки.

Електрични

Во овој случај, дел од рачната работа се префрла на електричниот мотор.

На продажба можете да најдете две опции за изведување на електрични цевки:

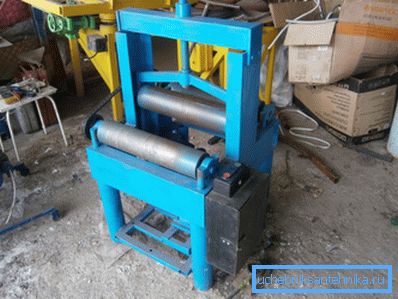

• Во поедноставни решенија, електричниот мотор е одговорен само за цртање на цевката. Позиционирањето на свитчкиот рол се прави рачно.

• Напредните модели на ролери користат електрична енергија за влечење и за менување на ролна (се разбира, со помош на менувач што ја зголемува силата).

Хидраулични

Оваа категорија ги вклучува и моќните индустриски машини кои тежат десетици тони и релативно компактни уреди. Нивната заедничка карактеристика е употребата на хидрауличен цилиндар: пумпајќи го притисокот на маслото во него, може да се развие огромна сила на деформирачкиот рол.

Радиус на свиткување

Без оглед на уредот на цевката, има општ модел: колку е поголема дебелината на цевката (нејзиниот пресек паралелен на радиусот на свиткување), толку е поголем радиусот на свиткување. Ние ги даваме вредностите наведени за нивните машини од страна на еден од домашните производители - тие се сосема типични.

Без цевка бендер

Дали е возможно да се свитка лак од обликувана цевка без ролни?

Технички, ова е можно, но резултатот најверојатно ќе биде незадоволителен.

Упатствата за свиткување не се толку комплицирани, бидејќи тие бараат голема количина на подготвителна работа.

1. Шаблон со површина форма што одговара на лак што треба е направен од дрво или иверица.
2. Кон шаблонот е прицврстена јамка - држач во кој е вметнат еден од краевите на цевката.
3. Понатамошната работа, всушност, се сведува на примената на брутална сила на својот втор крај. За да се зголеми напор може да се користат различни лостови.

Луди раце

Различни шеми и цртежи на ролни за профил цевка го направите тоа сами во последниве години буквално поплавени на интернет.

Ние веднаш ќе ги разочараме најекономичните читатели: некои од деталите ќе треба да се нарачаат.

Кои?

• Самите ролни. Тие можат да бидат цилиндрични, или со жлебови за свиткување на цевни цевки.
• Клипови за лежишта.
• Кога користите пренос на ланец - ѕвездички.

Се разбира, без упатување на конкретен дизајн, тоа е неблагодарен задача да даде совет за собранието на ролки.

Ајде да се обидеме, сепак, да ги послушаме препораките на сопствениците на само-направени уреди, истакнувајќи ги главните точки.

• Рачката на погонот мора да има ротирачка рачка. Инаку, првите калуси на рацете ќе се појават во рок од неколку метри од испружената цевка.

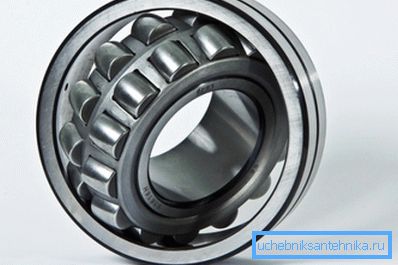

• Лежиштата се подобри за да се направат самоцентрирање. За да ги монтирате двете лежишта на секој ролна точно на истата оска дома не е вистинска задача; најмала неусогласеност ќе ја зголеми силата на влечење.

• Штрафот што го движи ролтото за притисок може да се земе од стариот заменик.

Патем: алтернатива на механизмот за завртки е автомобил приклучок од било кој тип. Тоа ќе ви овозможи да развиете огромен напор со минимална примена на сопствената сила.

• Како кревет подобро е да се користи сегмент од канал со соодветна големина. Силата на свиткување на креветот ќе биде многу значајна; Заварената рамка направена од агол или тенка цевка може едноставно да се превиткува.

Заклучок

Се надеваме дека материјалот што му е понуден на вниманието на читателот ќе му помогне да избере или да направи алатка според потребите. Како и секогаш, во овој напис можете да најдете дополнителни тематски информации. Успеси!
