На цевка бендер - карактеристики на алатката и сопствено
Честопати, кога изведувате различни работи во земјата или во гаражата, треба да ја свиткате цевката околу одреден круг за да ја добиете точната геометриска форма. За да се постигне таков резултат е можно само со помош на специјална алатка, сепак, ќе биде скапо да се купи уред за неколку операции. За да помогнеме во решавањето на овој проблем, во оваа статија ќе погледнеме како да се направи цевка бендер себе.
Карактеристики на опремата
Цел на уредот
Во производството на разни метални конструкции, како што се летниковци, оранжерии, огради, градинарски мебел итн., Цевките за профили се многу популарни бидејќи се издржливи, издржливи и прифатливи материјали. Сепак, технологијата на производство на некои такви структури бара цевките да бидат свиткани во одреден радиус или под одреден агол. Покрај тоа, може да се бара виткање за време на инсталацијата на цевката.
Невозможно е да се изврши таква операција со вашите раце, но цевката ќе ви овозможи да се справиме со задачата без многу потешкотии. Со него можете да ги свиткате цевките под агол од 0 до 180 степени. Најчесто во вакви уреди се користеше електромеханички или хидраулични погони.
Морам да кажам дека оваа алатка е доста разновидна, бидејќи ви овозможува да свиткате разни видови цевки:
- Котелски простории;
- Гас;
- Водовод;
- Профил, итн.
Што се однесува до материјалот, тие можат да бидат направени од:
- Станаа;
- Бакар;
- Алуминиум;
- Метал-пластика.
Единствениот дијаметар на цевката треба да биде не повеќе од два инчи. Како резултат на тоа, обемот на оваа алатка е многу обемна.
Особено, се користи:
- Во котларници;
- Бензински пумпи;
- При инсталирање на системи за греење и водовод, итн.
Видови на тела
Пред да започнете со изработката на алатот, размислете кои видови на цевки постојат:
| Упатство | Дизајниран за изведување на такви операции како свиткување на прстени и лакови од различни радија. Неговата тежина е обично мала, што ви овозможува да го транспортирате алатот до местото на работа со метални конструкции. Цената на таков производ не е релативно висока. Алатот може да работи со профилирани цевки со пресек до 4х4 см и круг, со дијаметар до 3х3 см. |

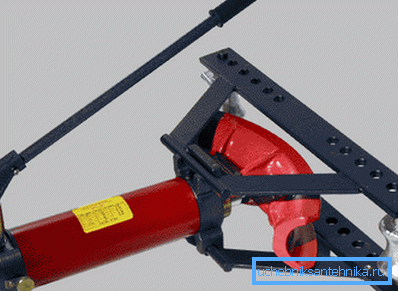

| Рачен хидрауличен | Уредот на оваа алатка има хидраулична инсталација која ја подобрува силата на операторот. Како резултат на тоа, цевките со голем дијаметар можат да бидат свиткани. Наместувањето се препорачува за монтажа и демонтажа на гасоводи и цевки за вода. |

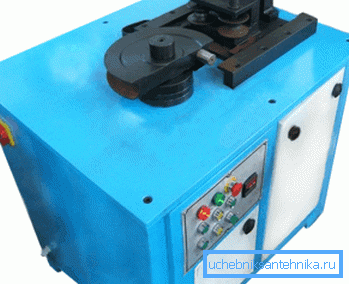

| Електрични | Се користи за работа со цевки на скала за производство. Тие овозможуваат да ги свиткаат профилираните производи со пресек до 80-40 мм. Границата на дијаметарот на кружните цевки е 30 mm. Карактеристика на овие производи е високи перформанси и достапност на дополнителни функции, како што се контрола со користење на копчиња или педали за нозе, ротирање во двете насоки итн. |
Покрај тоа, сите постоечки алатки се разликуваат во услови на оперативни услови за:
- Прирачник - користен за домашна употреба или директно на местото на инсталација на цевките.

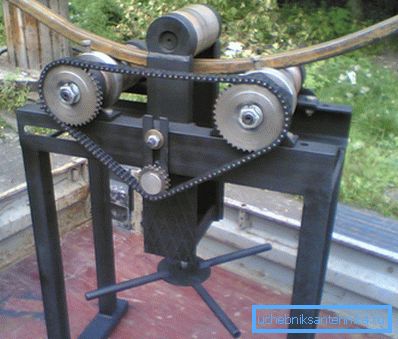

- Стационарни - се машини кои се користат во претпријатија каде свиткување на цевки е дел од процесот.
Совет! Ако треба да се добие голем радиус на цевката, на пример, за производство на заоблена стаклена градина, удрите плочки и исечете полукруг од саканиот радиус. После тоа, можете да одите низ цевката со свои раце околу ова тело.
Изработка на алатки

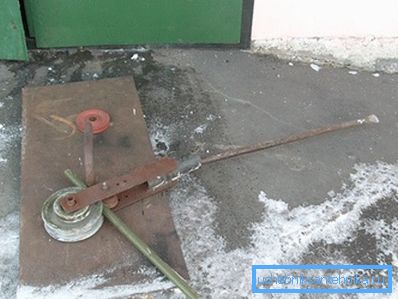

Прилично едноставно е да се изврши едноставен уред за виткање.
Единственото нешто што ќе ви треба се некои молк вештини, како и некои алатка:
- Машина за заварување;
- Бугарски;
- Лента мерка и молив.
Што се однесува до материјалите, ќе ви требаат неколку листови од метал со дебелина од 3 и 10 мм, како и неколку челични шипки.
Значи, упатството изгледа вака:

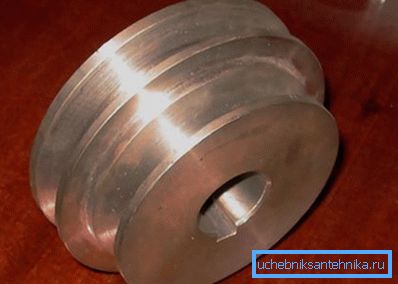

- Првиот чекор е да ги подготвиме макарите. За да го направите уредот универзален, т.е. за цевки со различни дијаметри, треба да се користат две тројки ремени - пар за полу-инчни цевки, пар за инчни цевки и пар за три четвртини цевки. Веднаш морам да кажам дека за купување на такви макари нема да работат, па затоа треба да се нарачаат во работилницата.
На секоја страна од тркалото, треба да има вдлабнатина што одговара на половина од дијаметарот на цевката. Стационарниот ролери треба да има минимален дијаметар, бидејќи ќе зависи од минималниот радиус на виткање.
- Следно, треба да направите база од метал со дебелина од околу 10 мм, што е квадратна плоча со дупки на аглите, за прицврстување на масата.
- Потоа, во центарот на плочата потребно е да се инсталира со заварување игла, чиј дијаметар треба да одговара на внатрешниот дијаметар на малата тројна макара.

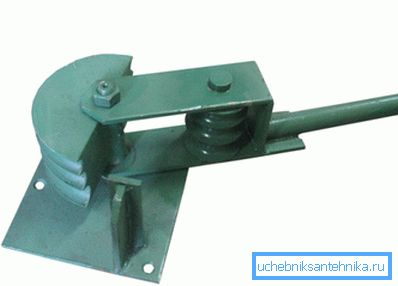

- По креветот ќе биде подготвен, потребно е да се изврши механизмот за вртење. За да го направите ова, пред сè, треба да зоврие дел од две метални плочи во форма на буквата У. Висината на нозете на делот мора да одговара на дијаметарот на малата и големата макара, така што на ова растојание голема подвижна макара и половина од стационарот целосно ќе се вклопат.
- Рачката долга околу 25 см е заварена до врвот на делот. Подоцна ќе биде ставена цевка која ќе делува како рачка.
- Потоа, на работ на делот е поставен голем игла, кој е фиксиран со иглички за клучеви. Една мала макара се става на основата и со целата структура.
- Сега останува само да се направи акцент - за ова, уште еден игла е заварен и се става макара врз неа.
Процесот на производство на делови заврши. Сега останува само да ја поправите алатката на масата, и може да почнете да ги свиткате цевките.
Совет! За да се спречи изедначување на цевката за време на свиткување, треба да се наполни со песок, а краевите треба да се исечат со избор.
Заклучок
Секој домашен господар може сам да направи рачен навртувач. Се разбира, оваа операција ќе потрае некое време, сепак, оваа алатка е навистина корисна, и, секако, ќе се најде на фармата повеќе од еднаш.
Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
