Како да направите цевка бендер со свои раце дома

Работата на куќата или на локацијата на местото понекогаш бара свиткување на метална лента, круг или облик на цевка по одреден радиус. Ако ова се случи ретко, нема смисла да се набави фабричка опрема. Во оваа статија ние ќе разговараме за начините да им помогнете на цевката да се направи со свои раце во услови на колиба или дома.

Малку теорија

Најпопуларните производи од метал денес се обликувани цевки кои може да се користат за креирање:

• огради;
• градинарски мебел;
• мрежи;
• привремени засолништа за автомобили;
• оранжерии;
• поставување мрежи за водоснабдување;
• гаражи.

Основата на технологијата на таквите структури е способноста правилно да ги свитка цевките под потребниот агол. Во претпријатијата за ова постои специјална опрема која ви овозможува да ги вртите свиоците на производите под агол од 0? -180?.

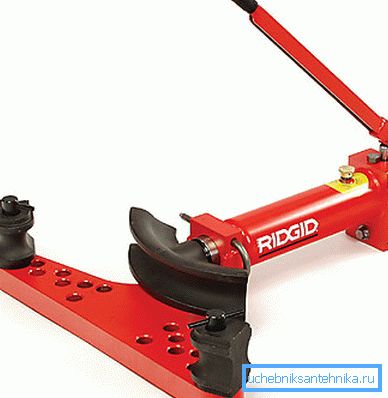

Во овој случај, работата се врши преку употреба на електрична енергија или хидраулика. Ова ви овозможува лесно свиткување на цевки од различни материјали со дијаметар до 50 мм.

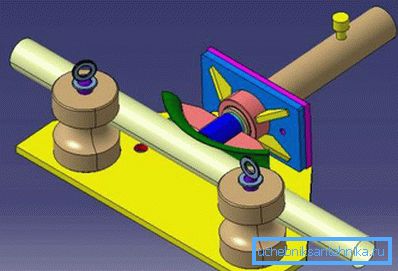

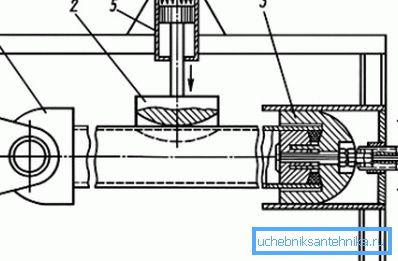

Дизајн карактеристики на алатката

Се состои од:

• рамки - отворени или затворени;
• хидрауличен цилиндар - ја игра улогата на силен механизам;
• долна и горна лента;
• две цевни станици.

Размислете повеќе:

1. Прирачната верзија треба да има инсталиран уред за притисок на задниот дел од кутијата за опрема, таму исто така се инсталираат рачката и вентилот за прелевање.
2. Маслото се истура низ горниот дел на цилиндерот, каде што се наоѓа соодветниот приклучок.

1. Долниот праг на инсталацијата е прицврстен на навој дел на предниот дел на креветот, а потоа се притисне на прицврстувачката навртка.
2. Горниот прицврстен со две завртки и заклучување.
3. За време на работата, матикот е проширен, способен да се врати назад поради дејството на пролетта сместена во хидрауличниот цилиндар.
4. Двете ленти на уредот се направени во форма на заварена структура.
5. Дупки се направени на попречните плочи, кои служат за поставување на запира.
6. Подолу има дупки со навој за прилагодување на завртките, прилагодливи во висина.

1. Фокусот на машината е елемент во форма на игла, тој е инсталиран во дупките на решетките. Во средината има "поток" што служи како застанување за свиткана цевка.
2. Сегменти на свиткување се направени од прецизно леење.
3. Уредот за рачна опрема е механички и хидрауличен, електричните алати се електрични.

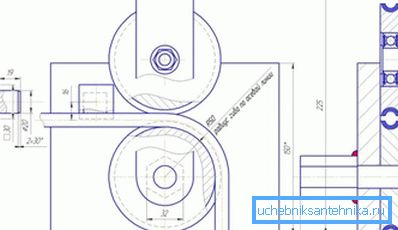

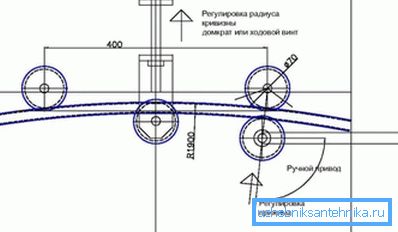

Профилните цевки, благодарение на нивниот дизајн, имаат тенок ѕид, што овозможува да се спаси метал. Попречниот пресек на тоа може да биде правоаголен, во форма на квадрат или овална, па затоа, ако ги направите цртежите на цевката за профилната цевка со свои раце, треба да запомните дека се разликуваат малку од стандардните.

Во овој случај, ролерите треба да се изберат врз основа на профилот на цевката што треба да биде свиткана за да не се деформира нејзиниот пресек.

Ние го правиме цевки бендер независно

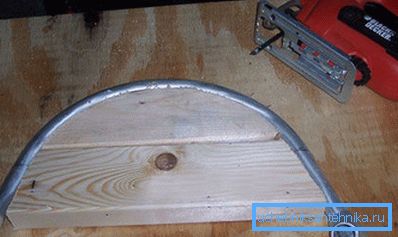

Од дрво

Таквата цевка бендер за круг цевка е еден од наједноставните со свои раце, бидејќи нема да ви требаат никакви посебни детали за тоа, на пример, хидрауличен цилиндар. Ќе биде неопходно да се направи половина од круг од дрво, чиј радиус одговара на вашиот модел.

Совет: осигурајте се дека цевката е тивко поставена помеѓу стоп и шаблонот.

Оваа опција се покажа добро во работењето со цевки од алуминиум и челик. Нема да биде тешко да се направи образец, и практично нема финансиски трошоци за тоа.

Совет: за различни дијаметар на цевки, направете поинаква опрема.

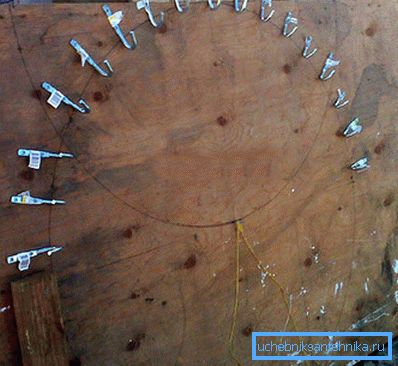

Од метални куки

Подолу е уште една опција која ви овозможува да направите домашна цевка свиткување структура без многу тешкотии и финансиски трошоци:

1. Подгответе висококвалитетни метални куки.
2. Инсталирајте ги на цврста основа на растојание од 50 mm едни од други, но ова директно зависи од дијаметарот на производот што сакате да го свиткате.
3. Треба да имате полукруг.
4. На едниот крај, направете ја вашата дланка удобна.

Методот може да се смета за универзален, бидејќи ви овозможува да работите со различни дијаметри, а цената на уредот е ниска. За да го направите ова, доволно е да го намалите или зголемите растојанието помеѓу куките за да можете да работите со цевки од различна дебелина.

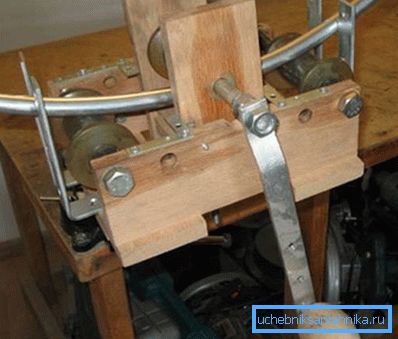

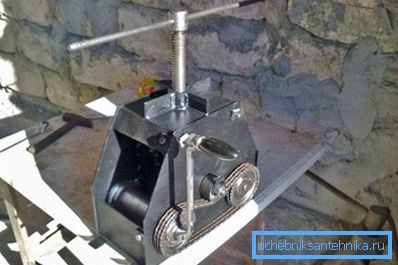

Од ролки и цилиндар

Сега, ајде да размислиме за покомплексна структура - правење цевка бендер за профилна цевка со свои раце од ролки и цилиндар кој може да го свитка работното парче под никаков агол, дури и 360 °. Всушност, ќе направите рачен цевчест бендер за облик на цевка со свои раце слични на хидрауличната опрема.

Процесот се одвива благодарение на ротирачкиот цилиндар и ролери за фиксирање на работното парче.

Првата ви дава можност да го промените аголот на цевката по ваш избор, така што треба да му биде дозволено слободно да се движат. Подолу е упатство за изработка на дизајнот.

Ќе ви требаат:

1. 2 парчиња челични плочи до 300 mm долги и дебели 5-10 mm.

1. 4 парчиња челични агли со полици 50x50 mm.

1. Подгответе дрвен шаблон на плочки до дебелина од 30 мм.

1. Земете челична плоча и обезбедете ја на долната страна.

1. Прицврстете ги аглите со должина до 300 mm врз основа на конструкцијата за сила.

1. Заварете втората челична плоча на врвот.

1. Направете дупка во неа - вежба или заварување, со дијаметар поголем од дијаметарот на завртката што ќе се вгради во неа. Функцијата на завртката е да служи како подлога за свиткување на материјалот.

1. Прицврстете ги аглите и водечките ролки до горната плоча, насочувајќи ги кон внатрешноста на конструкцијата.

Профилениот профил на цевката што сте го направиле со свои раце ќе ви овозможи да го смените аголот на производот на профилот.

Заклучок

Во оваа статија сте научиле како да направите цевка бендер со свои раце за стандардна цевка и профил цевка. Тоа беше кажано за три дизајни кои можат да се направат независно за мала сума на пари. Изборот на секој од нив зависи, пред сè, од дијаметарот на работното парче и неговата количина, и покрај тоа, достапноста на суровините игра значајна улога во ова.

Видеото во оваа статија ќе ви помогне да пронајдете дополнителни информации за оваа тема.
